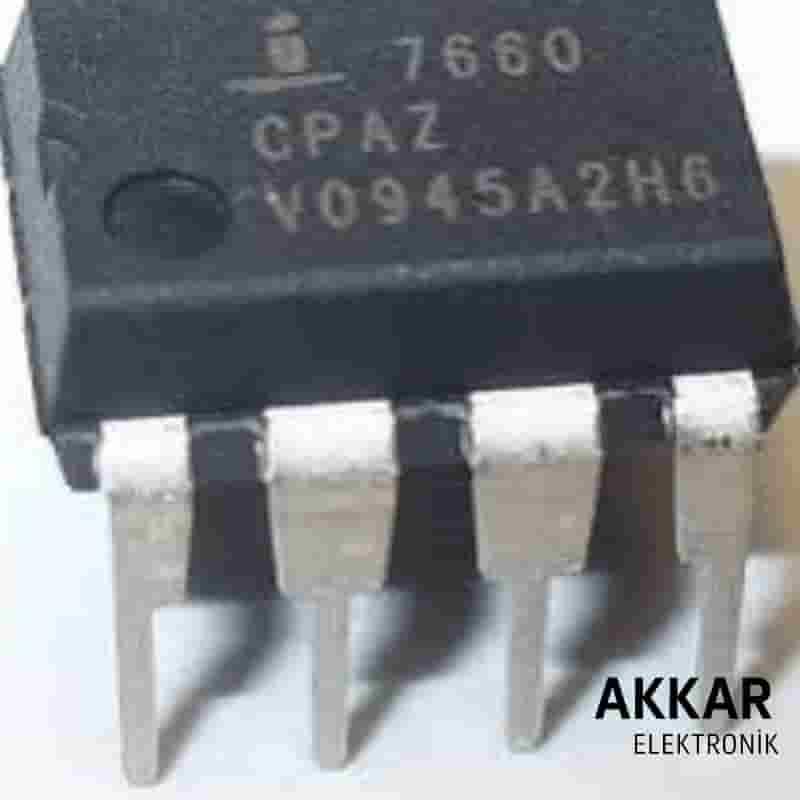

ICL7660 DIP-8 Entegre – DC-DC Gerilim İnvertör (Voltage Converter)

ICL7660, düşük güç tüketimli, kompakt bir DC-DC gerilim invertör (voltage converter) entegresidir. DIP-8 paketli bu entegre, girişteki pozitif DC gerilimi negatif DC gerilime çevirir. Harici transformatör veya endüktör gerektirmez, yalnızca birkaç harici kapasitörle çalışır. Küçük devrelerde çift kutuplu güç kaynağı oluşturmak için sıkça tercih edilir.

Tipik uygulamalarda ±5V elde etmek için kullanılır. Yüksek verimliliği, basit devre yapısı ve düşük çalışma akımıyla pille çalışan cihazlar ve taşınabilir elektronik projeler için idealdir.

Ürün Özellikleri

• Tip: DC-DC Gerilim İnvertör (Voltage Converter)
• Paket Tipi: DIP-8 (Through Hole)
• Giriş Gerilim Aralığı: 1.5V – 10V
• Çıkış Gerilimi: -Giriş Gerilimi (Negatif Gerilim Üretimi)
• Tipik Çıkış Akımı: 10 mA – 45 mA
• Harici Bobin Gerektirmez (Kapasitör Tabanlı Çalışma)
• Yüksek Verimlilik, Tipik %98
• Düşük Çalışma Akımı: ~200 μA (Tipik)
• Kolay Uygulama, Az Harici Bileşen
• Çalışma Sıcaklık Aralığı: -40°C ~ +85°C

Kullanım Alanları

• Çift Kutuplu Güç Kaynağı Gerektiren Devreler
• Pille Çalışan Taşınabilir Cihazlar
• Dijital ve Analog Devreler İçin Negatif Gerilim Üretimi
• Opamp Devreleri İçin Negatif Kaynak Üretimi
• DC Voltaj Dönüştürme Uygulamaları
• Elektronik Test ve Ölçüm Cihazları

Sıkça Sorulan Sorular

ICL7660’ın temel işlevi nedir?

DC giriş gerilimini negatif DC çıkışa çevirir. ±5V gibi çift kutuplu güç kaynakları için idealdir.

Harici bobin veya transformatör gerekir mi?

Hayır, yalnızca birkaç harici kapasitör yeterlidir.

Tipik kullanım gerilimi nedir?

Genellikle 3V – 10V girişte kullanılır, en yaygın kullanım ise 5V girişle ±5V üretimidir.

Hangi projelerde tercih edilir?

Pille çalışan taşınabilir cihazlar, opamp devreleri, ölçüm cihazları ve DC gerilim dönüştürme gerektiren sistemlerde yaygın olarak kullanılır.

Datasheet (Teknik Doküman)

Renesas ICL7660 Datasheet PDF
