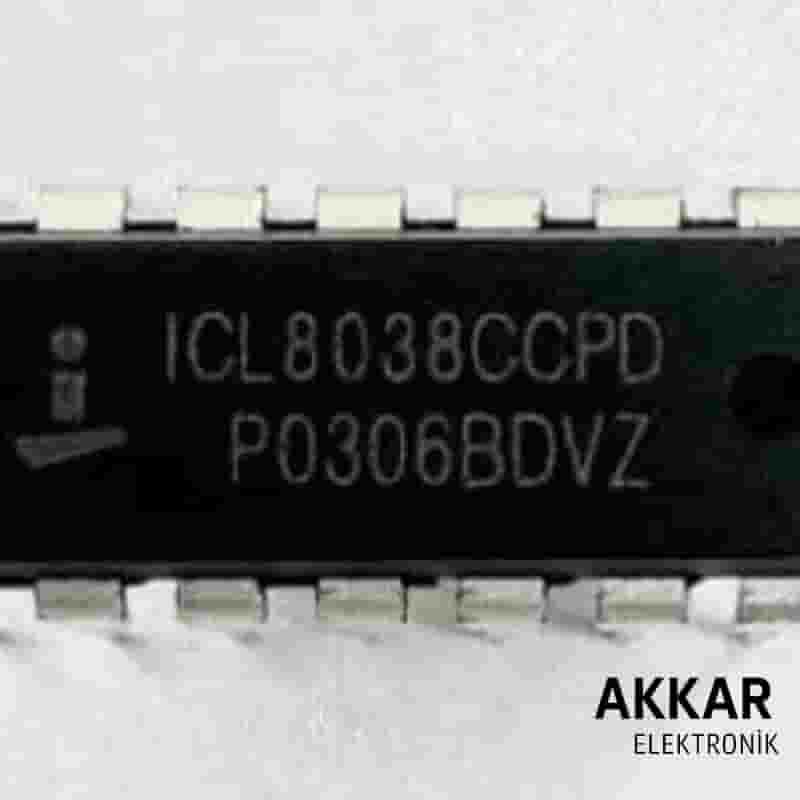

ICL8038CCPD DIP-14 Entegre – Fonksiyon Üreteci (Function Generator IC)

ICL8038CCPD, sinüs, üçgen ve kare dalga formları üretebilen yüksek doğruluklu bir fonksiyon jeneratörü (waveform generator) entegresidir. DIP-14 paket tipine sahip bu entegre, basit harici bileşenler kullanarak geniş frekans aralıklarında çalışabilir.

Düşük frekans sapması, düşük distorsiyon ve yüksek stabilite sunan ICL8038, sinyal üretim devreleri, osilatör uygulamaları, ses devreleri ve frekans tarama devrelerinde tercih edilir. Geniş sıcaklık aralığına uygun ve doğrusal frekans kontrolüne sahiptir.

Ürün Özellikleri

• Tip: Fonksiyon Jeneratörü (Function Generator IC)
• Paket Tipi: DIP-14 (Through Hole)
• Üretilen Dalgalar: Sinüs, Üçgen, Kare Dalga
• Frekans Aralığı: mHz’den 100 kHz Üzerine Kadar Ayarlanabilir
• Düşük Harmonik Distorsiyon (Sinüs Dalga için)
• Doğrusal Frekans Kontrolü
• Harici Kondansatör ve Dirençlerle Frekans Ayarı
• Çalışma Gerilimi: ±5V ile ±15V veya 10V – 30V DC
• Geniş Sıcaklık Aralığı: -40°C ~ +85°C

Kullanım Alanları

• Fonksiyon Jeneratör Devreleri
• Sinyal Üretim ve Test Sistemleri
• Ses ve Müzik Üretim Devreleri
• Frekans Tarama ve Modülasyon Devreleri
• Elektronik Eğitim Setleri ve Deney Devreleri
• Osilatör ve Dalga Şekli Üretici Devreler

Sıkça Sorulan Sorular

ICL8038CCPD’nin temel işlevi nedir?

Sinüs, üçgen ve kare dalga formları üreterek fonksiyon jeneratörü olarak çalışır. Frekans, harici kondansatör ve dirençlerle ayarlanabilir.

Hangi gerilimlerle çalışır?

±5V ile ±15V arasında çift kutuplu veya 10V – 30V arası tek kutuplu DC gerilimle çalışabilir.

Dalga formları ne kadar hassastır?

Düşük frekans sapması ve düşük harmonik distorsiyon sayesinde yüksek kaliteli sinüs, üçgen ve kare dalga üretimi sağlar.

Hangi uygulamalarda kullanılır?

Fonksiyon jeneratörleri, sinyal üretim devreleri, ses projeleri, test devreleri ve eğitim amaçlı elektronik setlerde yaygın olarak tercih edilir.

Datasheet (Teknik Doküman)

Renesas ICL8038 Datasheet PDF
