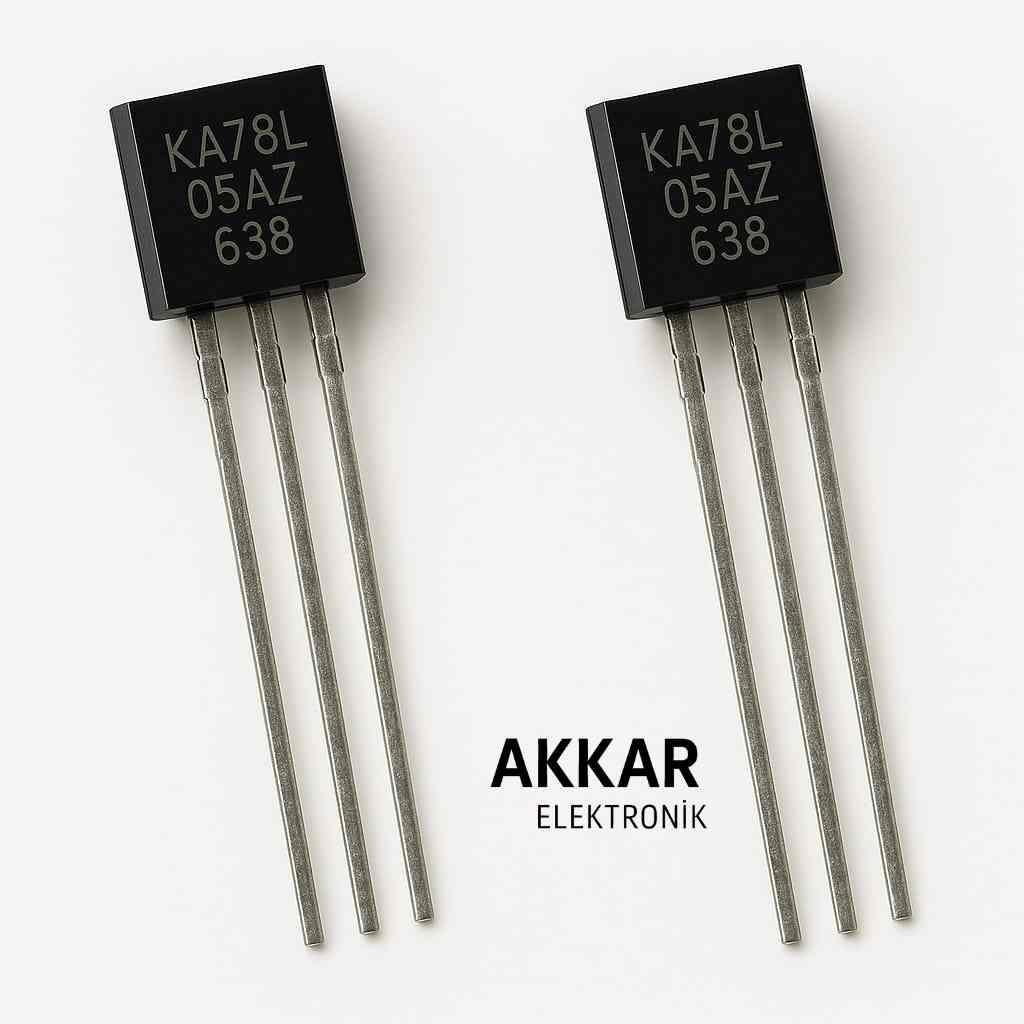

KA78L05AZ, TO-92 kılıfta 5V sabit çıkış veren, 100mA kapasiteli pozitif lineer voltaj regülatördür.

Maksimum giriş gerilimi nedir?

Tipik 7–20V aralığı önerilir; modele bağlı olarak 30V’a kadar destek olabilir.

Pin dizilimi nasıldır?

Düz yüz öne bakarken yaygın dizilim: 1-GND, 2-VOUT, 3-VIN. Lütfen üretici datasheet’iyle doğrulayın.

Name: KA78L05AZ 5V Voltaj Regülatör
Brand: ON Semiconductor / Fairchild (eşdeğer)
SKU: KA78L05AZ-TO92
Availability: InStock

Fiyat : ₺4,92 + KDV

KDV Dahil : ₺5,91

Artır Azalt

Stok Kodu: KA78L05AZ-TO92

Düşük güç uygulamaları için 5V sabit regülasyon. Kompakt TO-92 kılıf ve dahili korumalar ile güvenilir çözüm.

Fiyat: Teklif Üzerine

Mikrodenetleyici ve sensörler için kararlı 5V kaynağı.

TO-92 kılıf küçük tasarımlara uyar.

Termal kapanma ve kısa devre akım sınırlama.

Model	KA78L05AZ
Kılıf	TO-92
Çıkış Gerilimi	5 V sabit
Maks. Çıkış Akımı	100 mA
Giriş Gerilimi	7–20 V tipik (maks. 30 V, modele bağlı)
Tipik Dropout	≈1.7–2.0 V
Boşta Akım	≈3–6 mA (üreticiye bağlı)
Çıkış Gürültüsü	Düşük (uygun bypass ile)
Koruma	Termal kapanma, kısa devre/akım sınırlama
Önerilen Giriş Kapasitörü	≥0.33 µF (VIN–GND)
Önerilen Çıkış Kapasitörü	≥0.1 µF (VOUT–GND, düşük ESR)
Çalışma Sıcaklığı	0°C … +125°C (tipik seri)
Pin Dizilimi (yaygın)	1-GND, 2-VOUT, 3-VIN (düz yüz öne)
Uyumluluk	RoHS

Termal Dikkat: TO-92’nin güç dağıtımı sınırlıdır; P ≈ (VIN−5V)×IOUT ısınmayı belirler.
Yerleşim: Bypass kapasitörlerini bacaklara yakın yerleştirin.
Stabilite: Çıkışta düşük ESR’li ≥0.1 µF; girişte ≥0.33 µF kullanın.
EMI: VIN’e 100 nF seramik ve uzun kabloda ek elektrolitik önerilir.
Koruma Diyodu: Geri akım riski olan yüklerde VOUT→VIN diyodu ekleyin.

Not: Limitler üretici varyantına göre değişebilir; nihai tasarımda ilgili datasheet’i kontrol edin.

Giriş gerilimi ne olmalı?

En iyi sonuç için 7–20V; bazı varyantlar 30V’a kadar destekler ancak ısıya dikkat edin.

Pin sırası nedir?

Yaygın TO-92: 1-GND, 2-VOUT, 3-VIN (düz yüz öne). Üretici datasheet’i ile doğrulayın.

Maksimum akım kaçtır?

Tipik 100 mA. Yüksek akımda ısıl sınırlar nedeniyle kapasite düşebilir.
