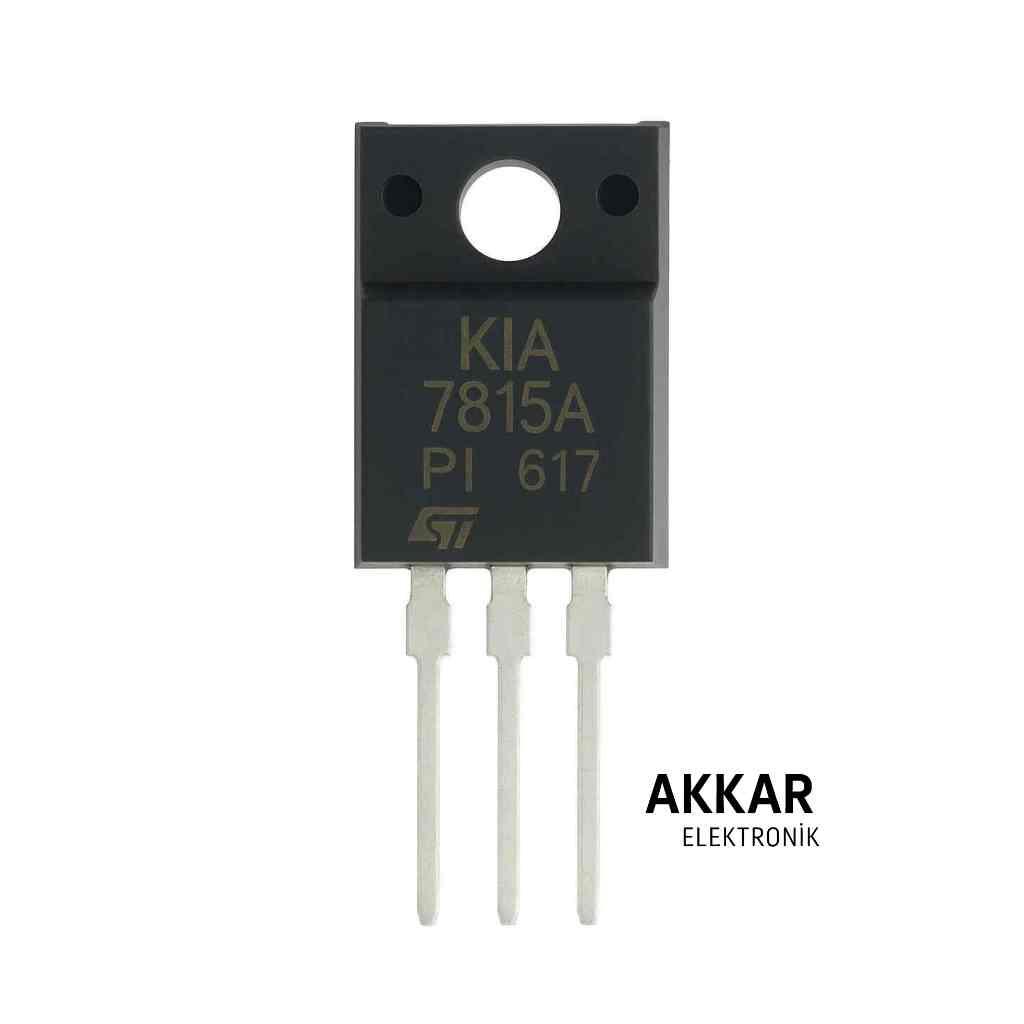

KIA7815API, TO-220FP izoleli kılıfta sabit 15V çıkış veren pozitif lineer voltaj regülatördür.

Maksimum giriş gerilimi kaçtır?

35V’a kadar giriş destekler. Tipik çalışma aralığı 18–24V önerilir.

Maksimum çıkış akımı nedir?

1A sürekli, uygun soğutma ile 1.5A çıkış sağlayabilir.

TO-220FP’de arka tab elektriksel olarak izoledir; ek mica/yalıtım gereksinimini azaltır ve montajı kolaylaştırır.

Name: KIA7815API 15V İzoleli Voltaj Regülatör
Brand: KIA
SKU: KIA7815API-TO220FP
Availability: InStock

Stok Kodu: KIA7815API-TO220FP

İzoleli TO-220FP kılıfta sabit 15V regülatör. 1–1.5A çıkış kapasitesi, termal kapanma ve kısa devre koruması ile güvenilir güç çözümü.

Fiyat: Teklif Üzerine

Analog ve kontrol devreleri için kararlı 15V kaynağı.

Termal kapanma ve kısa devre akım sınırlama.

Elektriksel izole tab ile şase teması riskini azaltır.

Model	KIA7815API
Kılıf	TO-220FP (İzoleli)
Çıkış Gerilimi	15 V sabit
Maks. Çıkış Akımı	1–1.5 A (soğutma ile)
Maks. Giriş Gerilimi	35 V
Tipik Dropout	≈2–2.5 V
Çıkış Toleransı	±4% (tipik)
Ripple Redaksiyonu	≈60–62 dB
Boşta Akım (Iq)	≈8 mA (tipik)
Koruma	Termal kapanma, kısa devre/akım sınırlama
Önerilen Giriş Kapasitörü	≥0.33 µF (VIN–GND)
Önerilen Çıkış Kapasitörü	≥0.1 µF (VOUT–GND, düşük ESR)
Çalışma Sıcaklığı	0°C … +125°C (tipik seri)
Tab (Arka Yüzey)	Elektriksel olarak izole (plastik encapsulation)
Uyumluluk	RoHS

Montaj: İzoleli tab sayesinde ek mica/yalıtım pulu gereksinimi azalır.
Termal Tasarım: (V_IN−V_OUT)×I_OUT kadar güç ısıya dönüşür; uygun soğutucu seçin.
Stabilite: Çıkışta düşük ESR’li ≥0.1 µF; girişte 0.33 µF kapasitör regülatöre yakın yerleştirilmelidir.
EMI: VIN’e 100 nF bypass ekleyin; giriş kabloları uzun ise ek elektrolitik tercih edin.
Koruma Diyotları: Geri besleme ihtimali olan yüklerde VOUT→VIN diyodu önerilir.

Not: Değerler üretici varyantına ve çalışma koşullarına göre değişebilir; nihai tasarımda datasheet referans alınmalıdır.

Giriş gerilimi ne olmalı?

En az ~18V, maksimum 35V kullanılmalıdır (dropout payını göz önünde bulundurun).

Soğutucu gerekir mi?

Yüksek akımda ve büyük VIN–VOUT farklarında soğutucu tavsiye edilir.

Pin sırası nedir?

Önden bakıldığında: 1-IN, 2-GND, 3-OUT.

İzoleli tab ne avantaj sağlar?

Arka yüzey elektriksel olarak izoledir; şaseye temasında kısa devre riski düşer, montaj kolaylaşır.
