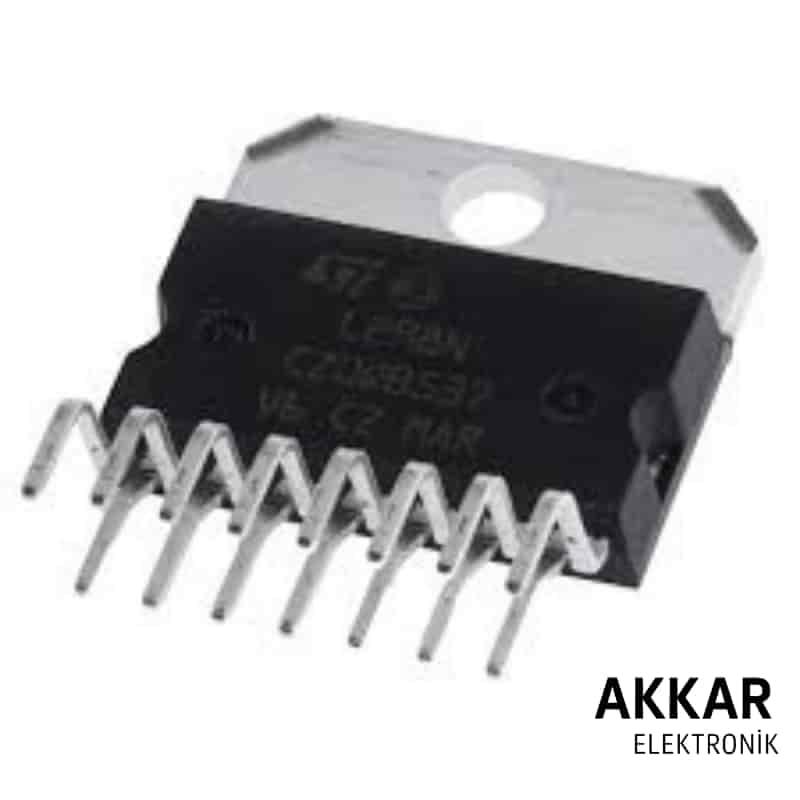

L298N DC ve Step Motor Sürücü Modülü Entegre

Ürün Özellikleri

• Model: L298N Motor Sürücü Modülü
• Motor Sürücü Entegre: L298N Çift H-Köprü Sürücü
• Motor Besleme Gerilimi: 5V - 35V
• Motor Başına Maksimum Akım: 2A Sürekli, 3A Anlık (Kısa Süreli)
• 2 Adet DC Motor veya 1 Adet Bipolar Step Motor Sürme Kapasitesi
• Dahili Regülatör (5V çıkış özelliği, devrede jumper ile aktif/pasif edilebilir)
• EN Pinleri ile Hız Kontrol (PWM Desteği)
• IN1, IN2, IN3 ve IN4 Kontrol Pinleri ile Yön Kontrolü
• Dahili Geri Dönüş Diyotları (Freewheeling Diodes)
• Kolay Vida Terminal Bağlantıları

Kullanım Alanları

• DC Motor Sürücü Uygulamaları
• Step Motor Kontrol Devreleri
• Arduino, ESP32, STM32 ve Diğer Mikrodenetleyici Projeleri
• Robotik Projeler
• Otomasyon Sistemleri
• Hobi Elektroniği ve Eğitim Projeleri

Teknik Detaylar & Pin Yapısı

• IN1/IN2/IN3/IN4: Motor yön kontrolü
• EN A / EN B: Hız kontrolü (PWM ile)
• 5V Regülatör: Aktif ise 5V çıkış sağlar (maks. 12V besleme için önerilir)
• Motor Çıkışları: OUT1, OUT2, OUT3, OUT4
• Besleme GND: Ortak toprak bağlantısı

Datasheet (Teknik Doküman)

L298N Datasheet PDF

Sıkça Sorulan Sorular (SSS)

L298N modülü kaç motor sürebilir?

2 adet DC motor veya 1 adet bipolar step motoru aynı anda sürebilir.

Modül üzerinde hız kontrolü yapılabilir mi?

Evet, EN A ve EN B pinlerine PWM sinyali uygulanarak motor hız kontrolü yapılabilir.

Modülün 5V regülatörü nasıl çalışır?

Jumper ile aktif edildiğinde, 5V regülatör devreye girer. Ancak yalnızca giriş gerilimi 12V'u aşmadığında kullanılması tavsiye edilir.

L298N modül neden popülerdir?

Kolay bağlantı, yüksek uyumluluk, PWM destekli hız kontrolü ve uygun fiyatıyla hobi projelerinde oldukça yaygındır.

Ürün orijinal mi?

Evet, Akkar Elektronik olarak yalnızca orijinal ve test edilmiş ürünler sunulmaktadır.
