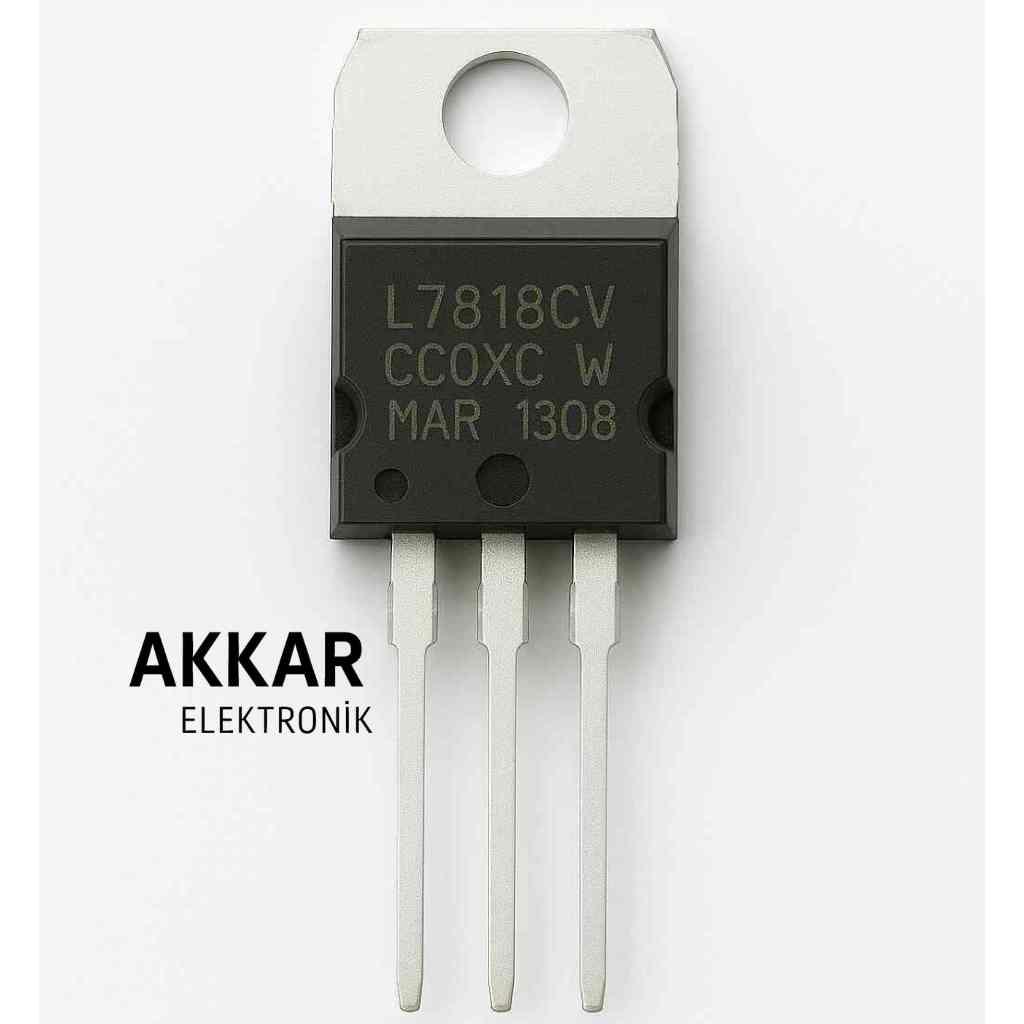

L7818CV, TO-220 kılıfta sabit 18V çıkış veren pozitif lineer voltaj regülatördür.

Maksimum giriş gerilimi kaçtır?

35V’a kadar giriş destekler. Tipik çalışma aralığı 21–28V önerilir.

Maksimum çıkış akımı nedir?

Uygun soğutma ile 1.5A çıkış sağlayabilir.

TO-220 önden bakıldığında: 1-IN, 2-GND, 3-OUT.

Name: L7818CV 18V Voltaj Regülatör
Brand: STMicroelectronics
SKU: L7818CV-TO220
Availability: InStock

Fiyat : ₺7,38 + KDV

KDV Dahil : ₺8,86

Artır Azalt

Stok Kodu: L7818CV-TO220

TO-220 kılıfta sabit 18V regülatör. 1.5A çıkış, termal kapanma ve kısa devre koruması ile güvenilir güç çözümü.

Fiyat: Teklif Üzerine

Analog ve kontrol devreleri için kararlı 18V kaynağı.

Termal kapanma ve kısa devre akım sınırlama.

TO-220 kılıf, standart 3 pinli tasarım.

Model	L7818CV
Kılıf	TO-220
Çıkış Gerilimi	18 V sabit
Maks. Çıkış Akımı	1.5 A (soğutma ile)
Maks. Giriş Gerilimi	35 V
Tipik Dropout	≈2–2.5 V
Çıkış Toleransı	±4% (tipik)
Ripple Redaksiyonu	≈60–62 dB
Boşta Akım (Iq)	≈8 mA (tipik)
Koruma	Termal kapanma, kısa devre/akım sınırlama
Önerilen Giriş Kapasitörü	≥0.33 µF (VIN–GND)
Önerilen Çıkış Kapasitörü	≥0.1 µF (VOUT–GND, düşük ESR)
Çalışma Sıcaklığı	0°C … +125°C (tipik seri)
Tab (Arka Metal)	GND (soğutucuya bağlanabilir)
Uyumluluk	RoHS

Termal Tasarım: Güç kaybı P ≈ (VIN−VOUT)×IOUT; uygun soğutucu seçin.
Yerleşim: Giriş/çıkış bypass kapasitörlerini bacaklara yakın yerleştirin.
Stabilite: Çıkışta düşük ESR’li ≥0.1 µF kondansatör önerilir.
EMI: VIN’e 100 nF seramik bypass ve uzun kablolarda ek elektrolitik kullanın.
Koruma Diyodu: Geri besleme riski olan yüklerde VOUT→VIN diyodu ekleyin.

Not: Değerler uygulama koşullarına göre değişebilir; nihai tasarımda üretici datasheet’ini referans alın.

Giriş gerilimi ne olmalı?

En az ~21V, maksimum 35V (dropout payını dikkate alın).

Soğutucu gerekir mi?

1A üzeri akımda veya büyük VIN–VOUT farkında soğutucu önerilir.

Pin sırası nedir?

Önden bakıldığında: 1-IN, 2-GND, 3-OUT.
