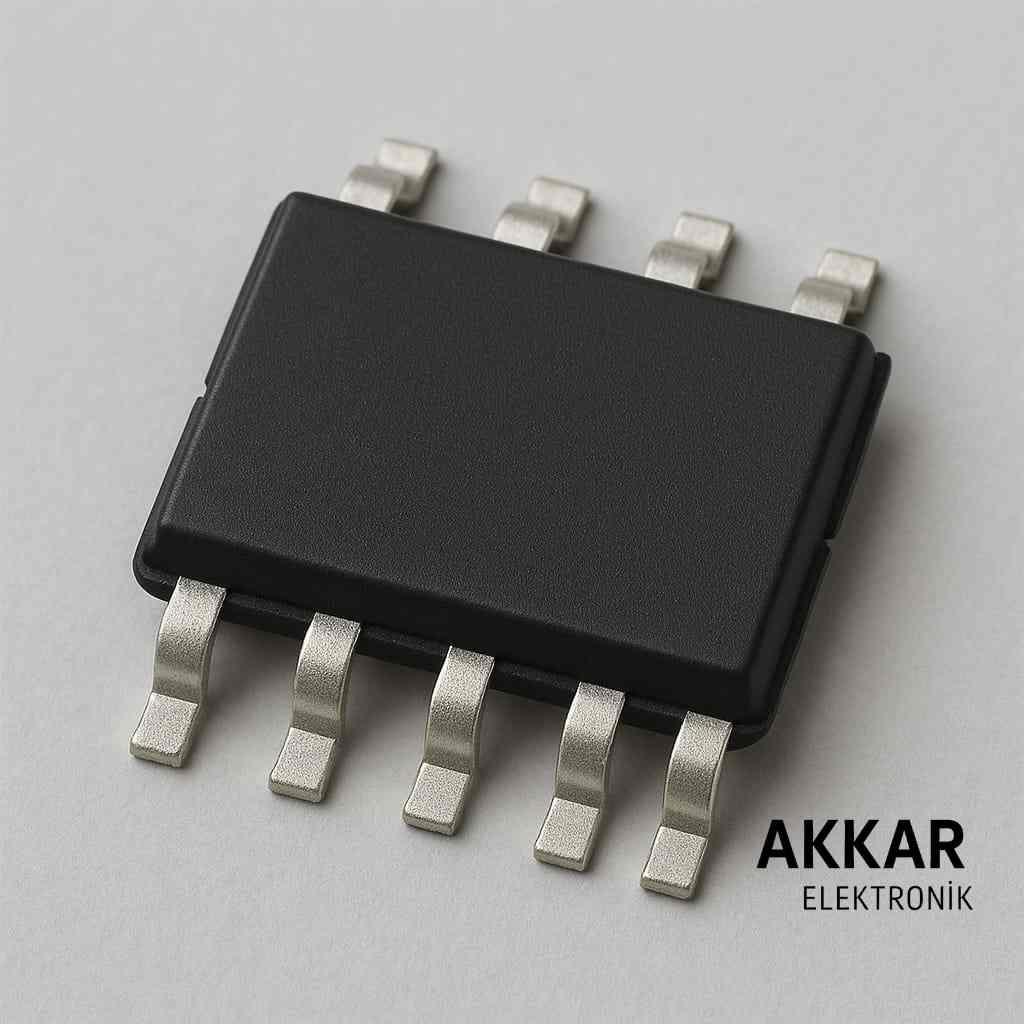

L78L05, SO-8 SMD kılıfta 5V/100mA sabit pozitif lineer voltaj regülatördür.

Maksimum giriş gerilimi nedir?

Tipik 7–20V; varyanta bağlı olarak 30V’a kadar desteklenebilir. Dropout payını planlayın.

Pin dizilimi nasıldır?

SO-8 paketlerde üreticiye göre pin eşlemesi değişebilir; tipik fonksiyonlar: VIN, VOUT, GND (çoklu GND pinleri olabilir). Datasheet ile doğrulayın.

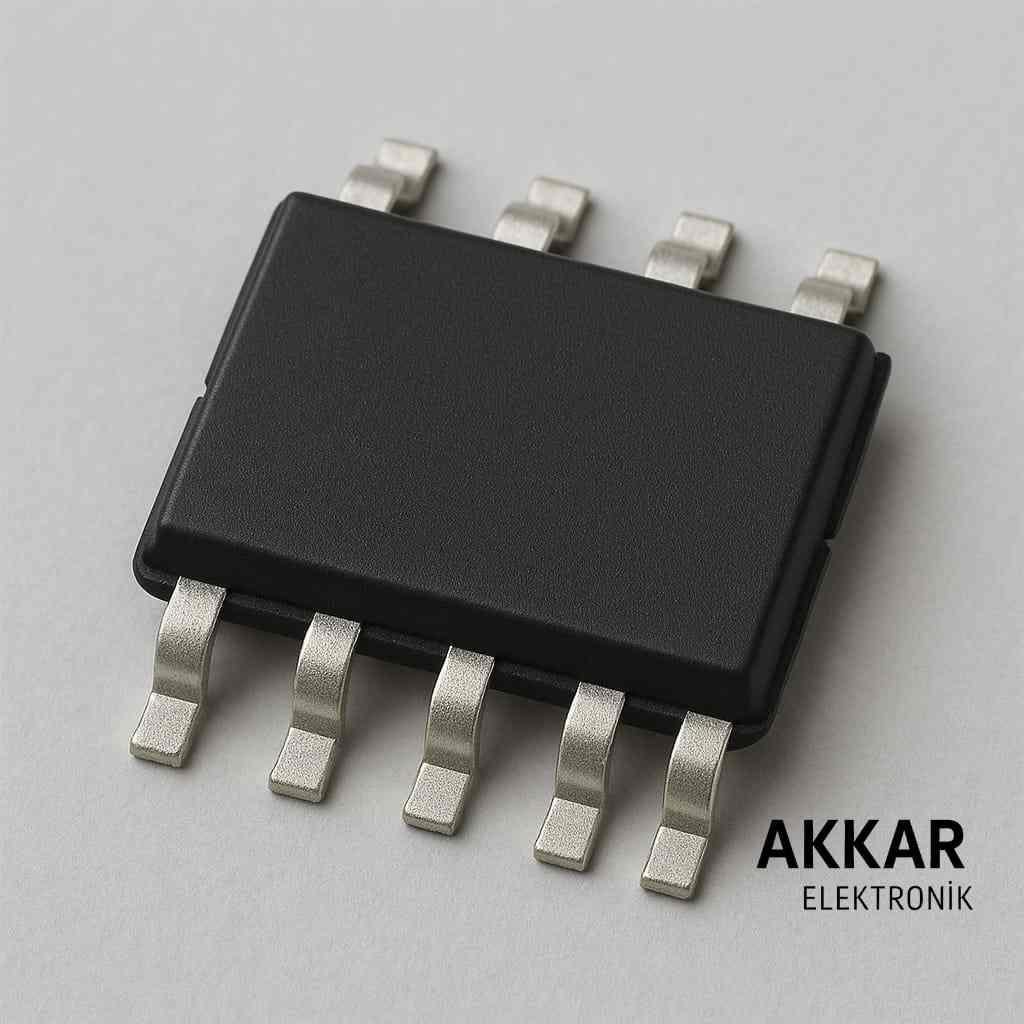

Name: L78L05 SO-8 5V 0.1A Linear Voltage Regulator
Brand: STMicroelectronics / eşdeğer
SKU: L78L05-SO8
Availability: InStock

Fiyat : ₺7,79 + KDV

KDV Dahil : ₺9,35

Artır Azalt

Stok Kodu: L78L05-SO8

Kompakt SO-8 SMD kılıfta 5V sabit regülasyon. 100mA çıkış, dahili termal kapanma ve kısa devre korumalarıyla güvenilir güç çözümü.

Fiyat: Teklif Üzerine

Mikrodenetleyici ve sensör beslemeleri için kararlı 5V.

SO-8 kılıf ile kompakt yerleşim ve kolay montaj.

Termal kapanma ve kısa devre akım sınırlama.

Model	L78L05
Kılıf	SO-8 (SMD)
Çıkış Gerilimi	5 V sabit
Maks. Çıkış Akımı	0.1 A (100 mA)
Giriş Gerilimi	7–20 V tipik (maks. 30 V, varyanta bağlı)
Tipik Dropout	≈1.7–2.0 V
Boşta Akım	≈3–6 mA (tipik)
Çıkış Gürültüsü	Düşük (uygun bypass ile)
Koruma	Termal kapanma, kısa devre/akım sınırlama
Önerilen Giriş Kapasitörü	≥0.33 µF (VIN–GND)
Önerilen Çıkış Kapasitörü	≥0.1 µF (VOUT–GND, düşük ESR)
Çalışma Sıcaklığı	0°C … +125°C (tipik seri)
Tab/Exposed Pad	Varyanta bağlı; ısı yayılımı için bakır alan önerilir
Uyumluluk	RoHS

Not: SO-8 pin eşlemesi üretici varyantına göre değişebilir; nihai PCB’de datasheet’i referans alın.

Giriş gerilimi ne olmalı?

En iyi sonuç için 7–20V; bazı varyantlar 30V’a kadar destekler. Dropout payını göz önünde bulundurun.

Pin dizilimi sabit mi?

SO-8’de üreticiye göre farklılık olabilir. Lehimleme öncesi ilgili datasheet ile doğrulayın.

Maksimum akım kaç?

100 mA. Yüksek VIN−VOUT farkında ısınma nedeniyle sürekli akım daha düşük olabilir.
