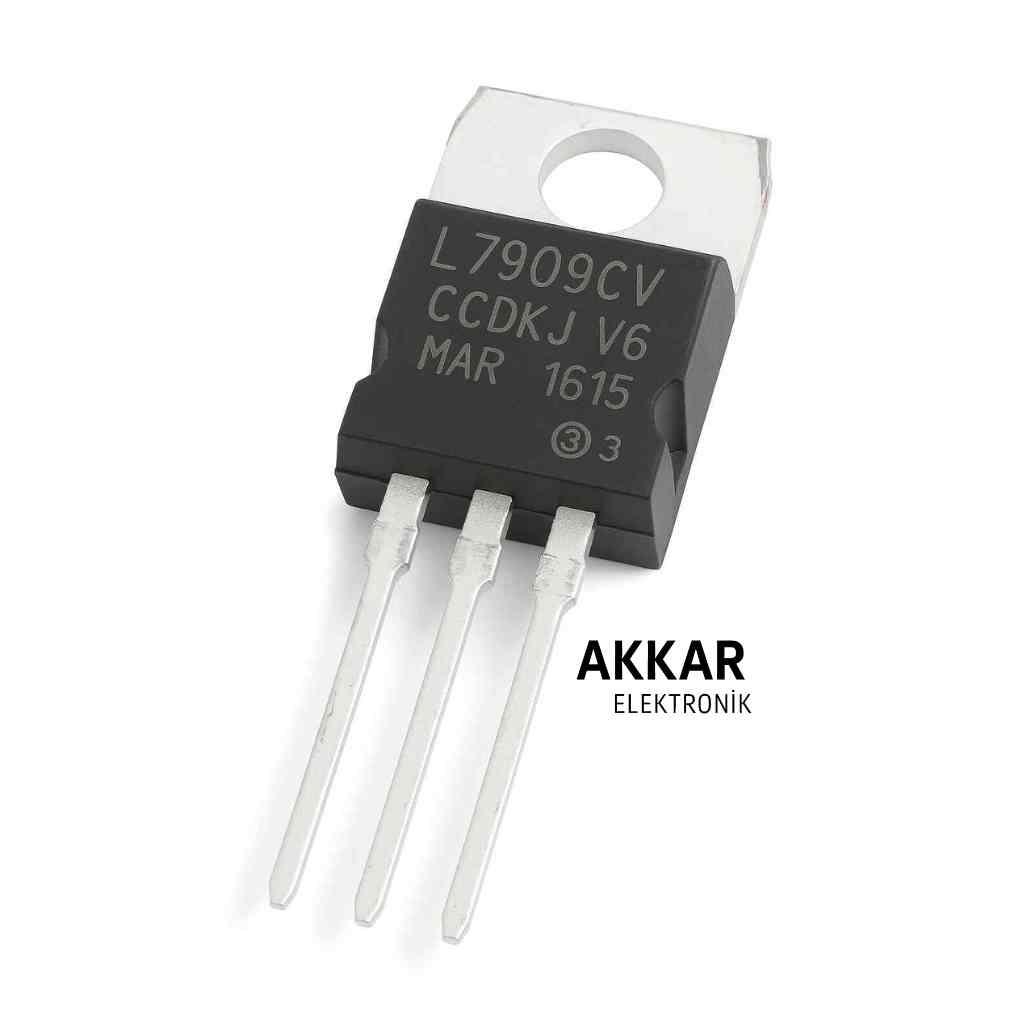

Teknik Özellikler Çıkış Gerilimi (Vout) −9 V ±%4 (tipik) Maks. Çıkış Akımı (Iout) 1 A (uygun soğutma ile) Giriş Gerilimi (Vin) −11…−30 V önerilir* Dropout / Headroom ~2 V (yaklaşık; yük/üreticiye bağlı) Koruma Aşırı akım ve termal kapanma Paket TO‑220, Through‑Hole Çalışma Sıcaklığı −40…+125 °C (tipik, üreticiye bağlı) Raf No / SKU L7909CV-TO220 * Minimum giriş gerilimi, |Vout| + dropout olmalıdır. Değerler üreticiye göre değişebilir; kesin sınırlar için datasheet'e bakın.
Pin Dizilimi (TO‑220) Önden Görünüm 1 — GND 2 — IN (Negatif Giriş) 3 — OUT (−9 V) Dikkat: 79xx serisinde pin sırası çoğunlukla 1: GND, 2: IN, 3: OUT şeklindedir; üreticiye göre farklılık gösterebilir. L7909CV datasheet’ini kontrol edin. IN/OUT hatlarına 0.1 µF seramik kondansatörleri yakın yerleşimle ekleyin. Girişe 1–10 µF elektrolitik ve çıkışa düşük ESR kapasitör kararlılığı artırır. Negatif regülatörlerde toprak referans topolojisine dikkat edin.
