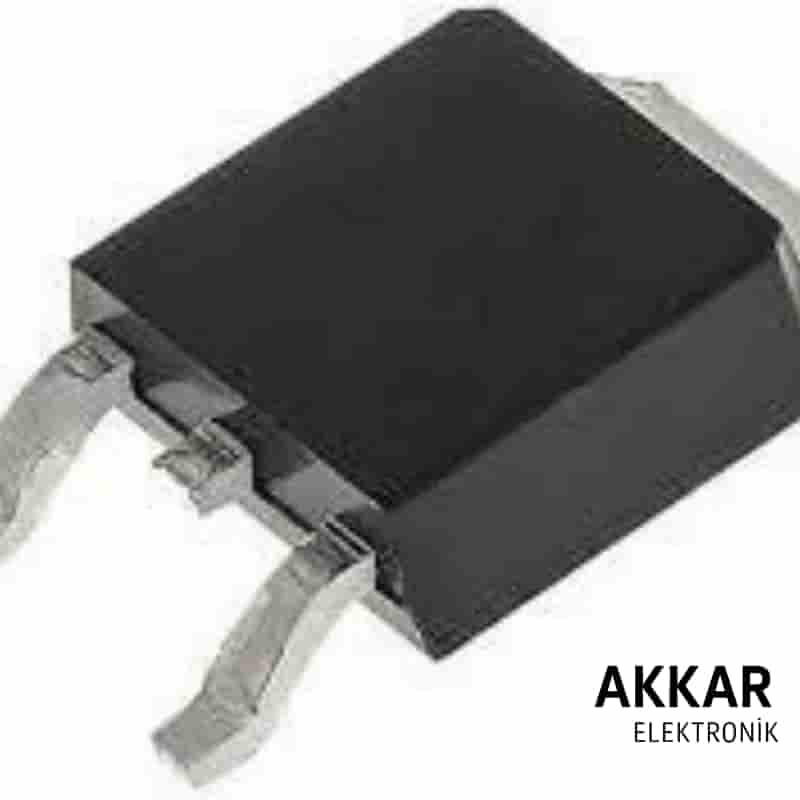

LM1117 ADJ DPAK Ayarlanabilir Lineer Voltaj Regülatör

Ürün Açıklaması

LM1117 ADJ DPAK, düşük dropout (düşük gerilim farkı) özelliğine sahip, ayarlanabilir çıkışlı lineer voltaj regülatör entegresidir. Kompakt DPAK yüzey montaj (SMD) kılıfı sayesinde yerden tasarruf sağlarken yüksek termal performans sunar. 1.25V ila 13.8V arasında çıkış voltajı ayarı yapılabilen LM1117 ADJ, mikrodenetleyici devreleri, gömülü sistemler ve ayarlanabilir güç kaynaklarında yaygın olarak tercih edilir.

Teknik Özellikler

• Üretici: Texas Instruments
• Model: LM1117-ADJ
• Tip: Ayarlanabilir Düşük Dropout Lineer Voltaj Regülatörü
• Kılıf (Package): DPAK (SMD)
• Çıkış Voltaj Aralığı: 1.25V – 13.8V (Ayarlanabilir)
• Çıkış Akımı: Maks. 800 mA
• Giriş Voltaj Aralığı: 3V – 15V
• Dropout Voltajı: Maks. 1.2V (Tipik: 1.1V @ 800 mA)
• Çalışma Sıcaklığı: 0°C ile +125°C
• Koruma Özellikleri: Aşırı akım koruması, termal kapanma koruması

Kullanım Alanları

• Ayarlanabilir güç kaynakları
• Mikrodenetleyici tabanlı projeler
• Gömülü sistemler
• Endüstriyel kontrol devreleri
• Telekomünikasyon cihazları
• Genel voltaj regülasyon uygulamaları

Datasheet (Teknik Döküman)

LM1117-ADJ Datasheet (PDF) - Texas Instruments

Sıkça Sorulan Sorular (SSS)

1. LM1117 ADJ DPAK voltaj aralığı nedir?

1.25V ile 13.8V arasında ayarlanabilir çıkış voltajı sunar.

2. Maksimum çıkış akımı nedir?

Maksimum 800 mA çıkış akımı sağlar.

3. DPAK kılıfın avantajı nedir?

Yüksek ısı yayılımı ve kompakt SMD tasarımı sayesinde otomatik üretim ve yerden tasarruf sağlar.

4. Dropout voltajı nedir?

Maksimum 1.2V’dir (Tipik: 1.1V @ 800 mA yükte).

5. Hangi uygulamalarda kullanılır?

Ayarlanabilir güç kaynakları, gömülü sistemler, mikrodenetleyici devreleri ve endüstriyel elektronik devrelerde yaygın olarak kullanılır.
