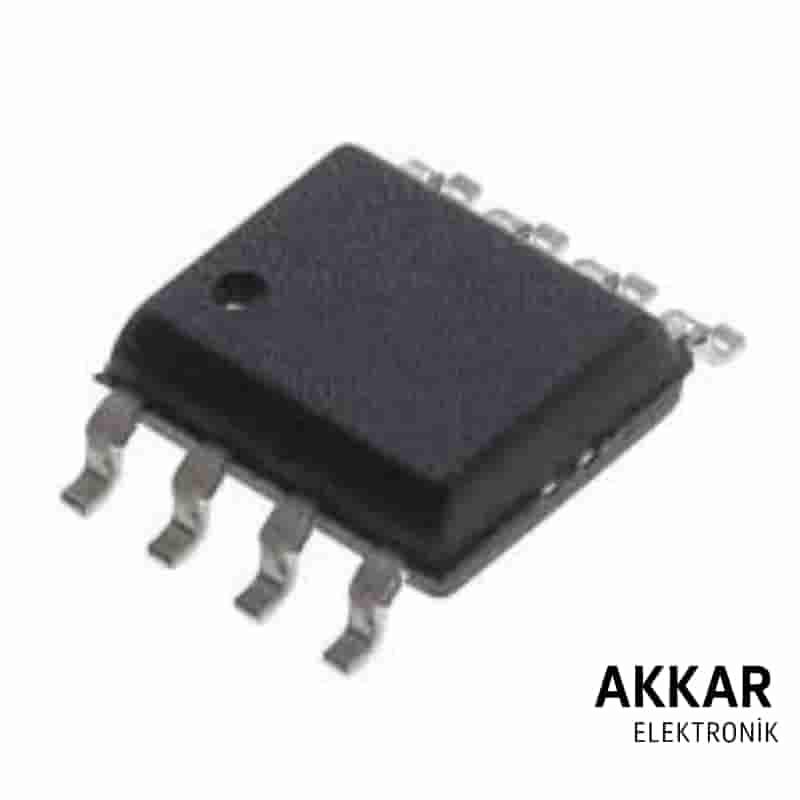

LM1458MX SMD Dual Operational Amplifier Entegresi

Ürün Açıklaması

LM1458MX, iki bağımsız, yüksek kazançlı ve düşük güç tüketimine sahip operasyonel amplifikatör (OpAmp) içeren SMD tip bir entegredir. Kompakt SMD kılıf yapısı sayesinde yerden tasarruf sağlar ve otomatik üretim hatları için uygundur. Geniş besleme voltaj aralığı, düşük giriş akımı ve yüksek giriş empedansı özellikleriyle birçok analog devre uygulamasında güvenilir performans sunar.

Teknik Özellikler

• Üretici: Texas Instruments
• Model: LM1458MX
• Tip: Çift Operasyonel Amplifikatör (Dual OpAmp)
• Kılıf (Package): SOIC-8 (SMD)
• Çalışma Voltajı: ±3V – ±18V (Çift besleme)
• Giriş Ofset Voltajı: Maks. 7 mV
• Giriş Empedansı: 2 MΩ (Tipik)
• Çıkış Akımı: Maks. 20 mA
• Quiescent Akım: 1.2 mA (Tipik, her amplifikatör başına)
• Çalışma Sıcaklığı: 0°C ile +70°C

Kullanım Alanları

• Genel amaçlı sinyal yükseltici devreleri
• Gerilim takipçi (Buffer) devreleri
• Aktif filtre devreleri
• Gerilim karşılaştırıcı devreleri
• Analog sinyal işleme projeleri
• Endüstriyel otomasyon devreleri

Datasheet (Teknik Döküman)

LM1458MX Datasheet (PDF) - Texas Instruments

Sıkça Sorulan Sorular (SSS)

1. LM1458MX kaç adet op-amp içerir?

İki bağımsız operasyonel amplifikatör (Dual OpAmp) içerir.

2. SMD kılıf avantajı nedir?

SOIC-8 SMD kılıf, yüzey montaj uyumu sayesinde yer tasarrufu sağlar ve otomatik montaj için uygundur.

3. Çalışma voltaj aralığı nedir?

±3V ila ±18V arasında çift besleme voltajıyla çalışır.

4. Hangi uygulamalarda kullanılır?

Genel sinyal yükseltici devreler, filtreler, gerilim karşılaştırıcılar ve endüstriyel otomasyon devrelerinde yaygın olarak kullanılır.

5. Maksimum çıkış akımı nedir?

Her amplifikatör için maksimum 20 mA çıkış akımı sağlar.
