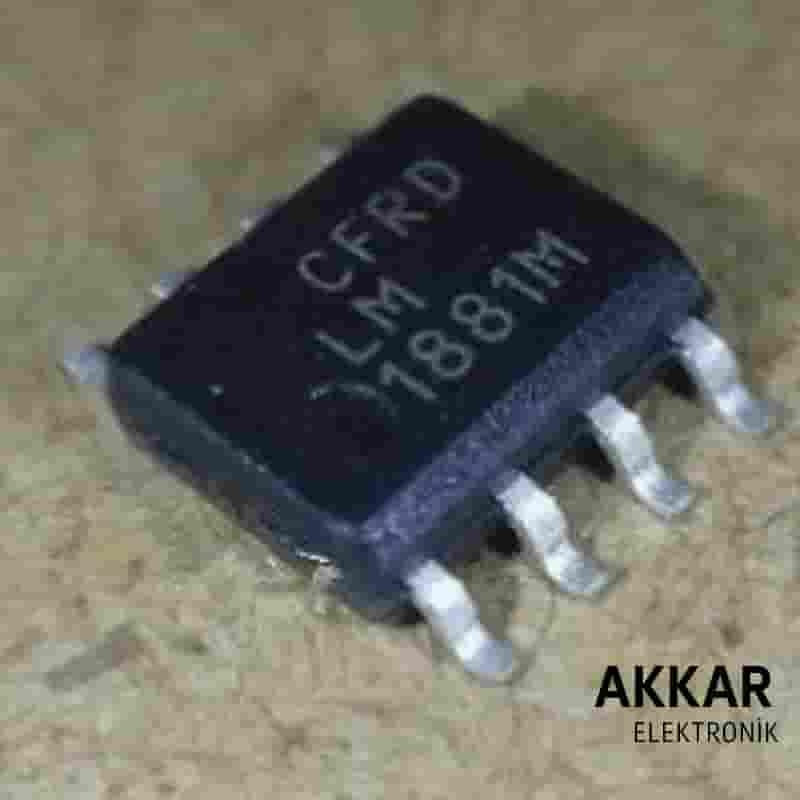

LM1881MX SOIC-8 Video Sync Separator Entegresi

Ürün Açıklaması

LM1881MX, kompozit video sinyallerinden senkronizasyon (sync) sinyallerini ayırmak için özel olarak tasarlanmış bir video sync separator entegresidir. SOIC-8 yüzey montaj (SMD) kılıf yapısıyla kompakt devre tasarımlarına uygundur. Video sinyal işleme devrelerinde sıkça kullanılır ve NTSC, PAL, SECAM standartlarına uyum sağlar.

Teknik Özellikler

• Üretici: Texas Instruments
• Model: LM1881MX
• Tip: Video Sync Separator (Video Senkronizasyon Ayırıcı)
• Kılıf (Package): SOIC-8 (SMD)
• Desteklenen Video Standartları: NTSC, PAL, SECAM
• Giriş Voltaj Aralığı: 2V – 5V (Tipik: 5V)
• Giriş Sinyali Seviyesi: 0.5V – 2Vpp (Kompozit video sinyali)
• Çıkışlar: Dikdörtgen dalga biçiminde sync sinyalleri (kompozit sync, vertical sync)
• Çalışma Sıcaklığı: 0°C ile +70°C
• Düşük Güç Tüketimi: Tipik 1 mA

Kullanım Alanları

• Video sinyal işleme devreleri
• Video görüntüleme ve analiz sistemleri
• Video zamanlayıcı ve senkronizasyon devreleri
• Görüntü işleme cihazları
• Otomotiv video sistemleri
• Endüstriyel görüntüleme ve kontrol sistemleri

Datasheet (Teknik Döküman)

LM1881MX Datasheet (PDF) - Texas Instruments

Sıkça Sorulan Sorular (SSS)

1. LM1881MX hangi video sinyalleriyle uyumludur?

NTSC, PAL ve SECAM video sinyal standartlarıyla uyumludur.

2. Hangi tür sinyaller çıkış verir?

Kompozit sync (C-sync) ve vertical sync (V-sync) sinyalleri çıkış verir.

3. SOIC-8 kılıfın avantajı nedir?

Kompakt yüzey montaj tasarımı sayesinde yerden tasarruf sağlar ve otomatik montaj hatları için uygundur.

4. Tipik güç tüketimi nedir?

Tipik güç tüketimi yaklaşık 1 mA’dir, oldukça düşük enerji harcar.

5. Nerelerde kullanılır?

Video sinyal işleme, video zamanlama ve senkronizasyon devrelerinde, görüntü işleme sistemlerinde ve otomotiv video uygulamalarında kullanılır.
