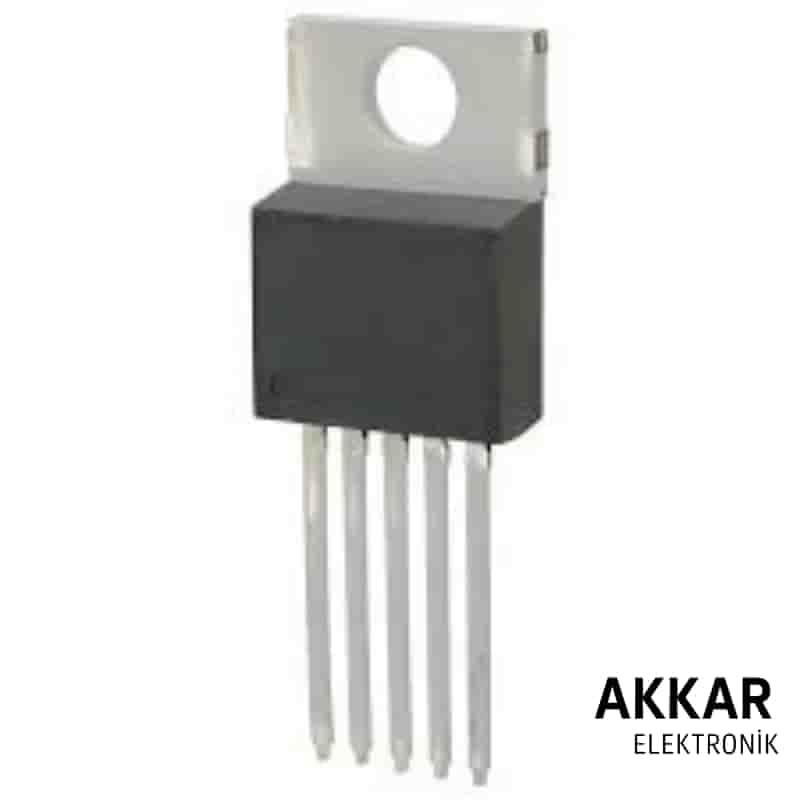

LM2596HVT-ADJ Ayarlanabilir Yüksek Voltaj Voltaj Regülatör Entegresi

Ürün Açıklaması

LM2596HVT-ADJ, yüksek giriş voltajı destekleyen, ayarlanabilir çıkışlı step-down (buck) switching voltaj regülatör entegresidir. TO-220-5 kılıf yapısıyla yüksek akım kapasitesi ve güçlü ısı yayılımı sağlar. 1.23V ile 37V arasında ayarlanabilen çıkış voltajı, 3A çıkış akımı ve maksimum 60V giriş voltajı desteğiyle endüstriyel güç kaynakları, otomasyon devreleri ve batarya şarj sistemleri için ideal bir çözümdür.

Teknik Özellikler

• Üretici: Texas Instruments
• Model: LM2596HVT-ADJ
• Tip: Ayarlanabilir High Voltage Step-Down (Buck) Switching Voltaj Regülatör
• Kılıf (Package): TO-220-5
• Çıkış Voltaj Aralığı: 1.23V – 37V (Ayarlanabilir)
• Çıkış Akımı: Maks. 3A
• Giriş Voltajı: Maks. 60V
• Verimlilik: %75 – %90 (Tipik)
• Çalışma Frekansı: 150 kHz
• Koruma Özellikleri: Aşırı akım koruması, termal kapanma koruması
• Çalışma Sıcaklığı: -40°C ile +125°C

Kullanım Alanları

• Yüksek voltajlı güç kaynakları
• Batarya şarj devreleri
• Endüstriyel otomasyon sistemleri
• Gömülü sistemler
• Genel voltaj düşürme (buck converter) uygulamaları

Datasheet (Teknik Döküman)

LM2596HVT-ADJ Datasheet (PDF) - Texas Instruments

Sıkça Sorulan Sorular (SSS)

1. LM2596HVT-ADJ çıkış voltaj aralığı nedir?

1.23V ile 37V arasında ayarlanabilir çıkış voltajı sağlar.

2. Maksimum çıkış akımı nedir?

3A maksimum çıkış akımı sağlar.

3. Maksimum giriş voltajı nedir?

60V’a kadar giriş voltajı destekler (High Voltage versiyonudur).

4. Kılıf tipi nedir?

TO-220-5 kılıf; yüksek akım kapasitesi ve etkili ısı yayılımı sağlar, soğutucu ile uyumludur.

5. Hangi uygulamalarda kullanılır?

Yüksek voltajlı batarya şarj devreleri, endüstriyel otomasyon sistemleri ve voltaj düşürme gereken projelerde yaygın olarak kullanılır.
