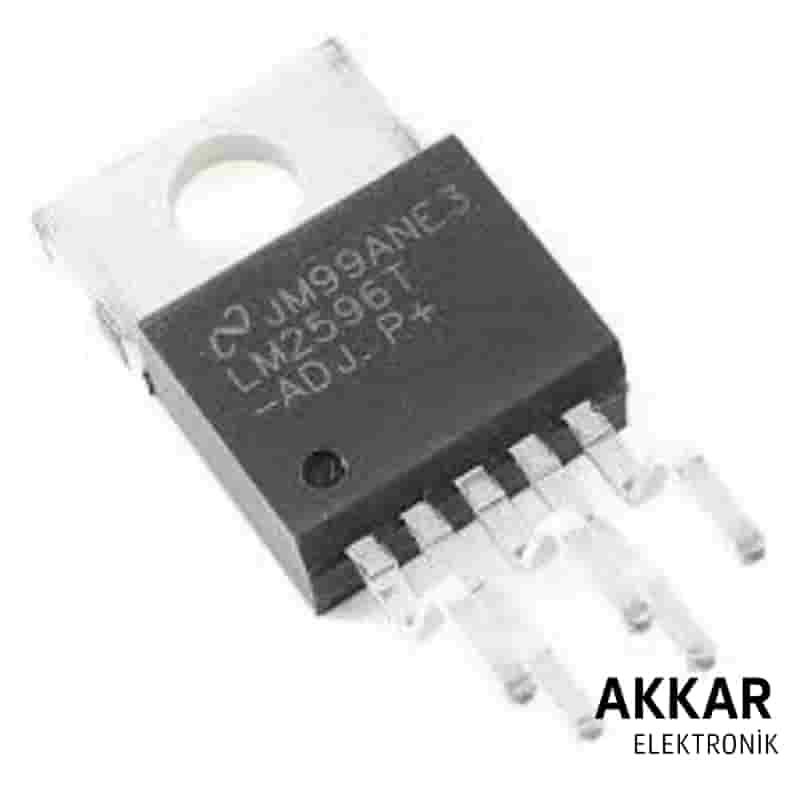

LM2596T-ADJ Ayarlanabilir Step-Down Voltaj Regülatör Entegresi

Ürün Açıklaması

LM2596T-ADJ, ayarlanabilir çıkışlı step-down (buck) switching voltaj regülatör entegresidir. TO-220-5 kılıf yapısıyla yüksek akım kapasitesi ve etkili ısı yayılımı sağlar. 1.23V ile 37V arasında ayarlanabilen çıkış voltajı, 3A çıkış akımı ve yüksek verimlilik oranı sayesinde, güç kaynağı tasarımları, batarya şarj sistemleri, gömülü devreler ve endüstriyel uygulamalar için ideal bir tercihtir.

Teknik Özellikler

• Üretici: Texas Instruments
• Model: LM2596T-ADJ
• Tip: Ayarlanabilir Step-Down (Buck) Switching Voltaj Regülatör
• Kılıf (Package): TO-220-5
• Çıkış Voltaj Aralığı: 1.23V – 37V (Ayarlanabilir)
• Çıkış Akımı: Maks. 3A
• Giriş Voltajı: Maks. 40V
• Verimlilik: %75 – %90 (Tipik)
• Çalışma Frekansı: 150 kHz
• Koruma Özellikleri: Aşırı akım koruması, termal kapanma koruması
• Çalışma Sıcaklığı: -40°C ile +125°C

Kullanım Alanları

• Güç kaynağı devreleri
• Batarya şarj devreleri
• Gömülü sistemler
• Endüstriyel otomasyon ve kontrol devreleri
• Genel voltaj düşürme (buck converter) uygulamaları

Datasheet (Teknik Döküman)

LM2596T-ADJ Datasheet (PDF) - Texas Instruments

Sıkça Sorulan Sorular (SSS)

1. LM2596T-ADJ çıkış voltaj aralığı nedir?

1.23V ile 37V arasında ayarlanabilir çıkış voltajı sağlar.

2. Maksimum çıkış akımı nedir?

3A maksimum çıkış akımı sağlar.

3. Maksimum giriş voltajı nedir?

40V’a kadar giriş voltajı destekler.

4. Kılıf tipi nedir?

TO-220-5 kılıf; yüksek akım kapasitesi ve etkili ısı yayılımı sağlar, soğutucu ile uyumludur.

5. Hangi uygulamalarda kullanılır?

Batarya şarj sistemleri, güç kaynakları, gömülü sistemler ve voltaj düşürme gereken endüstriyel uygulamalarda yaygın olarak kullanılır.
