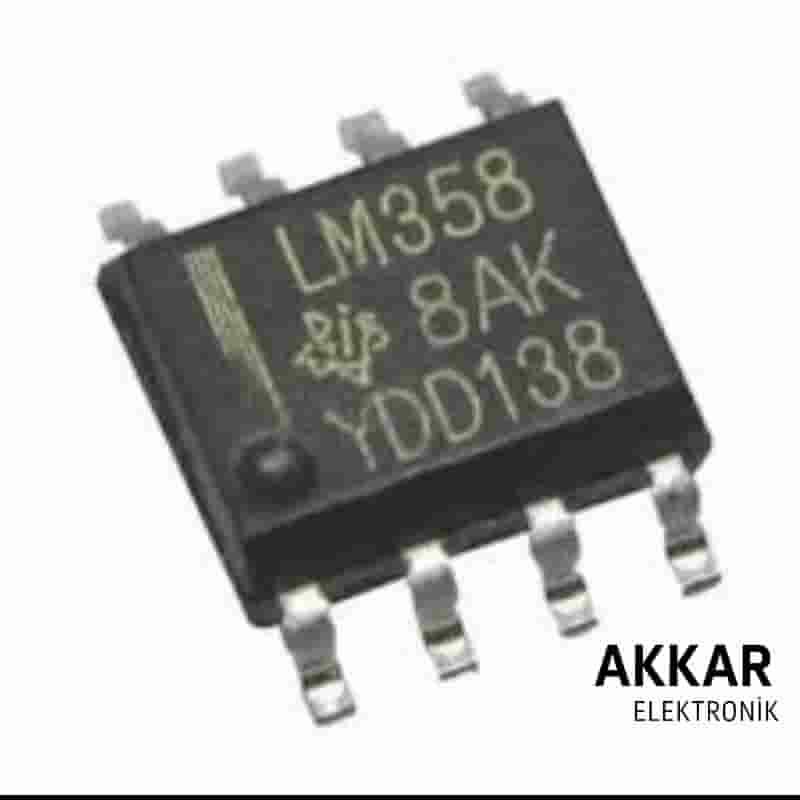

LM358 SOIC-8 SMD OpAmp Entegresi

Ürün Açıklaması

LM358 SOIC-8 SMD OpAmp, düşük güçlü çift operasyonel amplifikatör (OpAmp) entegresidir. Kompakt SMD (Surface-Mount Device) SOIC-8 kılıfa sahip bu entegre, özellikle yerden tasarrufun önemli olduğu uygulamalarda tercih edilir. Geniş besleme voltaj aralığı, düşük güç tüketimi ve yüksek performansıyla öne çıkar. LM358 serisi, birçok analog devrede yaygın olarak kullanılmaktadır.

Teknik Özellikler

• Üretici: Texas Instruments
• Model: LM358
• Tip: Çift Operasyonel Amplifikatör (OpAmp)
• Kılıf (Package): SOIC-8 (SMD)
• Çalışma Voltajı: 3V – 32V (Tek besleme) veya ±1.5V – ±16V (Çift besleme)
• Giriş Bias Akımı: Maks. 250 nA
• Çıkış Voltaj Salınımı: 0V’den (VCC-1.5V)’a kadar
• Bant Genişliği: 1 MHz (Unity Gain)
• Çalışma Sıcaklığı: -40°C ile +85°C
• Düşük Güç Tüketimi: Tipik 500 µA

Kullanım Alanları

• Yer kısıtlamalı elektronik projeler
• Analog sinyal yükseltici devreleri
• Gerilim takipçi (Buffer) devreleri
• Filtre devreleri (Alçak geçiren, yüksek geçiren, bant geçiren)
• Gerilim karşılaştırıcı devreleri
• Ses amplifikatörleri
• Otomasyon sistemleri
• Endüstriyel kontrol devreleri

Datasheet (Teknik Döküman)

LM358 Datasheet (PDF) - Texas Instruments

Sıkça Sorulan Sorular (SSS)

1. LM358 SOIC-8 kaç adet op-amp içerir?

LM358 SOIC-8 entegresi içinde 2 adet bağımsız operasyonel amplifikatör (OpAmp) içerir.

2. SOIC-8 ve DIP-8 arasında ne fark var?

SOIC-8 SMD (yüzey montaj) tipi kılıftır, lehimleme makineleriyle uygulanır ve daha kompakt yapıya sahiptir. DIP-8 ise delik montajlıdır.

3. Hangi uygulamalar için uygundur?

Yer kısıtlamalı projeler, endüstriyel kontrol, otomasyon sistemleri ve çeşitli analog devrelerde uygundur.

4. Çalışma gerilimi nedir?

3V ila 32V arasında tek besleme ya da ±1.5V ila ±16V çift besleme kullanılabilir.

5. LM358 serisi SMD ve DIP versiyonları arasında elektriksel fark var mı?

Hayır, sadece kılıf tipi farklıdır; elektriksel özellikleri aynıdır.
