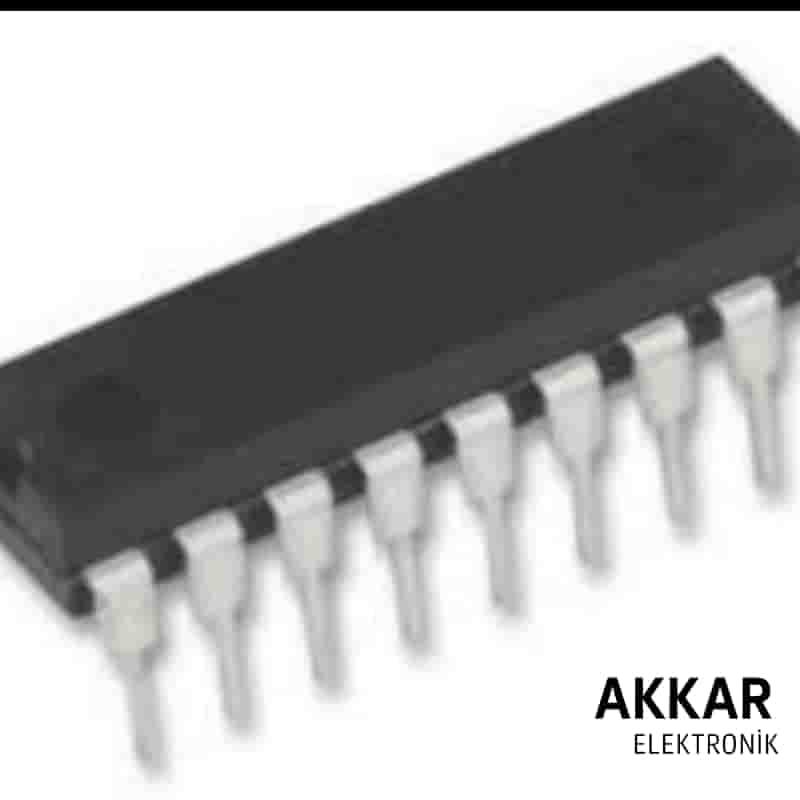

LM3915 LED Bar Graph Sürücü Entegre (PDIP-18)

LM3915, giriş voltajını logaritmik olarak değerlendirerek 10 adet LED, LCD veya VFD göstergesini sürebilen bir LED seviye göstergesi entegresidir. Özellikle ses seviyesi göstergesi (VU-metre) ve voltaj izleme uygulamaları için geliştirilmiştir. PDIP-18 kılıfı sayesinde delik montajlı prototipleme devrelerinde kullanıma uygundur.

Ürün Özellikleri

• Logaritmik voltaj algılama (3 dB adımlarla)
• Doğrudan 10 adet LED sürme kapasitesi
• Çalışma gerilimi: 3V – 25V
• Giriş voltaj aralığı: 0V – 1.5V (harici dirençle ayarlanabilir)
• Bar (çubuk) veya nokta modu seçilebilir
• PDIP-18 delik montaj kılıf
• Düşük güç tüketimi ve dahili referans voltajı

Kullanım Alanları

• VU-Metre (ses seviyesi göstergesi)
• Voltaj izleme ve kontrol sistemleri
• Batarya durumu göstergeleri
• Panel tipi LED göstergeler
• Endüstriyel seviye izleme

Avantajları

• Logaritmik algılama sayesinde geniş dinamik aralık
• Harici transistör gerektirmeden LED sürme
• Düşük parça sayısı ile sade devre tasarımı
• Nokta ya da bar moduyla esnek kullanım

Teknik Doküman (Datasheet)

LM3915 datasheet için buraya tıklayın .

Kutu İçeriği

• 1 x LM3915 LED Bar Graph Sürücü Entegre (PDIP-18)

Neden Akkar Elektronik?

• Stoktan aynı gün gönderim
• Uygun fiyat garantisi
• Orijinal ve test edilmiş ürün
• Teknik destek ve güvenli alışveriş

Sıkça Sorulan Sorular (SSS)

LM3915 logaritmik mi çalışır?

Evet. LM3915 her LED için yaklaşık 3 dB'lik logaritmik artışla voltaj seviyesini algılar. Bu da ses seviyelerinde daha doğal gösterim sağlar.

LED’leri doğrudan bağlayabilir miyim?

Evet. Her çıkış pinine doğrudan LED bağlayabilirsiniz. Harici transistör gerekmez.

Bar ve nokta modu arasındaki fark nedir?

Bar modunda önceki LED’ler sönmeden yenisi yanar. Nokta modunda yalnızca anlık seviye LED’i yanar. Pin 9 üzerinden seçilir.

LM3915 hangi kılıftadır?

PDIP-18 kılıfındadır. Breadboard ve delik montajlı PCB uygulamaları için uygundur.

LM3914 ve LM3916 ile farkı nedir?

LM3915 logaritmik; LM3914 lineer; LM3916 ise VU-metre için özel ayarlanmış logaritmik tepkiye sahiptir.

LM3915 ile LED bar göstergelerinizde logaritmik doğruluk ve sade devre tasarımı elde edin. Şimdi sipariş verin!
