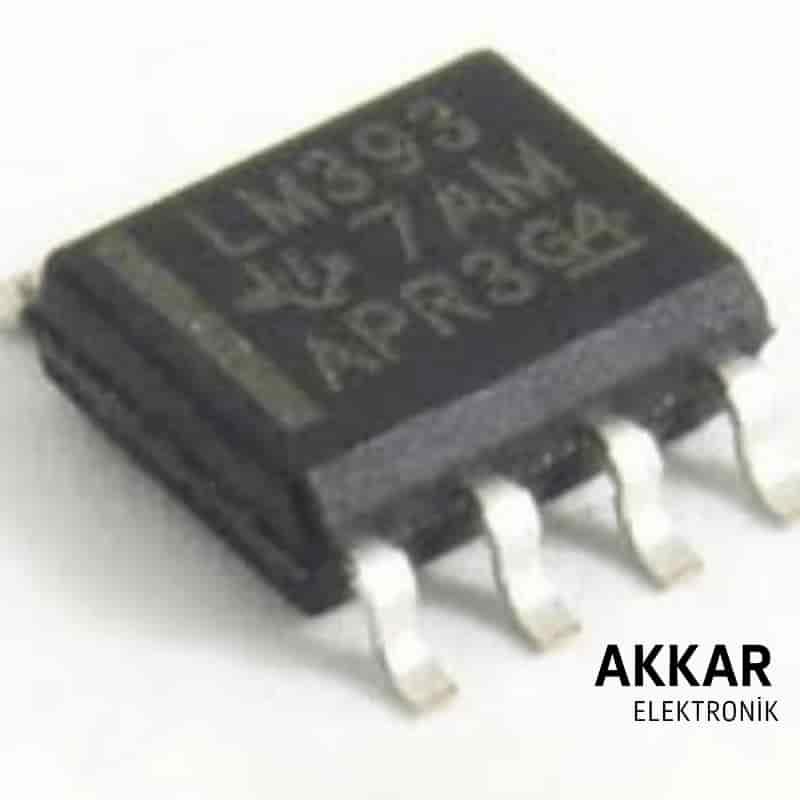

LM393 SOIC-8 SMD Komparatör Entegresi

Ürün Açıklaması

LM393 SOIC-8 SMD komparatör entegresi, düşük akım tüketimi ve hızlı tepki süresi sunan, iki bağımsız voltaj karşılaştırıcı içeren kompakt bir entegredir. SOIC-8 yüzey montaj (SMD) kılıfı sayesinde yer tasarrufu sağlar. Geniş besleme gerilim aralığı sayesinde endüstriyel, otomotiv ve hobi projelerinde yaygın olarak kullanılır.

Teknik Özellikler

• Üretici: Texas Instruments
• Model: LM393
• Tip: İkili Voltaj Karşılaştırıcı (Komparatör)
• Kılıf (Package): SOIC-8 (SMD)
• Çalışma Voltajı: 2V – 36V (Tek besleme) veya ±1V – ±18V (Çift besleme)
• Giriş Ofset Voltajı: Maks. 5 mV
• Çıkış Tipi: Open Collector
• Düşük Quiescent Akım: 0.4 mA (Tipik)
• Geçiş Süresi: 1.3 µs (Tipik)
• Çalışma Sıcaklığı: -40°C ile +85°C

Kullanım Alanları

• Gerilim karşılaştırıcı devreleri
• Seviye algılama devreleri
• Sıcaklık izleme devreleri
• Analog sinyal işleme uygulamaları
• Endüstriyel kontrol sistemleri
• Batarya koruma ve izleme devreleri

Datasheet (Teknik Döküman)

LM393 Datasheet (PDF) - Texas Instruments

Sıkça Sorulan Sorular (SSS)

1. LM393 SOIC-8 kaç komparatör içerir?

LM393 SOIC-8, 2 bağımsız voltaj karşılaştırıcı içerir.

2. Hangi uygulamalarda kullanılır?

Gerilim karşılaştırıcı, seviye algılama, sıcaklık izleme ve batarya koruma devrelerinde sıkça tercih edilir.

3. SOIC-8 kılıfın avantajı nedir?

SOIC-8 kılıf, yüzey montajlı devrelerde yerden tasarruf sağlar ve otomatik montaj işlemleri için uygundur.

4. Çalışma voltajı aralığı nedir?

Tek besleme ile 2V – 36V, çift besleme ile ±1V – ±18V arasında çalışabilir.

5. Çıkış tipi nedir?

Open Collector çıkışa sahiptir; bu sayede harici pull-up direnciyle çeşitli voltaj seviyelerine uyarlanabilir.
