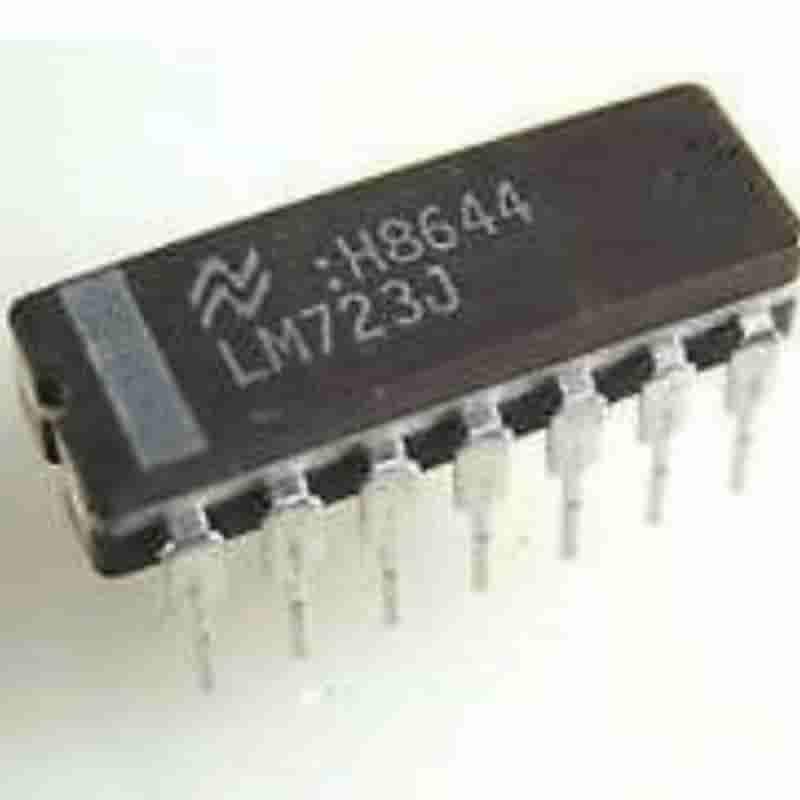

LM723 Voltaj Regülatör Entegresi DIP-14

Ürün Açıklaması

LM723, yüksek hassasiyetli ve ayarlanabilir voltaj regülasyonu sağlayan bir voltaj regülatör entegresidir. DIP-14 kılıfı sayesinde lehimleme ve prototipleme işlemleri için uygundur. Hem pozitif hem de negatif voltaj regülasyonu yapılabilen LM723, özellikle hassas voltaj dengelemesi gerektiren güç kaynaklarında yaygın olarak kullanılmaktadır.

Teknik Özellikler

• Üretici: Texas Instruments
• Model: LM723
• Tip: Ayarlanabilir Voltaj Regülatör Entegresi
• Kılıf (Package): DIP-14
• Çalışma Voltajı: 9.5V – 40V
• Çıkış Voltaj Aralığı: 2V – 37V (Ayarlanabilir)
• Çıkış Akımı: Maks. 150 mA (Harici transistörle artırılabilir)
• Referans Voltaj: 7.15V (Tipik)
• Line Regülasyon: 0.01%/V (Tipik)
• Load Regülasyon: 0.03% (Tipik)
• Çalışma Sıcaklığı: 0°C ile +70°C

Kullanım Alanları

• Ayarlanabilir güç kaynakları
• Hassas voltaj regülasyon devreleri
• Endüstriyel kontrol sistemleri
• Laboratuvar tipi güç kaynakları
• Batarya şarj devreleri
• Negatif ve pozitif voltaj regülasyon devreleri

Datasheet (Teknik Döküman)

LM723 Datasheet (PDF) - Texas Instruments

Sıkça Sorulan Sorular (SSS)

1. LM723 hangi voltaj aralıklarında çalışır?

Çalışma voltajı 9.5V – 40V arasındadır; çıkış voltajı ise 2V – 37V arasında ayarlanabilir.

2. Maksimum çıkış akımı nedir?

150 mA’ye kadar doğrudan sağlanabilir; harici transistör kullanılarak bu değer artırılabilir.

3. LM723 pozitif ve negatif regülasyon sağlar mı?

Evet, hem pozitif hem de negatif voltaj regülasyonu mümkündür.

4. DIP-14 kılıfın avantajı nedir?

Prototip geliştirme ve lehimleme işlemleri için uygundur; delik montajlı devrelere kolayca entegre edilir.

5. Hangi uygulamalarda tercih edilir?

Hassas güç kaynakları, batarya şarj devreleri, endüstriyel kontrol sistemleri gibi uygulamalarda yaygın olarak kullanılır.
