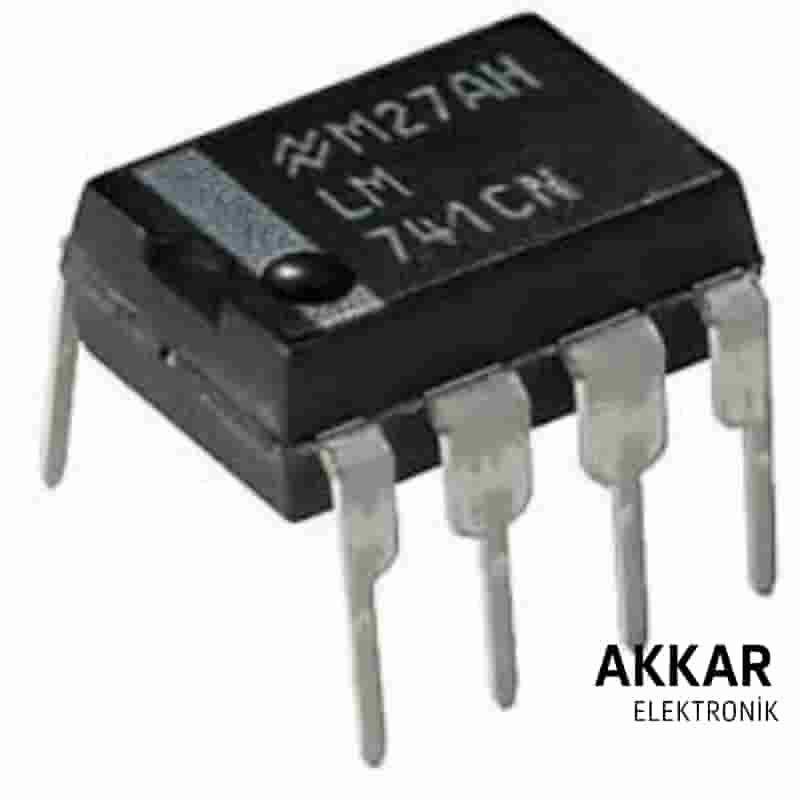

LM741CN OpAmp Entegresi DIP-8

Ürün Açıklaması

LM741CN, genel amaçlı operasyonel amplifikatör (OpAmp) entegresidir. DIP-8 kılıf yapısıyla lehimleme ve prototipleme işlemleri için uygundur. Yüksek kazanç, düşük giriş akımı ve geniş besleme voltajı aralığı sayesinde birçok analog devrede kullanılabilir. Geniş sıcaklık aralığı ve kararlı çalışma performansı sunar.

Teknik Özellikler

• Üretici: Texas Instruments
• Model: LM741CN
• Tip: Genel Amaçlı Operasyonel Amplifikatör (OpAmp)
• Kılıf (Package): DIP-8
• Çalışma Voltajı: ±10V – ±22V (Çift besleme) veya 20V – 44V (Tek besleme)
• Giriş Ofset Voltajı: Maks. 6 mV
• Kazanç Bant Genişlik Ürünü: 1 MHz
• Giriş Direnci: 2 MΩ (Tipik)
• Çıkış Akımı: Maks. 25 mA
• Çalışma Sıcaklığı: 0°C ile +70°C

Kullanım Alanları

• Genel amaçlı amplifikatör devreleri
• Gerilim takipçi (Buffer) devreleri
• Filtre devreleri (Alçak geçiren, yüksek geçiren, bant geçiren)
• Gerilim karşılaştırıcı devreleri
• Osilatör devreleri
• Analog hesaplama ve işleme devreleri

Datasheet (Teknik Döküman)

LM741CN Datasheet (PDF) - Texas Instruments

Sıkça Sorulan Sorular (SSS)

1. LM741CN hangi uygulamalarda kullanılır?

Genel amaçlı amplifikatör devreleri, filtreler, osilatörler, gerilim karşılaştırıcılar ve analog hesaplama devrelerinde kullanılır.

2. Çalışma voltajı aralığı nedir?

±10V ila ±22V çift besleme veya 20V – 44V tek besleme ile çalışır.

3. DIP-8 kılıfın avantajı nedir?

DIP-8 kılıf, prototip devrelerde lehimleme kolaylığı ve delik montaj uyumluluğu sağlar.

4. Kazanç bant genişlik ürünü nedir?

1 MHz kazanç bant genişlik ürünü sunar.

5. Maksimum çıkış akımı nedir?

Maksimum 25 mA çıkış akımına sahiptir.
