SOT-223 kılıfta 5V/100mA sabit pozitif lineer voltaj regülatördür. NOPB, kurşunsuz (Pb-free) üretimi ifade eder.

Maksimum giriş gerilimi nedir?

Tipik 7–20V; varyanta bağlı olarak 30V’a kadar desteklenebilir. Dropout payını planlayın.

Pin dizilimi nasıldır?

SOT-223 yaygın dizilim: 1-GND, 2-VOUT, 3-VIN, arka pad/tab: GND (ısı dağıtımı). Lütfen datasheet ile doğrulayın.

Name: LM78L05/NOPB 5V Voltaj Regülatör
Brand: Texas Instruments
SKU: LM78L05-NOPB-SOT223
Availability: InStock

Fiyat : ₺40,60 + KDV

KDV Dahil : ₺48,73

Artır Azalt

Stok Kodu: LM78L05-NOPB-SOT223

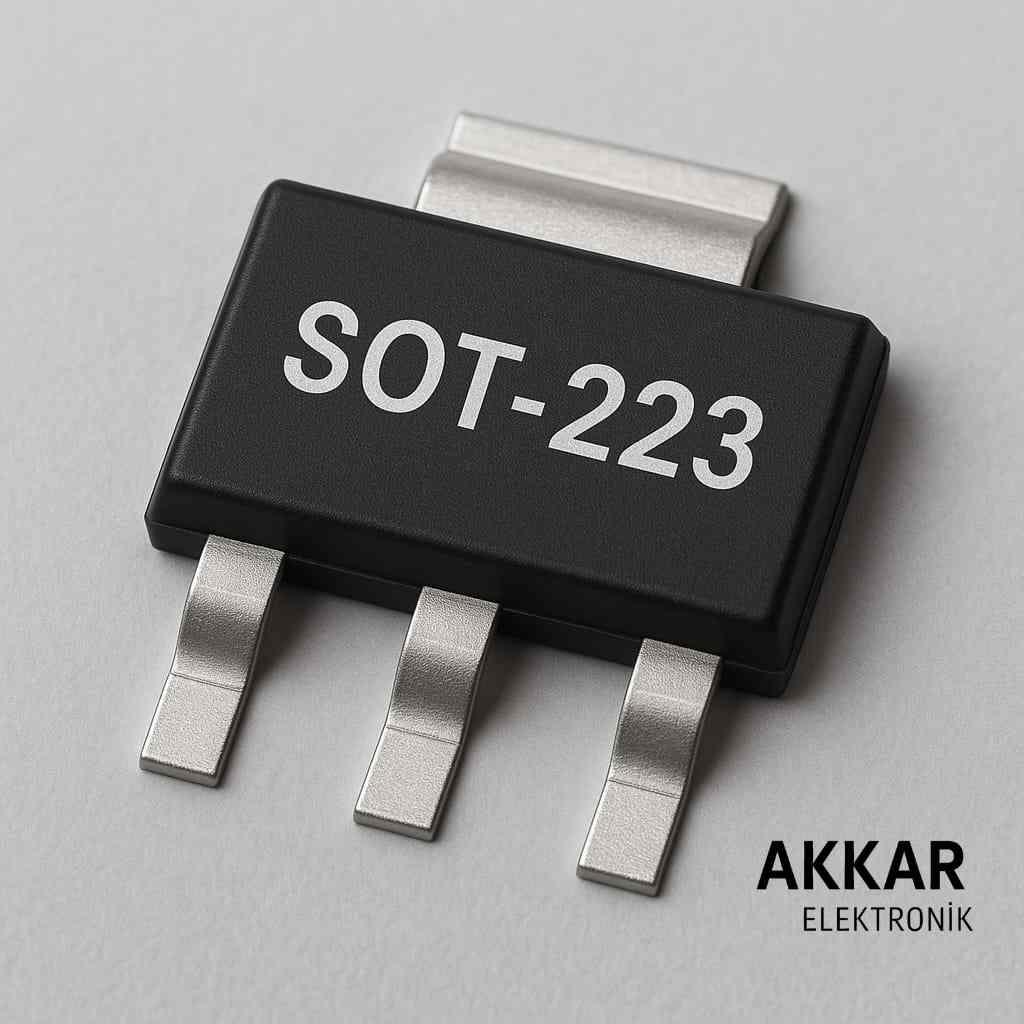

Kompakt SOT-223 SMD kılıfta 5V sabit regülasyon. 100mA çıkış, termal kapanma ve kısa devre korumalarıyla güvenilir güç çözümü.

Fiyat: Teklif Üzerine

Mikrodenetleyici ve sensör beslemeleri için kararlı 5V.

SOT-223 ile kompakt ve kolay montaj.

Termal kapanma ve kısa devre akım sınırlama.

Model	LM78L05/NOPB
Kılıf	SOT-223 (SMD)
Çıkış Gerilimi	5 V sabit
Maks. Çıkış Akımı	100 mA
Giriş Gerilimi	7–20 V tipik (maks. 30 V, varyanta bağlı)
Tipik Dropout	≈1.7–2.0 V
Boşta Akım	≈3–6 mA (tipik)
Çıkış Gürültüsü	Düşük (uygun bypass ile)
Koruma	Termal kapanma, kısa devre/akım sınırlama
Önerilen Giriş Kapasitörü	≥0.33 µF (VIN–GND)
Önerilen Çıkış Kapasitörü	≥0.1 µF (VOUT–GND, düşük ESR)
Çalışma Sıcaklığı	0°C … +125°C (tipik seri)
Tab/Arka Pad	GND, ısı yayılımı için bakır alan şart
Uyumluluk	RoHS (Pb-free)

Termal Tasarım: P ≈ (VIN−5V)×IOUT; SOT-223 arka pad için geniş bakır dolgu ve termal via’lar kullanın.
Yerleşim: Bypass kapasitörlerini bacaklara en yakın konumlandırın.
Stabilite: Çıkışta düşük ESR’li ≥0.1 µF, girişte ≥0.33 µF önerilir.
EMI: VIN’e 100 nF seramik; uzun besleme hatlarında ek elektrolitik ekleyin.
Koruma Diyodu: VOUT’un VIN’den büyük olabileceği durumlarda VOUT→VIN diyodu kullanın.

Not: Değerler varyanta ve çalışma koşullarına göre değişebilir; nihai tasarımda üretici datasheet’ini referans alın.

Giriş gerilimi ne olmalı?

En iyi sonuç için 7–20V aralığı; bazı varyantlar 30V’a kadar destekler. Dropout payını unutmayın.

Pin sırası nedir?

SOT-223 yaygın: 1-GND, 2-VOUT, 3-VIN, arka pad: GND. Üretici datasheet’i ile doğrulayın.

Maksimum akım kaç mA?

Tipik 100 mA. Yüksek VIN−VOUT farkında ısınma nedeniyle süreklilik sınırlanabilir.
