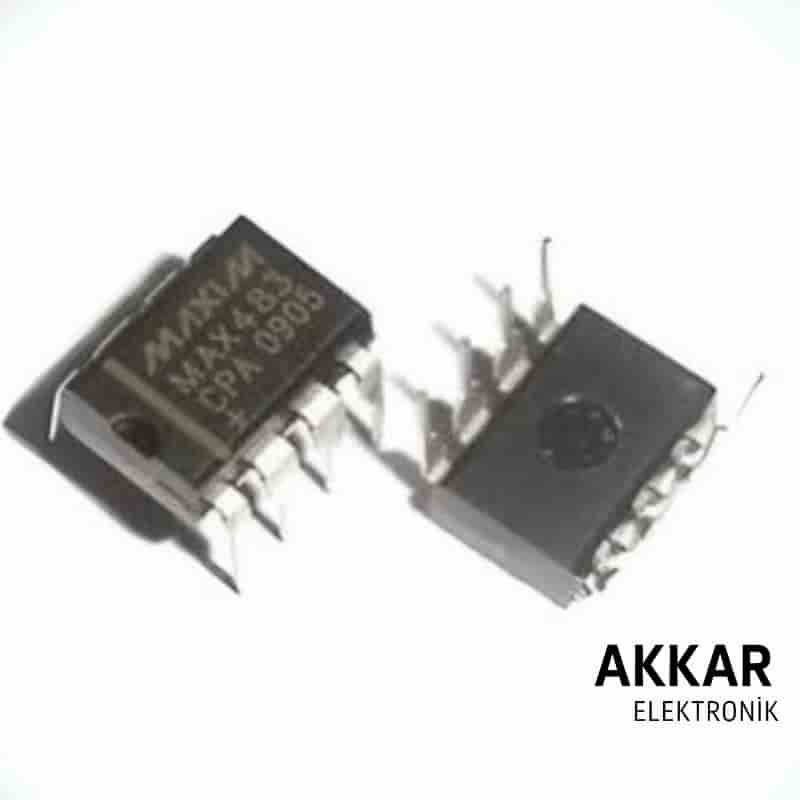

MAX483 RS-485/RS-422 Transceiver Entegre – DIP-8

MAX483, düşük güçlü ve yüksek hızlı RS-485/RS-422 haberleşme uygulamaları için tasarlanmış diferansiyel alıcı ve sürücü (transceiver) entegresidir. DIP-8 kılıf yapısıyla prototipleme ve lehimli montaj için idealdir. TTL uyumlu giriş çıkışları sayesinde mikrodenetleyici sistemleriyle sorunsuz çalışır. Uzun mesafe iletişim ve çok noktalı bağlantı gerektiren sistemlerde güvenilir çözümdür.

Ürün Özellikleri

• RS-485/RS-422 uyumlu tam çift yönlü haberleşme
• Düşük güç tüketimi (sadece 300 µA standby akımı)
• 2.5 Mbps’ye kadar veri iletim hızı
• ±7V’a kadar diferansiyel giriş gerilimi toleransı
• Fail-safe giriş tasarımı
• Yüksek empedanslı çıkışlar (tri-state)
• +5V besleme ile çalışma
• DIP-8 delik montaj (THT) kılıf

Kullanım Alanları

• Endüstriyel veri iletişim sistemleri
• Modbus RTU uygulamaları
• Mikrodenetleyici haberleşmesi
• Uzun mesafeli haberleşme ağları
• Çoklu cihazlı RS-485 ağları

Avantajları

• Düşük güç tüketimi ile batarya destekli sistemlerde ideal
• TTL uyumlu giriş/çıkış yapısı
• Kolay lehimlenebilir DIP-8 paket
• Kararlı ve gürültüye dayanıklı diferansiyel iletişim

Pin Dizilimi (DIP-8)

Pin 1: RO (Receiver Output)
Pin 2: RE̅ (Receiver Enable, aktif düşük)
Pin 3: DE (Driver Enable)
Pin 4: DI (Driver Input)
Pin 5: GND
Pin 6: A (Diferansiyel veri hattı)
Pin 7: B (Diferansiyel veri hattı)
Pin 8: Vcc (+5V)

Teknik Doküman (Datasheet)

MAX483 datasheet için buraya tıklayın.

Kutu İçeriği

• 1 x MAX483 RS-485 Transceiver Entegre – DIP-8

Neden Akkar Elektronik?

• Stoktan aynı gün kargo
• Orijinal ürün garantisi
• Teknik destek ve uygun fiyat
• Güvenli ödeme sistemi

Sıkça Sorulan Sorular (SSS)

MAX483 ile MAX485 arasında fark nedir?

MAX483 daha düşük güç tüketimine sahiptir. Veri hızı daha düşüktür (2.5 Mbps).

Arduino ile uyumlu mu?

Evet, 5V TTL seviyeleri ile doğrudan kullanılabilir.

RE̅ ve DE pinleri nasıl kontrol edilir?

RE̅ LOW yapılırsa alıcı aktif olur. DE HIGH yapılırsa sürücü aktif olur. Aynı anda kullanılabilirler.

Modbus protokolünde kullanılabilir mi?

Evet, RS-485 tabanlı Modbus haberleşmelerinde yaygın olarak kullanılır.

Stok durumu nedir?

Ürün stokta mevcuttur ve aynı gün kargoya verilir.

MAX483 ile RS-485 sistemlerinizde düşük güçle kararlı ve uzun mesafeli haberleşme sağlayın. Hemen sipariş verin!
