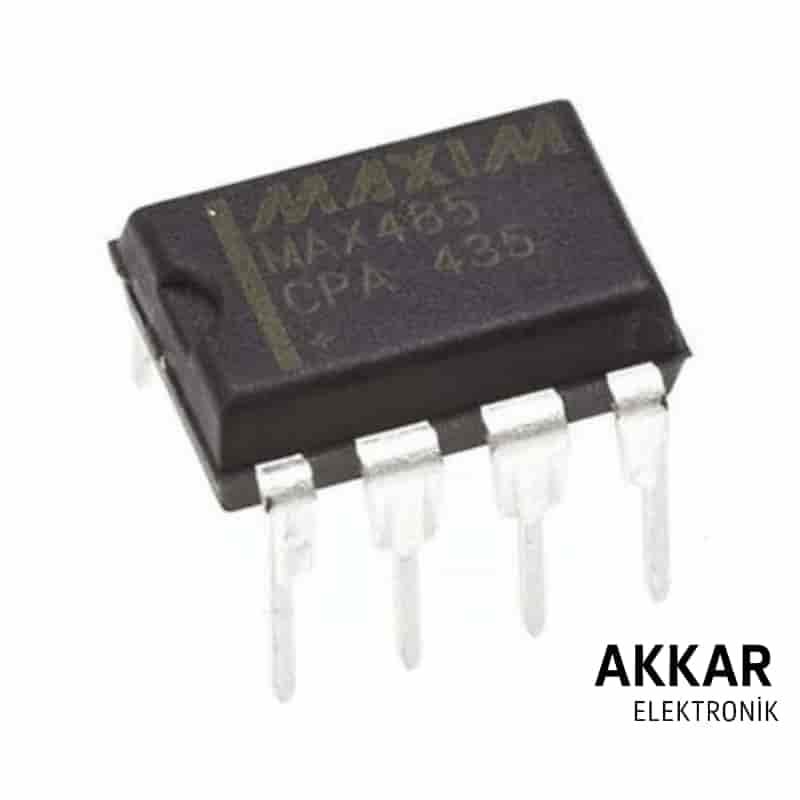

MAX485EPA RS-485/RS-422 Transceiver Entegre – DIP-8

MAX485EPA, diferansiyel alıcı (receiver) ve sürücü (driver) birimini tek bir çipte barındıran, düşük güç tüketimli ve yüksek hızlı bir RS-485/RS-422 transceiver entegresidir. DIP-8 kılıf yapısıyla lehimleme ve breadboard kullanımı için uygundur. Mikrodenetleyici sistemleriyle doğrudan uyumludur ve çok noktalı haberleşme altyapıları için idealdir.

Ürün Özellikleri

• RS-485 ve RS-422 protokolleriyle uyumlu
• 2.5 Mbps’ye kadar yüksek veri hızı
• Yüksek empedanslı çıkış (Tri-state) modu
• Düşük güç tüketimi (Standby modunda mikroamper seviyesinde)
• Fail-safe giriş koruması (boşta, kısa devre veya uçuk sinyale karşı)
• +5V besleme voltajı
• DIP-8 (THT – Through Hole Technology) kılıf
• Geniş çalışma sıcaklık aralığı: -40°C ila +85°C

Kullanım Alanları

• Modbus RTU seri haberleşme sistemleri
• Uzun mesafeli veri iletimi gerektiren projeler
• Endüstriyel otomasyon sistemleri
• Mikrodenetleyici ve sensör haberleşmeleri
• Gömülü sistem uygulamaları

Avantajları

• Güçlü RS-485 sinyal sürme yeteneği
• Düşük güç tüketimiyle enerji tasarrufu
• Arduino, STM32, PIC gibi sistemlerle doğrudan uyumluluk
• Kolay montaj için DIP-8 paket

Pin Dizilimi (DIP-8)

Pin 1: RO (Receiver Output)
Pin 2: RE̅ (Receiver Enable – aktif düşük)
Pin 3: DE (Driver Enable)
Pin 4: DI (Driver Input)
Pin 5: GND
Pin 6: A (RS-485 diferansiyel hattı)
Pin 7: B (RS-485 diferansiyel hattı)
Pin 8: Vcc (+5V)

Teknik Doküman (Datasheet)

MAX485 datasheet için buraya tıklayın.

Kutu İçeriği

• 1 x MAX485EPA RS-485 Transceiver Entegre – DIP-8

Neden Akkar Elektronik?

• Stoktan aynı gün kargo
• Orijinal ve test edilmiş ürün garantisi
• Teknik destek ve uygun fiyat
• Güvenli ödeme ve iade imkânı

Sıkça Sorulan Sorular (SSS)

MAX485 ile MAX483 farkı nedir?

MAX485 daha yüksek hızda çalışabilir (2.5 Mbps) ve daha güçlü sürücü karakteristiğine sahiptir.

Bu entegre tek başına haberleşme sağlar mı?

Hayır, haberleşme için minimum iki RS-485 cihazı gerekir. Bu entegre, bir ucunu temsil eder.

Arduino ile uyumlu mudur?

Evet, 5V TTL seviyeleriyle tam uyumludur. Arduino, STM32 ve benzeri sistemlerle doğrudan kullanılabilir.

Modbus RTU sistemlerinde çalışır mı?

Evet, yaygın olarak kullanılan RS-485 protokolü sayesinde Modbus RTU sistemlerinde güvenle kullanılabilir.

Ürün stokta mı?

Evet, ürün stoklarımızda mevcut olup siparişlerde aynı gün kargoya verilir.

MAX485EPA ile seri haberleşme altyapınızı güçlendirin. Endüstriyel veya gömülü sistem projeleriniz için güçlü, güvenilir ve ekonomik çözüm sunar. Hemen sipariş verin!
