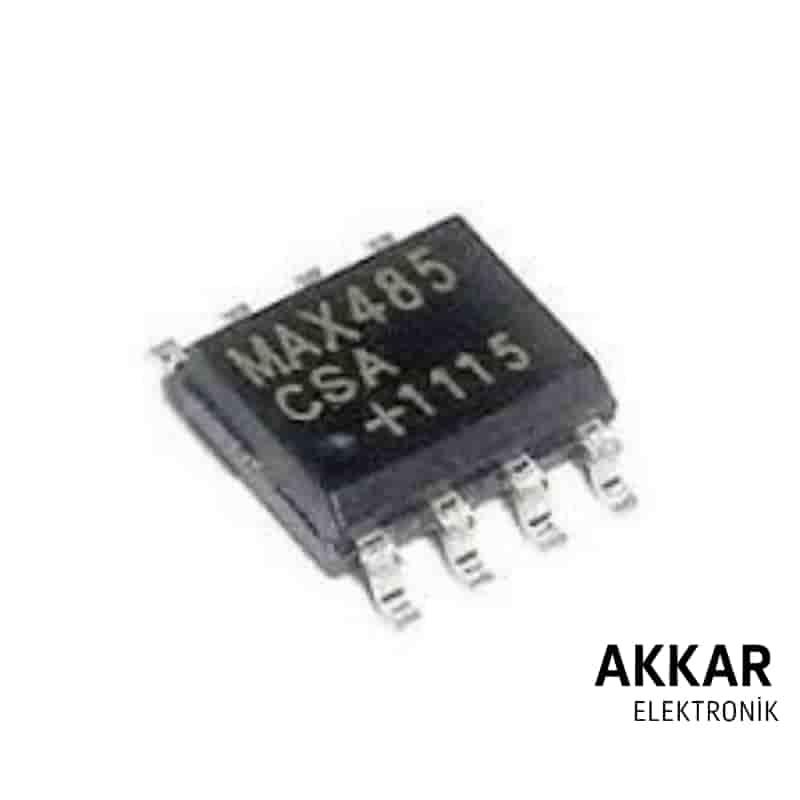

MAX485 RS-485/RS-422 Transceiver Entegre – SMD SOIC-8

MAX485 SMD versiyonu, diferansiyel veri haberleşmesinde kullanılan RS-485/RS-422 protokollerine uyumlu, çift yönlü çalışan bir transceiver (alıcı-sürücü) entegresidir. Kompakt SOIC-8 kılıf yapısı sayesinde yer tasarrufu sağlar ve gömülü sistem uygulamaları için idealdir. Düşük güç tüketimiyle öne çıkan bu entegre, çok noktaya (multi-drop) uygun RS-485 ağları için kullanılabilir.

Ürün Özellikleri

• RS-485/RS-422 uyumlu alıcı-sürücü (transceiver)
• 2.5 Mbps’ye kadar yüksek veri hızı
• Düşük güç tüketimi – standby modda mikroamper seviyesinde
• Fail-safe giriş koruması (boşta kalan hatlarda sabit çıkış)
• Tri-state çıkış özelliği (yüksek empedanslı çıkış)
• +5V tek kaynak besleme ile çalışma
• Kompakt SOIC-8 SMD (Surface Mount Device) kılıf
• Geniş sıcaklık aralığı: -40°C to +85°C

Kullanım Alanları

• Modbus RTU ve endüstriyel haberleşme
• Mikrodenetleyici tabanlı iletişim devreleri
• Uzun mesafe veri iletim sistemleri
• Gömülü sistem projeleri
• RS-485 ağı ile çalışan sensör sistemleri

Avantajları

• Kompakt SMD tasarım – yerden tasarruf
• Düşük güçle yüksek veri iletimi
• TTL (5V) seviyeleri ile doğrudan uyum
• Çok noktalı (multi-drop) ağ desteği

Pin Dizilimi (SOIC-8)

1: RO (Receiver Output)
2: RE̅ (Receiver Enable – aktif düşük)
3: DE (Driver Enable)
4: DI (Driver Input)
5: GND
6: A (Veri Hattı +)
7: B (Veri Hattı -)
8: Vcc (+5V)

Teknik Doküman (Datasheet)

MAX485 datasheet için buraya tıklayın.

Kutu İçeriği

• 1 x MAX485 RS-485 Transceiver Entegre – SOIC-8 SMD

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı kargo
• Orijinal, test edilmiş ürün garantisi
• Uygun fiyat – Teknik destek
• Güvenli alışveriş imkânı

Sıkça Sorulan Sorular (SSS)

MAX485 SMD ile DIP versiyonu arasında fark nedir?

Fonksiyonları aynıdır; fark yalnızca paket tipindedir. SMD versiyon lehimleme makinesi veya reflow için uygundur.

Arduino ile kullanılabilir mi?

Evet, 5V TTL seviyeleri ile tam uyumludur.

Modbus RTU desteği var mı?

Evet, bu entegre Modbus RTU gibi RS-485 tabanlı protokollerle uyumludur.

Bu entegreyi breadboard üzerinde kullanabilir miyim?

Hayır, SMD olduğu için doğrudan breadboard uyumlu değildir; adaptör kartı gerekir.

Stok durumu nedir?

Ürün stoklarımızda mevcuttur ve aynı gün kargoya verilmektedir.

MAX485 SMD entegresi ile yer tasarrufu sağlayan güvenilir ve hızlı seri iletişim projeleri geliştirin. Hemen sipariş verin!
