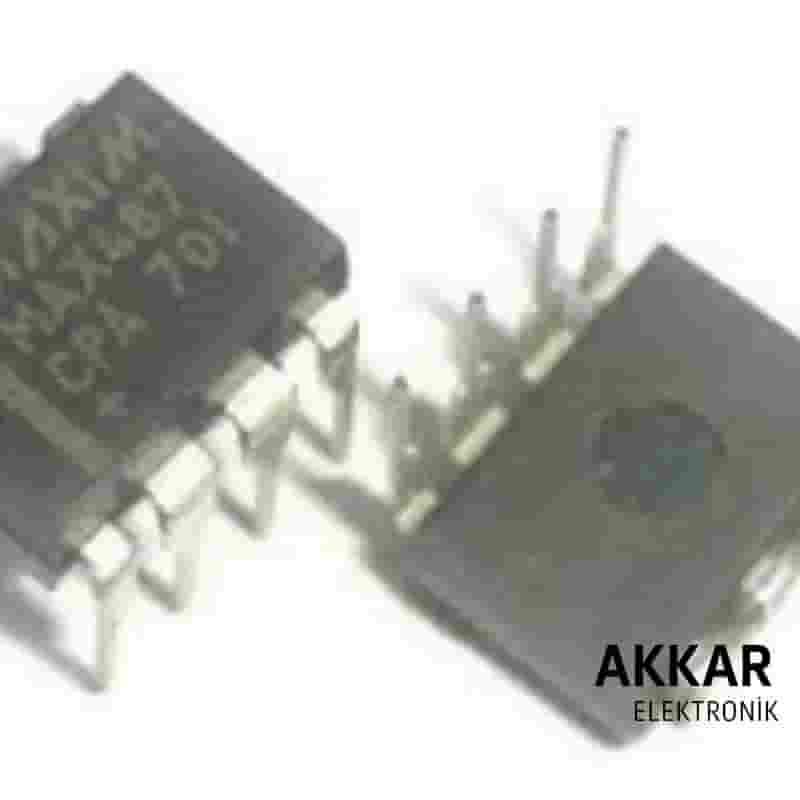

MAX487 RS-485/RS-422 Alıcı-Sürücü Transceiver – DIP-8

MAX487, RS-485 ve RS-422 seri iletişim protokolleri için tasarlanmış düşük güçlü, tek transceiver entegresidir. Hem sürücü (driver) hem de alıcı (receiver) işlevlerini tek çipte birleştirir. DIP-8 kılıf yapısıyla breadboard ve delik montajlı uygulamalarda rahatlıkla kullanılabilir. Düşük akım tüketimi sayesinde batarya destekli sistemlerde tercih edilir.

Ürün Özellikleri

• RS-485 ve RS-422 uyumlu haberleşme
• ±7V diferansiyel giriş toleransı
• 5V tek kaynak besleme ile çalışma
• Düşük güç tüketimi: 120 µA tipik çalışma akımı
• 1 Mbps’ye kadar veri iletim hızı
• 32 adede kadar transceiver ile aynı veri hattında çalışma
• Fail-safe giriş koruması
• TTL/CMOS ile uyumlu giriş/çıkış
• DIP-8 delik montaj (THT) kılıf

Kullanım Alanları

• Modbus RTU ve endüstriyel iletişim sistemleri
• Mikrodenetleyici ve sensör iletişimi
• Uzun mesafeli seri haberleşme
• Veri toplama sistemleri
• Gömülü sistem uygulamaları

Avantajları

• Ultra düşük güç tüketimi ile batarya dostu
• Yüksek empedanslı (tri-state) çıkış desteği
• Basit kontrol mantığı ile kolay sürme
• Arduino, STM32, PIC vb. sistemlerle doğrudan uyum

Pin Dizilimi (DIP-8)

Pin 1: RO (Receiver Output)
Pin 2: RE̅ (Receiver Enable – aktif düşük)
Pin 3: DE (Driver Enable)
Pin 4: DI (Driver Input)
Pin 5: GND
Pin 6: A (Diferansiyel sinyal hattı +)
Pin 7: B (Diferansiyel sinyal hattı -)
Pin 8: Vcc (+5V)

Teknik Doküman (Datasheet)

MAX487 datasheet için buraya tıklayın.

Kutu İçeriği

• 1 x MAX487 RS-485 Transceiver Entegre – DIP-8

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı gönderim
• Orijinal ve güvenilir ürün
• Teknik destek ve uygun fiyat
• Güvenli ödeme ve müşteri memnuniyeti

Sıkça Sorulan Sorular (SSS)

MAX487 ile MAX485 farkı nedir?

MAX487 daha düşük akım tüketimine sahiptir, bu nedenle düşük güçlü uygulamalar için daha uygundur.

Modbus RTU haberleşmesinde kullanılır mı?

Evet, RS-485 tabanlı tüm Modbus uygulamalarıyla uyumludur.

DIP-8 kılıf nerelerde avantaj sağlar?

Prototipleme, breadboard ve delik montajlı kart tasarımlarında kolay kullanım sunar.

Arduino ile uyumlu mudur?

Evet, 5V seviyeli giriş çıkışları Arduino ve diğer mikrodenetleyicilerle tam uyumludur.

Bu entegre kaç cihazla aynı hatta kullanılabilir?

RS-485 standardı gereği 32 transceiver’a kadar aynı hat üzerinde çalışabilir.
