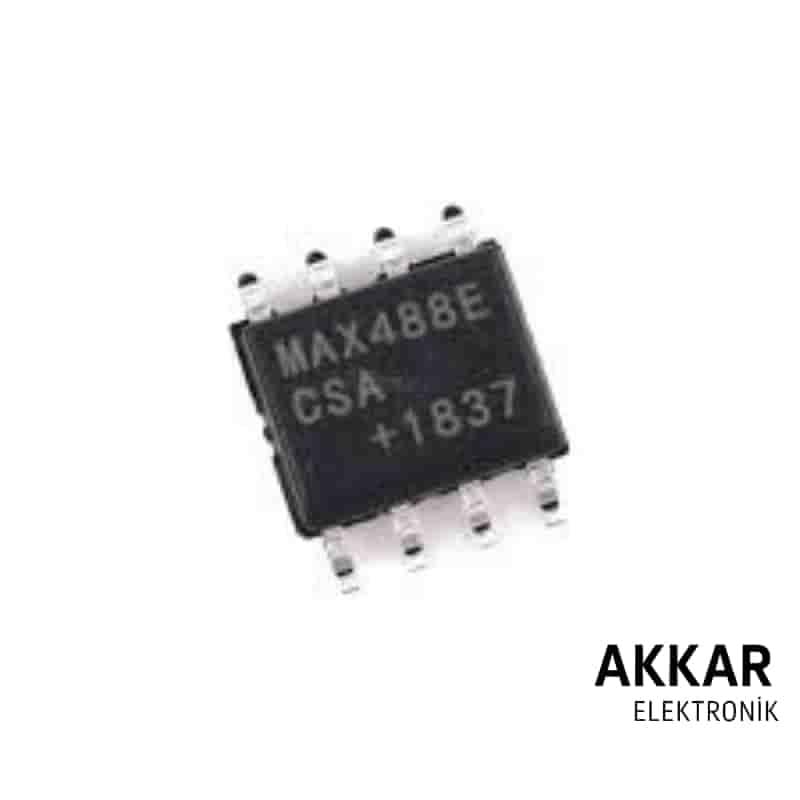

MAX488ECSA RS-485/RS-422 Düşük Güçlü SMD Transceiver – SOP-8 Interface IC

MAX488ECSA, RS-485 ve RS-422 haberleşme protokolleri için geliştirilmiş düşük güçlü ve ESD korumalı bir transceiver (alıcı-sürücü) entegresidir. SOP-8 SMD paketi sayesinde alan tasarrufu sağlar ve yüzeye montajlı devrelerde kullanıma uygundur. Gelişmiş EMI ve ESD korumaları sayesinde endüstriyel haberleşme sistemleri için idealdir.

Ürün Özellikleri

• RS-485/RS-422 uyumlu haberleşme
• Half-duplex (yarı çift yönlü) haberleşme desteği
• ±15kV ESD koruma (IEC 1000-4-2 ile uyumlu)
• +5V besleme ile çalışma
• 120 µA tipik güç tüketimi
• 1 Mbps’ye kadar veri iletim hızı
• TTL/CMOS uyumlu giriş/çıkış
• SOP-8 yüzey montaj paketi (SMD)
• -40°C ila +85°C çalışma sıcaklığı aralığı

Kullanım Alanları

• Endüstriyel haberleşme sistemleri
• Modbus RTU uygulamaları
• Uzun mesafeli veri iletişimi
• Mikrodenetleyici tabanlı sistemler
• Enerji verimli sensör ağları

Avantajları

• Gelişmiş ESD koruması ile güvenli çalışma
• Düşük güç tüketimi
• Kompakt SOP-8 SMD paket ile yerden tasarruf
• Arduino, STM32 ve benzeri sistemlerle uyumlu

Pin Dizilimi (SOP-8)

1: RO – Receiver Output
2: RE̅ – Receiver Enable (aktif düşük)
3: DE – Driver Enable
4: DI – Driver Input
5: GND – Toprak
6: A – Diferansiyel hat (pozitif)
7: B – Diferansiyel hat (negatif)
8: Vcc – +5V besleme

Teknik Doküman (Datasheet)

MAX488ECSA datasheet için buraya tıklayın.

Kutu İçeriği

• 1 x MAX488ECSA RS-485/RS-422 Transceiver Entegre – SOP-8 SMD

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı gönderim
• Orijinal ve test edilmiş ürün garantisi
• Uygun fiyat ve teknik destek
• Güvenli alışveriş altyapısı

Sıkça Sorulan Sorular (SSS)

MAX488ECSA DIP versiyonundan farkı nedir?

SOP-8 versiyon yüzey montaj (SMD) tipi olup daha kompakt bir yapıya sahiptir.

ESD koruması var mı?

Evet, IEC 1000-4-2 standardına uygun ±15kV ESD korumasına sahiptir.

Arduino ile uyumlu mudur?

Evet, 5V TTL seviyeleriyle doğrudan uyumludur.

Hangi protokollerle çalışır?

RS-485 ve RS-422 protokollerinde kullanılabilir. Modbus RTU için uygundur.

Stokta mevcut mu?

Evet, ürün stoklarımızda mevcuttur ve aynı gün kargoya verilmektedir.

MAX488ECSA entegresi ile yerden tasarruf sağlayan, düşük güç tüketimli ve ESD korumalı RS-485 haberleşme çözümlerini projelerinize kolayca entegre edin. Hemen sipariş verin!
