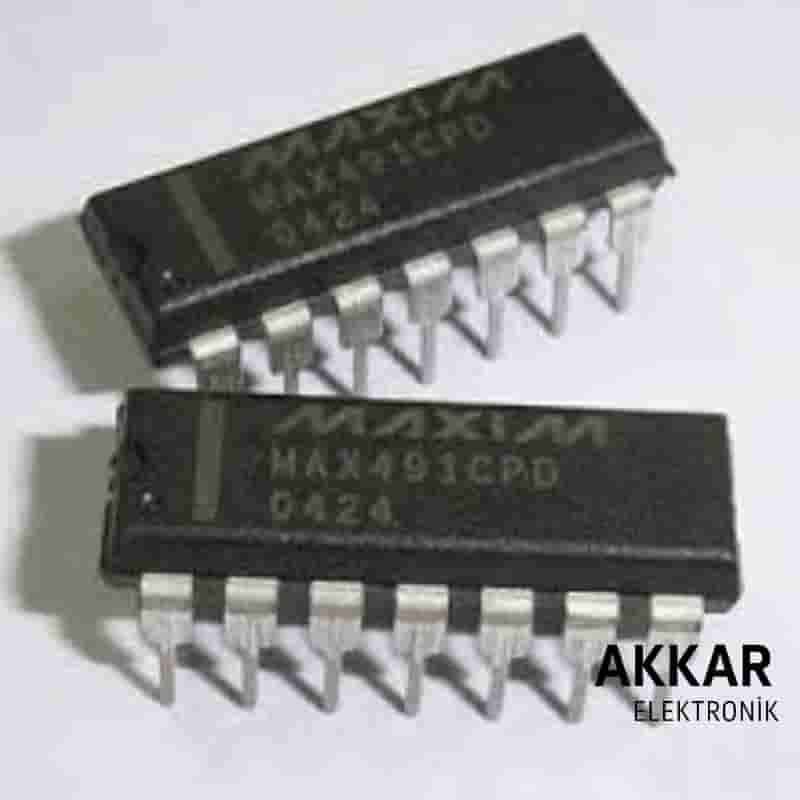

MAX491CPD RS-485/RS-422 Tam Çift Yönlü Transceiver – DIP-14

MAX491CPD, RS-485/RS-422 protokolleri için geliştirilmiş tam çift yönlü (full-duplex) çalışabilen bir seri iletişim entegresidir. Yüksek empedanslı çıkışlar, düşük güç tüketimi ve EMI koruması ile endüstriyel uygulamalar için idealdir. Standart DIP-14 kılıf yapısıyla prototipleme ve THT montajlarda kolay kullanım sağlar.

Ürün Özellikleri

• RS-485 ve RS-422 uyumlu tam çift yönlü haberleşme
• +5V besleme ile çalışma
• ±7V diferansiyel sinyal toleransı
• 2.5 Mbps’ye kadar veri iletim hızı
• Fail-safe giriş koruması
• Düşük güç tüketimi: 300 µA standby
• TTL/CMOS seviyeleriyle uyumlu giriş/çıkış
• DIP-14 delik montaj (THT) kılıf
• Geniş çalışma sıcaklığı: 0°C ~ +70°C

Kullanım Alanları

• Modbus RTU master/slave sistemleri
• Endüstriyel otomasyon
• Gömülü sistemlerde veri alışverişi
• Uzun mesafe haberleşme devreleri
• Veri toplama ve SCADA sistemleri

Avantajları

• Tam çift yönlü haberleşme (RX ve TX aynı anda)
• Düşük güç tüketimi ile batarya destekli sistemlerde kullanım
• DIP-14 paketi sayesinde kolay montaj ve prototipleme
• Arduino, STM32, PIC gibi sistemlerle uyumlu

Pin Dizilimi (DIP-14)

1: RO (Receiver Output A)
2: RE̅ (Receiver Enable A)
3: DE (Driver Enable A)
4: DI (Driver Input A)
5: GND
6: A (Diferansiyel Hat +)
7: B (Diferansiyel Hat -)
8: Y (Diferansiyel Hat +)
9: Z (Diferansiyel Hat -)
10: DI (Driver Input B)
11: DE (Driver Enable B)
12: RE̅ (Receiver Enable B)
13: RO (Receiver Output B)
14: Vcc (+5V)

Teknik Doküman (Datasheet)

MAX491 datasheet için buraya tıklayın.

Kutu İçeriği

• 1 x MAX491CPD RS-485/RS-422 Transceiver Entegre – DIP-14

Neden Akkar Elektronik?

• Stoktan aynı gün kargo imkânı
• Orijinal ürün garantisi
• Teknik destek ve uygun fiyat avantajı
• Güvenli ödeme altyapısı

Sıkça Sorulan Sorular (SSS)

MAX491CPD nedir?

MAX491CPD, RS-485/RS-422 protokolüyle çalışan tam çift yönlü bir haberleşme entegresidir.

Bu entegre Arduino ile çalışır mı?

Evet, 5V TTL uyumlu olduğu için Arduino gibi sistemlerle doğrudan uyumludur.

Hangi haberleşme protokolleriyle uyumludur?

RS-485 ve RS-422 protokollerini destekler. Modbus RTU sistemlerinde de kullanılabilir.

DIP-14 paketin avantajı nedir?

Delik montaj (THT) özelliği sayesinde breadboard ve prototipleme kartlarına doğrudan takılabilir.

Stok durumu nedir?

Ürün stoklarımızda mevcuttur ve aynı gün kargo seçeneğiyle gönderilmektedir.
