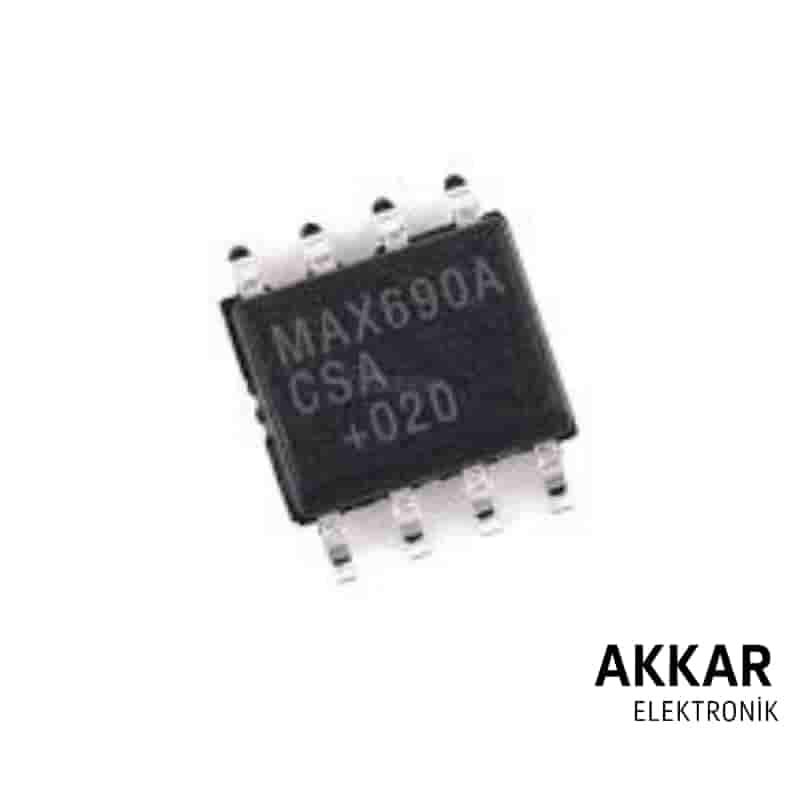

MAX690 Güç Denetim ve Reset Entegresi – SOIC-8 SMD

MAX690 SOIC-8, mikrodenetleyici sistemlerinin kararlı çalışmasını sağlamak amacıyla geliştirilmiş, voltaj denetimi, sıfırlama (reset) üretimi ve watchdog zamanlayıcı içeren entegre bir devredir. SOIC-8 yüzey montaj (SMD) paketi sayesinde kompakt ve yer tasarruflu tasarımlar için uygundur.

Ürün Özellikleri

• +5V sistemler için voltaj gözetimi
• Düşük voltaj algılama ve otomatik reset üretimi
• Watchdog zamanlayıcı ile sistem güvenliği
• RESET ve RESET̅ çıkışları
• Manuel reset giriş pini (MR̅)
• SOIC-8 SMD kılıf – kompakt tasarım
• Düşük akım tüketimi – enerji verimli
• Çalışma sıcaklığı: -40°C ~ +85°C

Kullanım Alanları

• Mikrodenetleyici tabanlı sistemler
• Endüstriyel gömülü sistemler
• Batarya destekli kontrol devreleri
• UPS ve güç izleme devreleri
• Enerji verimli IoT cihazları

Avantajları

• Güç kaynağı kararsızlıklarında sistem koruması
• Watchdog ile donmalara karşı önlem
• Kompakt yapısıyla küçük boyutlu tasarımlar için ideal
• Yüzeye montaj (SMD) kolaylığı

Pin Dizilimi (SOIC-8)

1: GND – Toprak
2: RESET
3: RESET̅
4: MR̅ – Manuel Reset Girişi
5: WDI – Watchdog Girişi
6: Vcc – Besleme Girişi (+5V)
7: NC – Bağlantısız
8: NC – Bağlantısız

Teknik Doküman (Datasheet)

MAX690 datasheet için buraya tıklayın.

Kutu İçeriği

• 1 x MAX690 Güç Denetim Entegresi – SOIC-8 SMD

Neden Akkar Elektronik?

• Aynı gün kargo seçeneği
• Orijinal, test edilmiş ürün garantisi
• Teknik destek ve uygun fiyat
• Güvenli ödeme altyapısı

Sıkça Sorulan Sorular (SSS)

MAX690 SOIC-8 ne işe yarar?

Mikrodenetleyici sistemlerde voltaj düşüşlerini izleyerek otomatik reset üretir ve watchdog fonksiyonuyla sistemi izler.

SMD kılıf mı yoksa DIP mi kullanmalıyım?

Alan tasarrufu istiyorsanız SOIC-8 (SMD) versiyonu tercih edebilirsiniz; prototipleme için DIP uygundur.

Arduino sistemlerinde kullanılabilir mi?

Evet, Arduino ve benzeri 5V mikrodenetleyici sistemleriyle uyumludur.

Manuel reset özelliği nasıl çalışır?

MR̅ pinine kısa süreli lojik 0 uygulanması manuel reset tetikler.

Ürün stokta mevcut mu?

Evet, stoklarımızda mevcuttur ve siparişiniz aynı gün kargoya verilir.

MAX690 SOIC-8 ile mikrodenetleyici projelerinize profesyonel güç yönetimi ve güvenli reset özellikleri ekleyin. Akkar Elektronik güvencesiyle şimdi sipariş verin!
