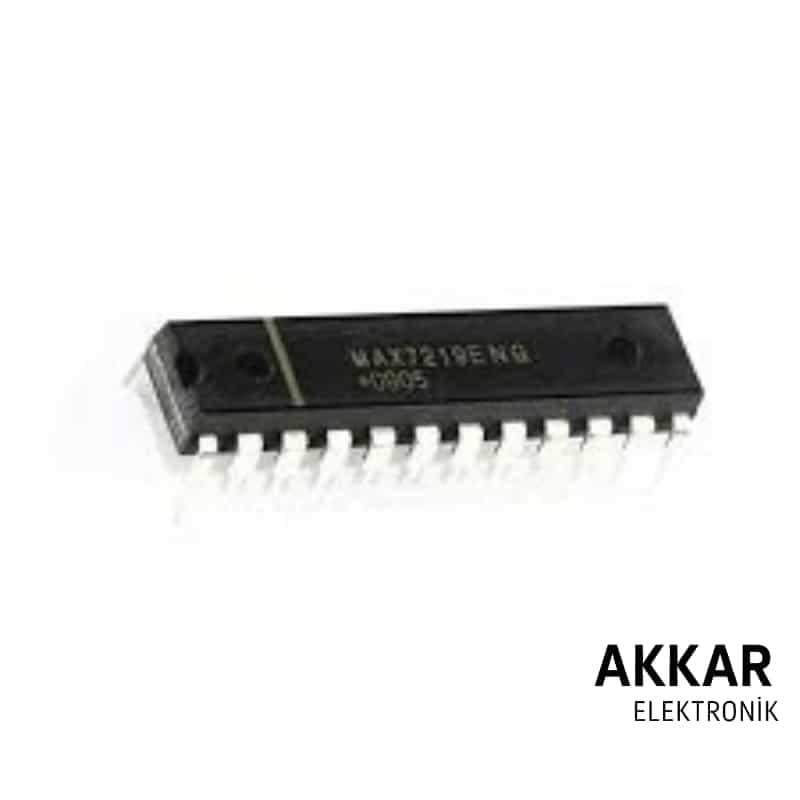

MAX7219ENG 7 Segment Display LED Sürücü Entegre

MAX7219ENG, mikrodenetleyiciler ile SPI arabirimi7 segment LED display, LED bar graph ya da 8x8 LED matris ekranları kolayca kontrol etmenizi sağlar. Tek entegre ile çok sayıda LED sürülebilir ve düşük pin kullanımıyla sistem kaynakları korunur. Gelişmiş parlaklık kontrolü ve hata algılama özellikleriyle profesyonel uygulamalara uygundur.

Ürün Özellikleri

• 8 basamaklı 7 segment LED display sürme
• SPI seri haberleşme (DIN, CLK, LOAD)
• Dahili BCD kodlayıcı
• Parlaklık kontrolü (dijital dimmer)
• Harici direnç ile akım kontrolü
• Shutdown (kapatma) ve test modları
• 5V besleme voltajı
• Yüzey montajlı (SMD) versiyon – SOP/ENG
• Daisy-chain bağlantı desteği (çoklu entegre kullanımı)

Kullanım Alanları

• Sayısal göstergeler (zamanlayıcı, sayaç, termometre)
• 8x8 dot matrix display uygulamaları
• Arduino ve STM32 projeleri
• Endüstriyel gösterge panelleri
• Hobi elektroniği ve eğitim kitleri

Avantajları

• 3 pin ile çoklu LED kontrolü
• Programlaması kolay, açık kaynak kütüphanelerle destekli
• Düşük güç tüketimi
• Daisy-chain ile birden fazla entegre bağlanabilir

Pin Dizilimi (Örnek 24-Pin SOP)

1: DIN (Veri Girişi)
13: LOAD / CS
12: CLK (Saat Sinyali)
19: GND
24: V+ (Besleme 5V)
2–11, 14–23: Segment ve digit çıkışları

Teknik Doküman (Datasheet)

MAX7219 datasheet için buraya tıklayın.

Kutu İçeriği

• 1 x MAX7219ENG LED Display Driver Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün gönderim
• Uygun fiyat, orijinal ürün garantisi
• Teknik destek ve hızlı müşteri hizmeti
• Kolay iade ve güvenli alışveriş

Sıkça Sorulan Sorular (SSS)

MAX7219 hangi ekran türlerini destekler?

7 segment display, LED bar ve 8x8 LED matris ekranlar ile çalışabilir.

Arduino ile çalışır mı?

Evet, Arduino IDE içinde hazır kütüphanelerle desteklenmektedir (LedControl, MD_MAX72XX vb.).

Birden fazla entegre bağlayabilir miyim?

Evet, daisy-chain yöntemi ile ardışık şekilde bağlanabilir ve tek MCU ile kontrol edilebilir.

Harici direnç kullanmalı mıyım?

Evet, LED akım sınırlaması için harici direnç gereklidir (genellikle 10kΩ). Datasheet’te detaylı bilgi yer alır.

Stokta var mı?

Evet, stoklarımızda mevcuttur ve siparişiniz aynı gün kargoya verilir.

MAX7219ENG ile LED display projelerinizi hızlı ve profesyonel şekilde oluşturun. Şimdi sipariş verin, projelerinize ışıltı katın!
