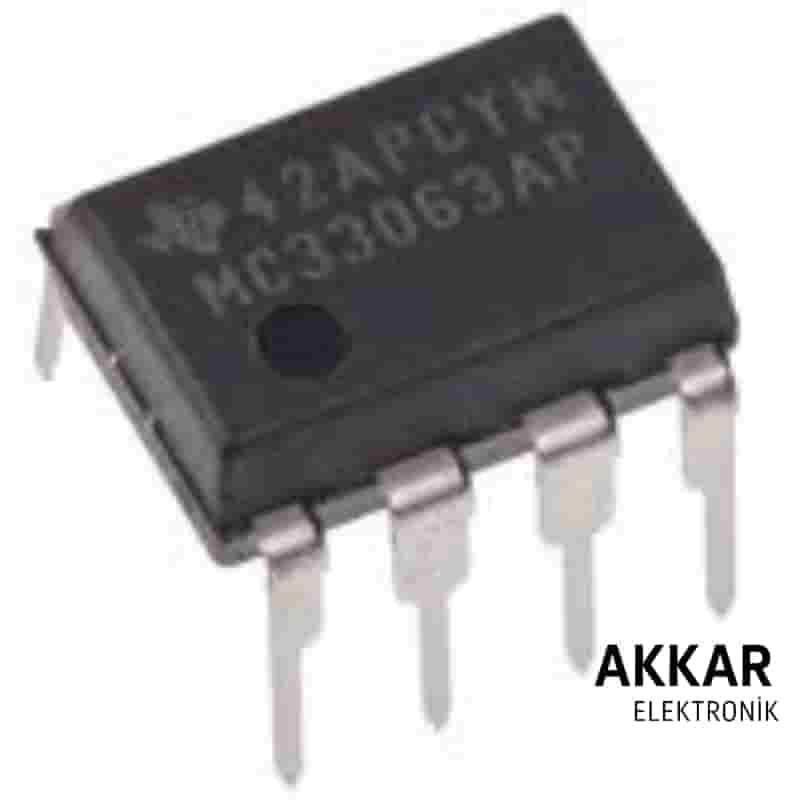

MC33063AP DC-DC Dönüştürücü Entegre – DIP-8

MC33063AP, düşük bileşen sayısıyla step-up (boost), step-down (buck) ve invertör tipinde DC-DC güç dönüştürücü devreler oluşturmanıza olanak sağlayan entegre bir çözümdür. Geniş besleme aralığı, dahili osilatör, referans voltaj kaynağı ve darbe genişlik modülasyonu (PWM) kontrol devresi içerir.

Ürün Özellikleri

• Geniş besleme voltajı aralığı: 3V – 40V
• 1.5A anahtarlama transistör çıkışı
• Dahili osilatör (ayarlanabilir frekans)
• Yüksek verimlilik: %70 – %85
• Farklı topolojilerle kullanılabilir: Boost, Buck, Inverter
• DIP-8 kılıf ile prototiplemeye uygun
• Çalışma sıcaklığı: 0°C – +70°C

Kullanım Alanları

• Bataryalı sistemlerde voltaj regülasyonu
• Taşınabilir elektronik güç kaynakları
• Güneş enerjili sistemlerde şarj regülatörleri
• Endüstriyel DC-DC güç dönüştürücü devreler
• Arduino ve mikrodenetleyici tabanlı güç projeleri

Avantajları

• Çok yönlü dönüştürme desteği: step-up, step-down, inverter
• Düşük maliyetli, güvenilir güç çözümü
• Az bileşenle kolay devre kurulumu
• Prototipleme için ideal DIP-8 kılıf

Pin Dizilimi (DIP-8)

1: Switch Collector (Harici transformatör veya indüktör bağlantısı)
2: Switch Emitter
3: Timing Capacitor (Osilatör frekans ayarı)
4: GND
5: Comparator Inverting Input
6: V_CC (Besleme girişi)
7: I_{pk sense} (Akım algılama)
8: Driver Output

Teknik Doküman (Datasheet)

MC33063 datasheet için buraya tıklayın.

Kutu İçeriği

• 1 x MC33063AP DC-DC Dönüştürücü Entegre – DIP-8

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı gönderim
• Orijinal, test edilmiş ve uygun fiyatlı ürünler
• Güvenli ödeme, teknik destek hizmeti
• Kolay iade ve müşteri memnuniyeti garantisi

Sıkça Sorulan Sorular (SSS)

MC33063AP hangi tip dönüştürücü devrelerde kullanılır?

Boost (step-up), buck (step-down) ve inverter (ters çevirici) devrelerde kullanılabilir.

Besleme voltajı nedir?

3V ile 40V arasında çalışabilir. Çıkış voltajı devre tasarımına göre ayarlanabilir.

Arduino projelerinde kullanılabilir mi?

Evet, özellikle batarya ile çalışan sistemlerde voltaj sabitleme amacıyla kullanılabilir.

Çıkış akımı ne kadardır?

Dahili anahtarlama transistörü ile 1.5A'e kadar çıkış sağlayabilir.

Stokta mevcut mu?

Evet, stoklarımızda bulunmakta olup aynı gün kargoya verilmektedir.
