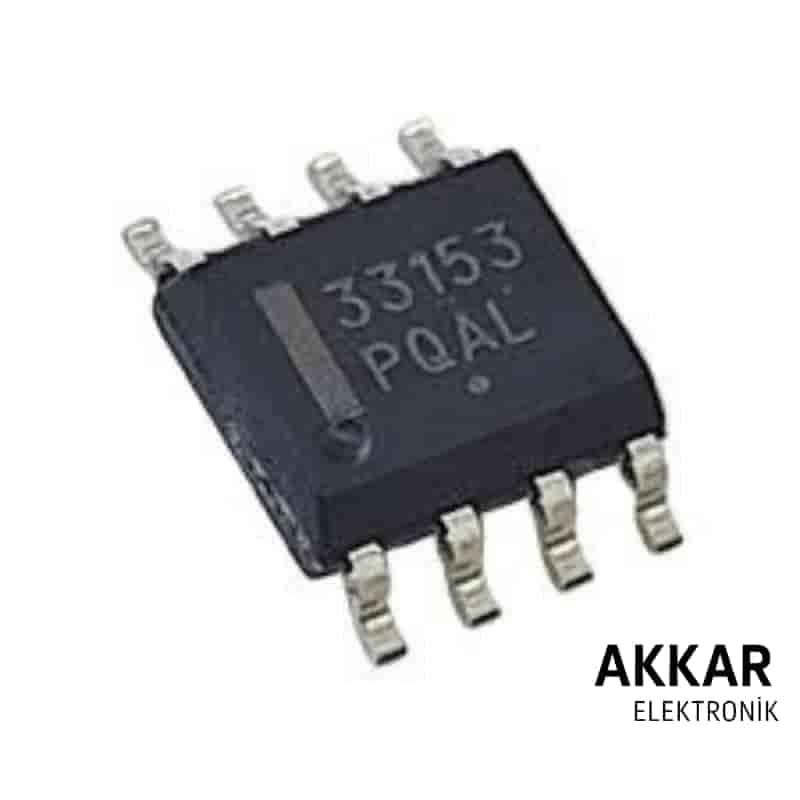

MC33153 High-Speed Gate Driver – SOIC-8 SMD Entegre

MC33153, yüksek hızlı low-side MOSFET ve IGBT gate driver olarak çalışan, SOIC-8 SMD kılıfında sunulan bir entegredir. SMPS (anahtarlamalı güç kaynakları), motor kontrol sistemleri ve DC-DC dönüştürücü devreleri gibi yüksek frekanslı uygulamalar için tasarlanmıştır. Çıkış aşamasında darbe akımı destekler ve gecikme süresi oldukça düşüktür.

Ürün Özellikleri

• Yüksek hızlı gate driver
• Low-side MOSFET ve IGBT sürücü
• Giriş voltajı aralığı: 4.5V – 16V
• 2A tipik çıkış akımı (sürücü kapasitesi)
• Düşük gecikme süresi: < 100ns
• SOIC-8 yüzey montajlı kılıf
• Termal koruma ve UVLO (low voltage lockout)

Kullanım Alanları

• DC-DC dönüştürücü devreleri
• Motor sürücü devreleri
• UPS ve invertör sistemleri
• SMPS (anahtarlamalı güç kaynakları)
• Yüksek frekanslı MOSFET/IGBT tetikleme uygulamaları

Avantajları

• Yüksek anahtarlama hızı sayesinde düşük anahtarlama kaybı
• Düşük güç tüketimi
• Kompakt SOIC-8 tasarımı ile yer tasarrufu
• EMI azaltıcı tasarım

Pin Dizilimi (SOIC-8)

1: V_CC
2: IN (Giriş sinyali)
3: GND
4: NC (Bağlantısız)
5–6: OUT (Gate çıkışı)
7: NC
8: UVLO (Gerilim düşümü kilidi – içsel kullanım)

Teknik Doküman (Datasheet)

MC33153 datasheet için buraya tıklayın.

Kutu İçeriği

• 1 x MC33153 SOIC-8 Gate Driver Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı gönderim
• Test edilmiş, orijinal ürün garantisi
• Uygun fiyat, güvenli ödeme altyapısı
• Teknik destek hizmeti

Sıkça Sorulan Sorular (SSS)

MC33153 hangi tür transistörleri sürebilir?

Low-side konfigürasyonda N-kanal MOSFET ve IGBT transistörleri sürebilir.

Arduino gibi düşük voltajlı sistemlerle çalışır mı?

4.5V üzeri besleme voltajı ile kullanıldığında uyumlu olabilir, seviye çevirici gerekebilir.

Çıkış akımı ne kadar?

Tipik olarak 2A sürücü akımı kapasitesine sahiptir.

SMD tasarımlara uygun mu?

Evet, SOIC-8 yüzey montajlı tasarımı sayesinde kompakt PCB’lerde rahatlıkla kullanılabilir.

Stok durumu nedir?

Ürün stoklarımızda mevcuttur ve siparişiniz aynı gün kargoya verilir.

MC33153 ile yüksek hızlı, güvenilir ve verimli gate sürücü devreleri oluşturun. Hemen sipariş verin, sistemlerinizi optimize edin!
