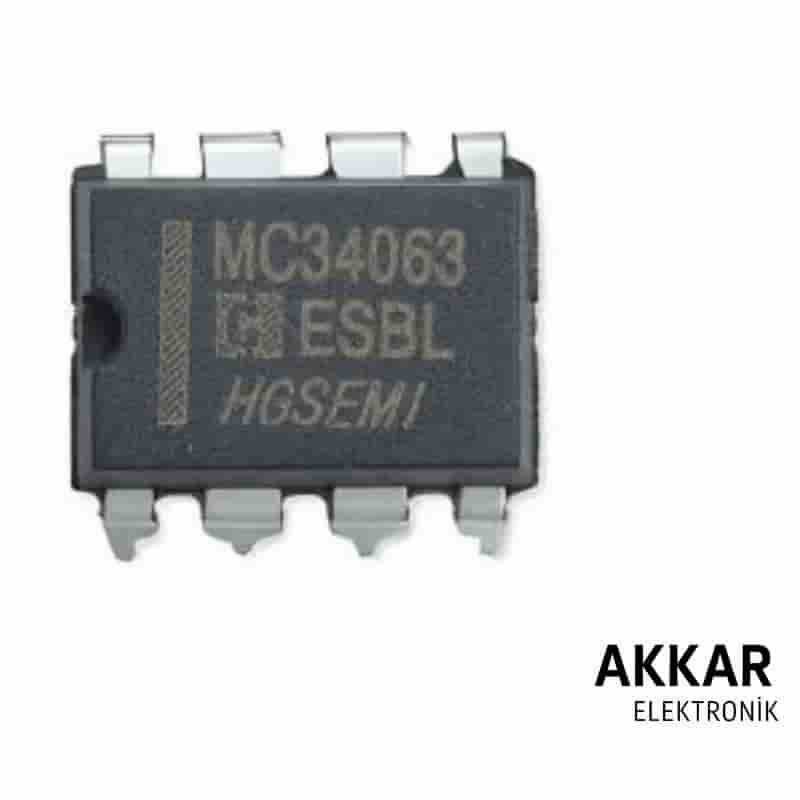

MC34063 DC-DC Dönüştürücü – DIP-8 Entegre

MC34063, uygun maliyetli ve çok yönlü bir DC-DC güç dönüştürücü entegresidir. Boost (step-up), buck (step-down) ve inverter (tersleyici) konfigürasyonlarında kullanılabilir. Entegre içinde osilatör, referans voltaj kaynağı, karşılaştırıcı ve switching transistör bulunmaktadır. DIP-8 kılıfı sayesinde lehimlemesi kolay ve prototiplemeye uygundur.

Ürün Özellikleri

• Geniş besleme voltaj aralığı: 3V – 40V
• 1.5A anahtarlama transistör çıkışı
• Dahili osilatör (frekansta ayarlanabilir)
• Dahili referans voltaj: 1.25V
• Yüksek verimlilik: %70 – %85
• Düşük harici bileşen ihtiyacı
• DIP-8 delik montaj (THT) kılıf

Kullanım Alanları

• Bataryalı sistemler için voltaj dönüştürücüler
• Güneş enerjili şarj sistemleri
• Arduino ve mikrodenetleyici projeleri
• Taşınabilir güç kaynakları
• Gömülü sistemlerde enerji yönetimi

Avantajları

• Boost, buck ve inverter konfigürasyon desteği
• Kompakt ve düşük maliyetli çözüm
• Kolay uygulama ve devre tasarımı
• Prototipleme için uygun DIP-8 paket

Pin Dizilimi (DIP-8)

1: Switch Collector
2: Switch Emitter
3: Timing Capacitor
4: GND
5: Comparator Inverting Input
6: V_CC
7: I_{pk sense}
8: Driver Output

Teknik Doküman (Datasheet)

MC34063 datasheet için buraya tıklayın.

Kutu İçeriği

• 1 x MC34063 DC-DC Dönüştürücü Entegre – DIP-8

Neden Akkar Elektronik?

• Stoktan aynı gün gönderim
• Orijinal ve uygun fiyatlı ürünler
• Teknik destek ve hızlı iletişim
• Güvenli alışveriş altyapısı

Sıkça Sorulan Sorular (SSS)

MC34063 hangi dönüştürme modlarında çalışır?

Boost (yükseltici), buck (düşürücü) ve inverter (negatif çıkış) konfigürasyonlarında çalışabilir.

Arduino ile kullanılabilir mi?

Evet, özellikle 5V/3.3V besleme ihtiyacı olan projelerde kullanılır.

Çıkış akımı ne kadar?

1.5A’e kadar çıkış sağlayabilir, ancak uygun soğutma ve tasarım gereklidir.

Hangi frekanslarda çalışır?

Dahili osilatör harici RC bileşenle ayarlanabilir, tipik değerler 100kHz civarındadır.

Stokta mevcut mu?

Evet, ürün stoklarımızda mevcuttur ve aynı gün kargoya verilir.
