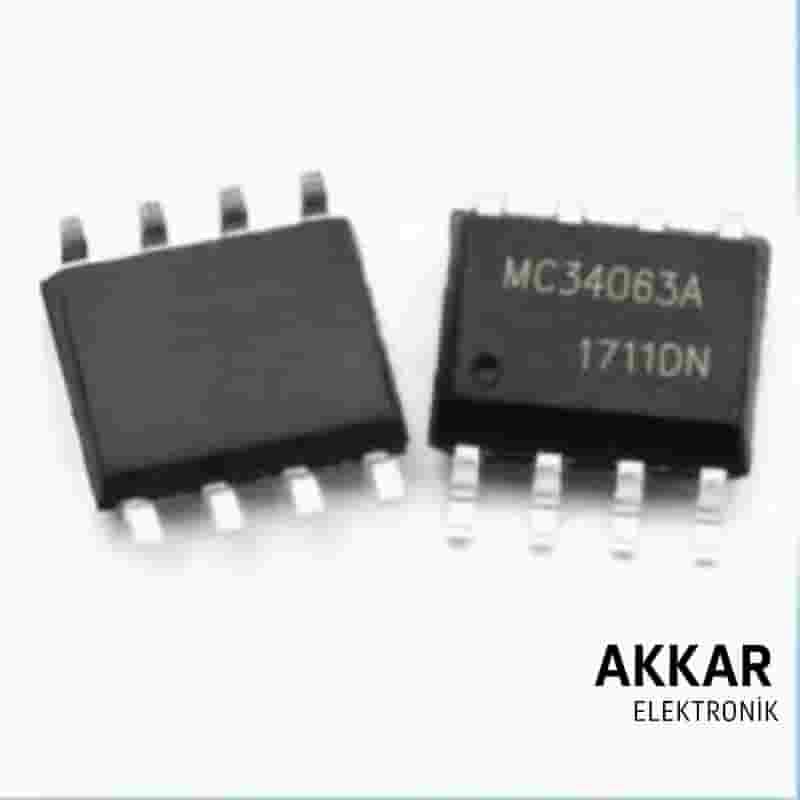

MC34063 DC-DC Dönüştürücü – SOIC-8 SMD Entegre

MC34063, boost (step-up), buck (step-down) ve inverter (negatif voltaj üreten) konfigürasyonlarda DC-DC dönüştürücü olarak kullanılan bir güç yönetim entegresidir. Kompakt SOIC-8 SMD kılıfı sayesinde yüzey montajlı devrelerde yerden tasarruf sağlar. Dahili switching transistörü, osilatörü, voltaj referansı ve karşılaştırıcısıyla tek bir paket içinde komple bir çözüm sunar.

Ürün Özellikleri

• Geniş besleme voltaj aralığı: 3V – 40V
• Dahili 1.5A switching transistör
• Ayarlanabilir osilatör frekansı (harici kapasitör ile)
• Referans voltaj: 1.25V
• Yüksek verimlilik: %70 – %85
• SOIC-8 SMD kılıf
• Düşük bileşen gereksinimi ile ekonomik çözüm

Kullanım Alanları

• Taşınabilir güç kaynakları
• Arduino ve gömülü sistem projeleri
• Güneş enerjili şarj sistemleri
• 3.3V/5V regülasyon devreleri
• Motor sürücü ve sensör devreleri

Avantajları

• Boost, buck ve inverter konfigürasyonlarını destekler
• Kompakt SOIC-8 tasarımı ile yerden tasarruf sağlar
• Prototipleme ve seri üretim için uygundur
• Düşük maliyetli ve güvenilir çözüm

Pin Dizilimi (SOIC-8)

1: Switch Collector
2: Switch Emitter
3: Timing Capacitor
4: GND
5: Comparator Inverting Input
6: V_CC
7: I_{pk sense}
8: Driver Output

Teknik Doküman (Datasheet)

MC34063 datasheet için buraya tıklayın.

Kutu İçeriği

• 1 x MC34063 SOIC-8 SMD DC-DC Dönüştürücü Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün gönderim
• Orijinal, test edilmiş ürün garantisi
• Uygun fiyatlar ve güvenli ödeme
• Teknik destek ve memnuniyet odaklı hizmet

Sıkça Sorulan Sorular (SSS)

MC34063 hangi tip devrelerde kullanılır?

Boost (yükseltici), buck (düşürücü) ve inverter (tersleyici) DC-DC dönüştürücü devrelerde kullanılır.

SOIC-8 SMD avantajı nedir?

Yüzey montajlı devrelerde yer tasarrufu sağlar ve kompakt tasarımlar için idealdir.

Arduino projelerinde kullanılabilir mi?

Evet, özellikle bataryalı sistemlerde voltaj sabitlemek için kullanılır.

Çıkış akımı ne kadardır?

1.5A'e kadar yükleri destekleyebilir, tasarıma bağlı olarak soğutma önerilir.

Stokta mevcut mu?

Ürün stoklarımızda mevcuttur. Aynı gün kargo imkanı ile sipariş verebilirsiniz.

MC34063 ile güçlü, verimli ve kompakt güç dönüştürme çözümleri oluşturun. Hemen sipariş verin, projelerinize değer katın!
