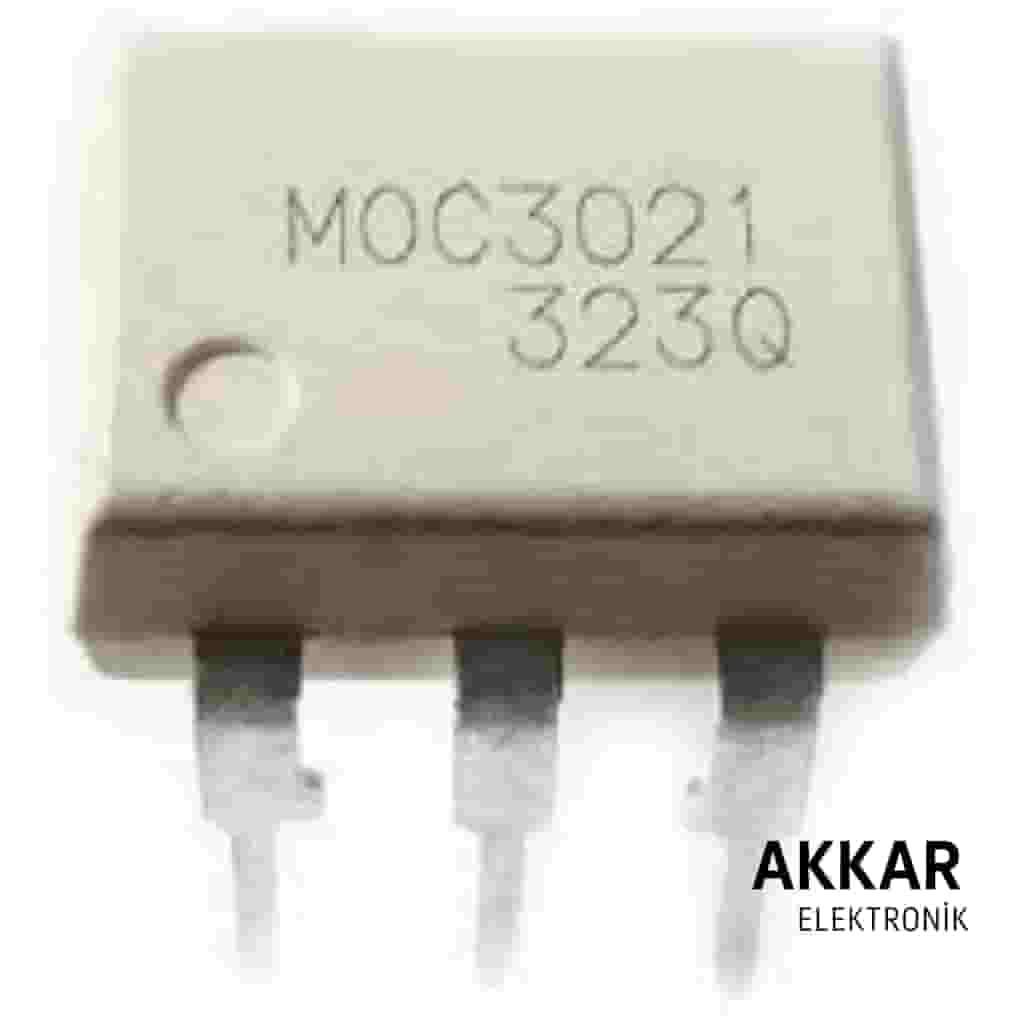

MOC3021 Optokuplör Entegre – DIP-6 | Triac Çıkışlı

MOC3021, dahili kızılötesi LED ve triac kontrollü çıkış içeren bir optokuplör entegresidir. Giriş ile çıkış arasında elektriksel izolasyon sağlayarak, mikrodenetleyici gibi düşük gerilimli sistemlerle yüksek gerilimli AC yüklerin güvenli bir şekilde kontrol edilmesine olanak tanır. Sıfır geçiş algılamasız yapısı sayesinde dimmer ve faz kontrollü uygulamalarda tercih edilir.

Ürün Özellikleri

• Kılıf: DIP-6 (THT / delik montaj)
• Triac uyumlu optoizolatör çıkışı
• Giriş LED tetikleme akımı: 15 mA tipik
• Yüksek izolasyon: 5300 Vrms
• Çalışma sıcaklığı: -40°C ~ +85°C
• 0 geçiş algılamasız model (faz kontrolüne uygun)

Kullanım Alanları

• AC lamba, fan, motor gibi yüklerin mikrodenetleyici ile kontrolü
• Solid State Röle (SSR) uygulamaları
• Dimmer devreleri
• Ev otomasyon sistemleri
• Endüstriyel otomasyon kontrol sistemleri

Avantajları

• Giriş-çıkış izolasyonu ile güvenli kontrol
• Faz kontrolü ve dimmer uygulamalarına uygun yapı
• Düşük giriş akımı ihtiyacı ile mikrodenetleyicilerle uyumlu
• Dayanıklı DIP-6 kılıf sayesinde kolay devre tasarımı

Pin Dizilimi (DIP-6)

1: Anot (LED pozitif)
2: Katot (LED negatif)
3: Boş
4: Triac MT2
5: Triac Gate
6: Triac MT1

Teknik Doküman (Datasheet)

MOC3021 datasheet için buraya tıklayın.

Kutu İçeriği

• 1 x MOC3021 DIP-6 Triac Çıkışlı Optokuplör Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı kargo
• Orijinal ürün garantisi
• Uygun fiyat ve teknik destek
• Güvenli alışveriş ve memnuniyet odaklı hizmet

Sıkça Sorulan Sorular (SSS)

MOC3021 sıfır geçiş destekli midir?

Hayır, MOC3021 sıfır geçiş algılamasızdır. Bu sayede dimmer gibi faz kontrol uygulamalarında kullanılabilir.

Hangi mikrodenetleyicilerle kullanılabilir?

Arduino, STM32, PIC, ESP gibi tüm dijital çıkışlı mikrodenetleyicilerle doğrudan uyumludur.

Ekstra triac kullanmak gerekli mi?

Küçük yüklerde doğrudan kullanılabilir. Daha büyük akım gerektiren yükler için harici triac tavsiye edilir.

DIP-6 kılıf nedir?

6 pinli delik montajlı standart entegre yapısıdır. Breadboard ve lehimleme işlemlerine uygundur.

Stok durumu nedir?

Ürün stoklarımızda mevcuttur ve aynı gün kargoya verilir.
