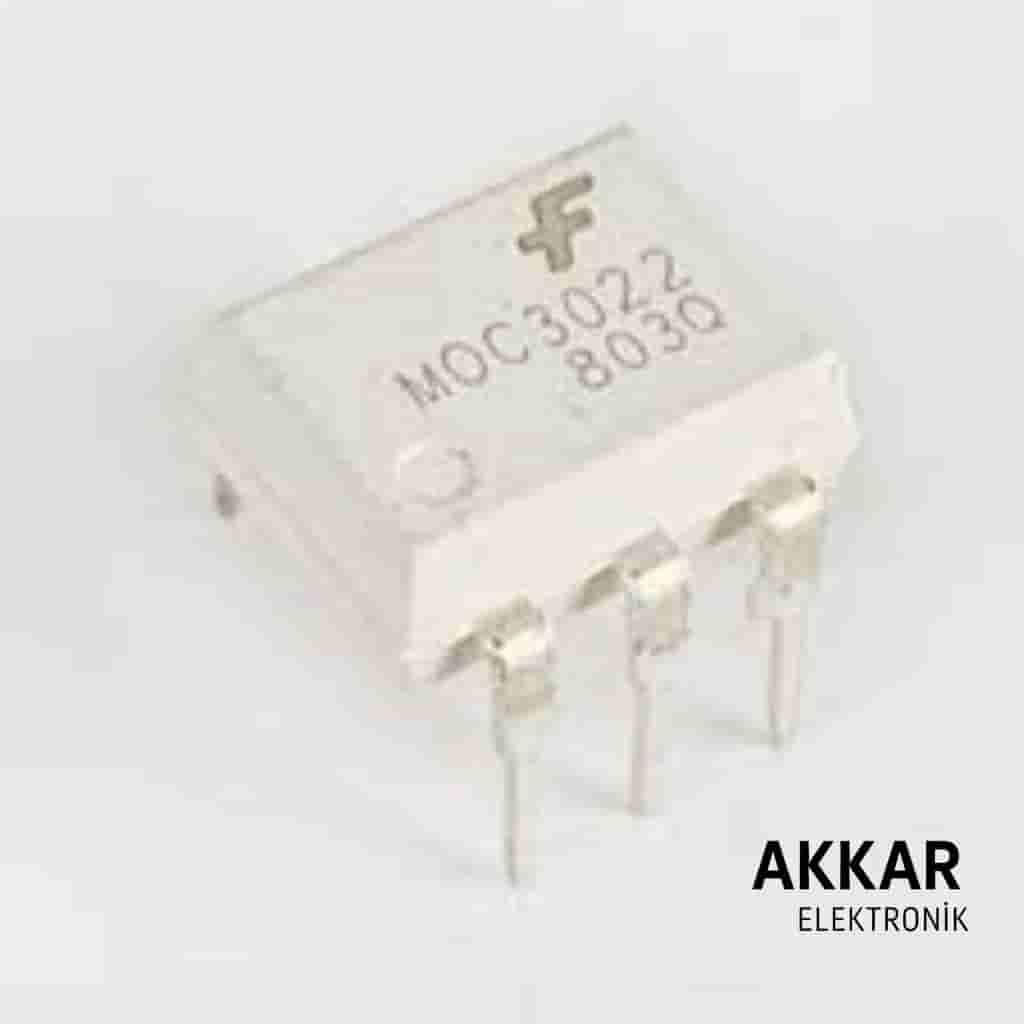

MOC3022 Triac Çıkışlı Optokuplör Entegre – DIP-6

MOC3022, iç yapısında kızılötesi LED ve triac tetikleyici bulunan bir optokuplör entegresidir. Giriş ve çıkış arasında yüksek izolasyon sağlayarak mikrodenetleyici veya dijital kontrol devrelerinden AC yükleri izole biçimde kontrol etmeyi mümkün kılar. Bu modelde sıfır geçiş özelliği bulunmaz, bu da onu faz kontrollü dimmer gibi uygulamalarda kullanıma uygun hâle getirir.

Ürün Özellikleri

• Kılıf: DIP-6 (delik montaj)
• Triac çıkış – doğrudan AC sürme
• İzolasyon voltajı: 5300 Vrms
• LED tetikleme akımı: ~15 mA
• Çıkış gerilimi: Maks. 400V AC
• Sıfır geçiş yok (faz kontrolü için ideal)
• Çalışma sıcaklığı: -40°C ~ +85°C

Kullanım Alanları

• Dimmer (ışık şiddeti ayarı) sistemleri
• Solid State Röle (SSR) kontrol devreleri
• Ev otomasyonu ve akıllı cihaz kontrolü
• Endüstriyel AC motor tetikleme
• Güç elektroniği ve izolasyon gerektiren sistemler

Avantajları

• Giriş/çıkış arasında yüksek izolasyon
• Triac çıkış ile doğrudan AC yük tetikleme
• Sıfır geçişsiz yapı ile PWM ve faz kontrol imkânı
• Düşük tetikleme akımı – mikrodenetleyici uyumlu
• DIP-6 kılıf ile prototipleme ve lehimlemeye uygun

Pin Dizilimi (DIP-6)

1: Anot (LED)
2: Katot (LED)
3: Boş
4: MT2 (Triac çıkış)
5: Gate
6: MT1 (Triac çıkış)

Teknik Doküman (Datasheet)

MOC3022 datasheet için buraya tıklayın.

Kutu İçeriği

• 1 x MOC3022 DIP-6 Triac Çıkışlı Optokuplör Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı kargo
• Orijinal, test edilmiş ürün garantisi
• Uygun fiyat ve güvenli alışveriş altyapısı
• Teknik destek ve yüksek müşteri memnuniyeti

Sıkça Sorulan Sorular (SSS)

MOC3022 ile sıfır geçiş kontrolü yapılır mı?

Hayır. Bu model sıfır geçiş algılamaz, dolayısıyla dimmer ve faz kontrollü uygulamalar için uygundur.

Arduino ve diğer mikrodenetleyicilerle kullanılabilir mi?

Evet, düşük LED tetikleme akımı sayesinde doğrudan mikrodenetleyici çıkış pinleriyle sürülebilir.

DIP-6 kılıf avantajı nedir?

Delik montajlı yapısıyla breadboard ve lehimleme uygulamalarına uygundur.

AC yük doğrudan sürülebilir mi?

Küçük yükler doğrudan sürülebilir. Yüksek akım için harici triac önerilir.
