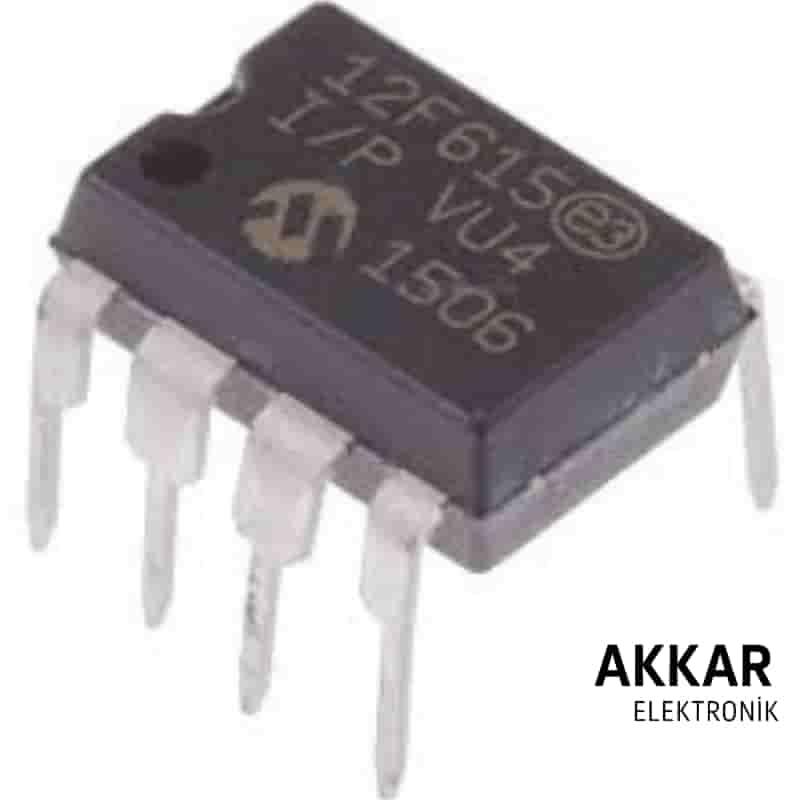

PIC12F615-I/P Mikrodenetleyici | 8-Bit MCU | DİP-8 Paket

PIC12F615-I/P mikrodenetleyici, Microchip firmasının ürettiği, yüksek performanslı ve düşük maliyetli bir 8-bit MCU’dur. Küçük boyutlu DİP-8 paketi ile prototipleme, hobi projeleri, otomasyon sistemleri ve basit kontrol devrelerinde geniş bir kullanım alanına sahiptir.

Öne Çıkan Özellikler

• 8-bit PIC işlemci çekirdeği
• 1.75KB Flash program belleği
• 64 Byte SRAM veri belleği
• 128 Byte EEPROM hafıza
• 10-bit ADC (4 kanallı)
• Komparatör ve PWM modülleri
• 4 MHz dahili osilatör (opsiyonel 8 MHz)
• Düşük güç tüketimi ve uyku modu
• Çalışma gerilimi: 2.0V - 5.5V
• DIP-8 (8 Pin Dual Inline Package)

Kullanım Alanları

• Elektronik kontrol devreleri
• Otomasyon sistemleri
• Basit motor kontrol projeleri
• LED aydınlatma ve ışık kontrol devreleri
• Hobi elektroniği ve eğitim projeleri

Teknik Özellikler

• İşlemci: 8-bit PIC çekirdeği
• Program Belleği: 1.75KB Flash
• Veri Belleği: 64 Byte SRAM
• EEPROM: 128 Byte
• ADC: 10-bit, 4 kanallı
• Çalışma Frekansı: 4 MHz (Dahili), 8 MHz opsiyonel
• PWM: 1 adet PWM modülü
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket: DIP-8

Datasheet (Veri Sayfası)

PIC12F615 Datasheet - Microchip (PDF)

Sıkça Sorulan Sorular (SSS)

1. PIC12F615 hangi projelerde kullanılır?

Küçük ve düşük maliyetli elektronik devrelerde, otomasyon sistemlerinde, LED kontrol devrelerinde ve eğitim amaçlı projelerde sıkça tercih edilir.

2. ADC özelliği mevcut mu?

Evet, 10-bit çözünürlüklü 4 adet ADC kanalı bulunmaktadır.

3. Programlama nasıl yapılır?

Microchip'in PICkit veya benzeri programlayıcılarıyla programlanabilir.

4. PWM çıkışı var mı?

Evet, 1 adet PWM çıkışı vardır. Motor kontrol ve LED dimmer devrelerinde kullanılabilir.

5. Kaç pin I/O olarak kullanılabilir?

Toplam 6 adet genel amaçlı giriş/çıkış (GPIO) pini vardır.
