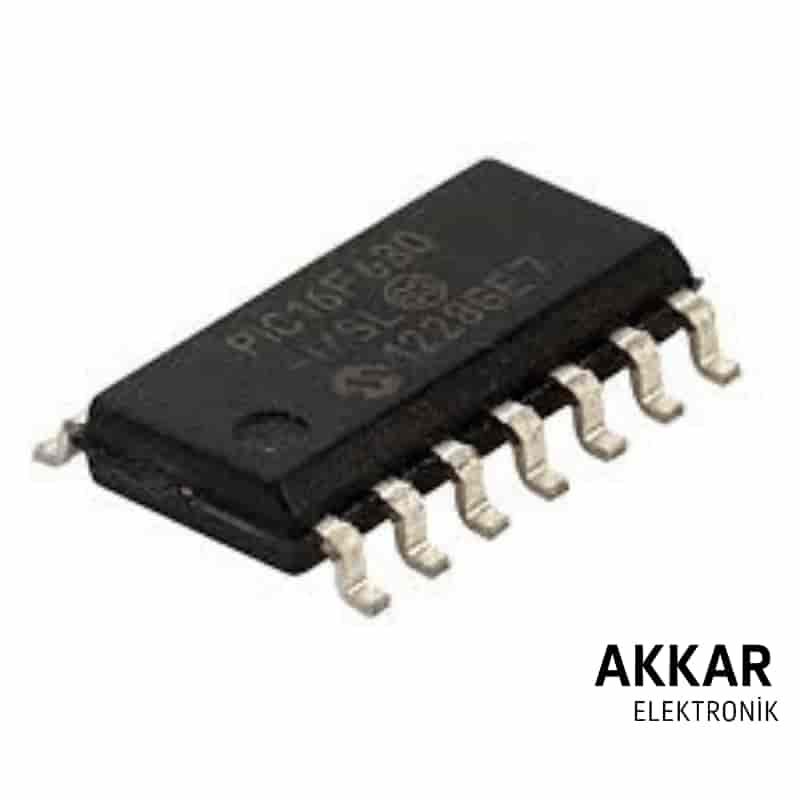

PIC16F630-I/SL Mikrodenetleyici | 8-Bit MCU | SMD SOIC-14 Paket

PIC16F630-I/SL mikrodenetleyici, Microchip tarafından üretilen, düşük maliyetli ve kompakt bir 8-bit MCU’dur. Küçük boyutlu SOIC-14 paketiyle yüzey montajlı (SMD) projelere uygundur. Düşük güç tüketimi, ADC ve komparatör modülleriyle küçük otomasyon, LED kontrolü ve taşınabilir elektronik devrelerde sıkça tercih edilir.

Öne Çıkan Özellikler

• 8-bit PIC mikrodenetleyici çekirdeği
• 1.75KB Flash program belleği
• 64 Byte SRAM veri belleği
• 128 Byte EEPROM hafıza
• 10-bit ADC (4 kanallı)
• Komparatör modülleri
• Harici osilatör desteğiyle maksimum 20 MHz çalışma frekansı
• Düşük güç tüketimi ve uyku modu
• Çalışma gerilimi: 2.0V - 5.5V
• SOIC-14 (SMD - Yüzey Montaj Tipi Paket)

Kullanım Alanları

• Küçük otomasyon ve kontrol devreleri
• LED kontrol ve aydınlatma devreleri
• Basit motor kontrol devreleri
• Hobi elektroniği projeleri
• Düşük güç tüketimi gerektiren taşınabilir cihazlar

Teknik Özellikler

• İşlemci: 8-bit PIC çekirdeği
• Program Belleği: 1.75KB Flash
• Veri Belleği: 64 Byte SRAM
• EEPROM: 128 Byte
• ADC: 10-bit çözünürlük, 4 kanal
• Çalışma Frekansı: Harici osilatör ile 20 MHz
• Komparatör: Var
• PWM: Yok
• USART: Yok
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket: SOIC-14 (SMD)

Datasheet (Veri Sayfası)

PIC16F630 Datasheet - Microchip (PDF)

Sıkça Sorulan Sorular (SSS)

1. PIC16F630-I/SL hangi projelerde kullanılır?

Küçük otomasyon, LED kontrol devreleri, taşınabilir elektronik projeler ve düşük güçlü uygulamalarda kullanılır.

2. SMD tipi midir?

Evet, SOIC-14 paket yapısı sayesinde yüzey montajlı devreler için uygundur.

3. Maksimum çalışma frekansı nedir?

Harici osilatörle maksimum 20 MHz frekansında çalışabilir.

4. PWM ve USART desteği var mı?

Hayır, bu modelde PWM ve USART desteği yoktur; yalnızca ADC ve komparatör modülleri mevcuttur.

5. Düşük güç tüketimi sağlar mı?

Evet, uyku modu ve düşük güç tüketimi özelliği taşınabilir sistemler için uygundur.
