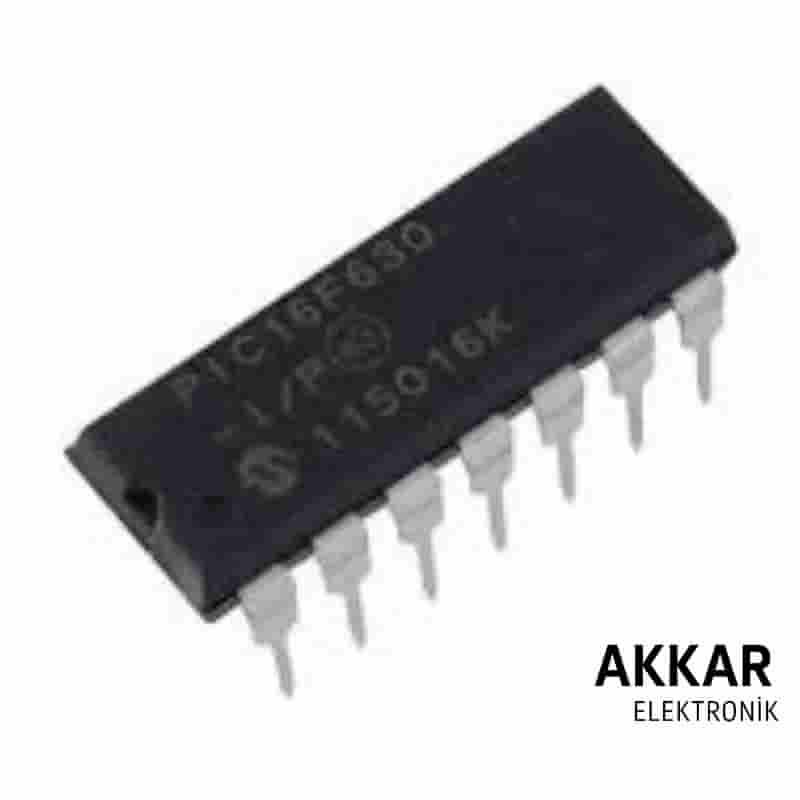

PIC16F630-I/P Mikrodenetleyici | 8-Bit MCU | PDIP-14 Paket

PIC16F630-I/P mikrodenetleyici, Microchip’in sunduğu, uygun maliyetli ve kompakt bir 8-bit MCU’dur. PDIP-14 (Plastic Dual Inline Package) paket yapısı sayesinde kolay lehimlenebilir ve prototipleme projelerinde rahatlıkla kullanılabilir. Düşük güç tüketimi ve temel çevresel birimleriyle özellikle küçük otomasyon sistemleri ve hobi elektroniği için ideal çözümdür.

Öne Çıkan Özellikler

• 8-bit PIC mikrodenetleyici çekirdeği
• 1.75KB Flash program belleği
• 64 Byte SRAM veri belleği
• 128 Byte EEPROM hafıza
• 10-bit ADC (4 kanallı)
• Komparatör modülleri
• Harici osilatör desteğiyle maksimum 20 MHz çalışma frekansı
• Düşük güç tüketimi ve uyku modu
• Çalışma gerilimi: 2.0V - 5.5V
• PDIP-14 (DIP Tipi - 14 Pin Dual Inline Package)

Kullanım Alanları

• Küçük otomasyon projeleri
• LED kontrol devreleri
• Basit motor kontrol devreleri
• Hobi elektroniği ve eğitim projeleri
• Düşük güç tüketimi gerektiren taşınabilir devreler

Teknik Özellikler

• İşlemci: 8-bit PIC çekirdeği
• Program Belleği: 1.75KB Flash
• Veri Belleği: 64 Byte SRAM
• EEPROM: 128 Byte
• ADC: 10-bit çözünürlük, 4 kanal
• Çalışma Frekansı: Harici osilatör ile 20 MHz
• Komparatör: Var
• PWM: Yok
• USART: Yok
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket: PDIP-14 (DIP Tipi)

Datasheet (Veri Sayfası)

PIC16F630 Datasheet - Microchip (PDF)

Sıkça Sorulan Sorular (SSS)

1. PIC16F630-I/P hangi projelerde kullanılabilir?

Küçük otomasyon projeleri, LED kontrol devreleri, basit motor kontrolü ve taşınabilir elektronik cihazlar için idealdir.

2. DIP tipi midir?

Evet, PDIP-14 paket yapısı sayesinde breadboard ve lehimleme uyumlu bir mikrodenetleyicidir.

3. Maksimum çalışma frekansı nedir?

Harici osilatörle maksimum 20 MHz frekansta çalışabilir.

4. PWM veya USART desteği var mı?

Hayır, bu modelde PWM ve USART desteği bulunmaz; ancak ADC ve komparatör modülleri mevcuttur.

5. Düşük güç tüketimi sağlar mı?

Evet, gelişmiş uyku modu sayesinde düşük güç tüketimi sağlar, taşınabilir cihazlar için uygundur.
