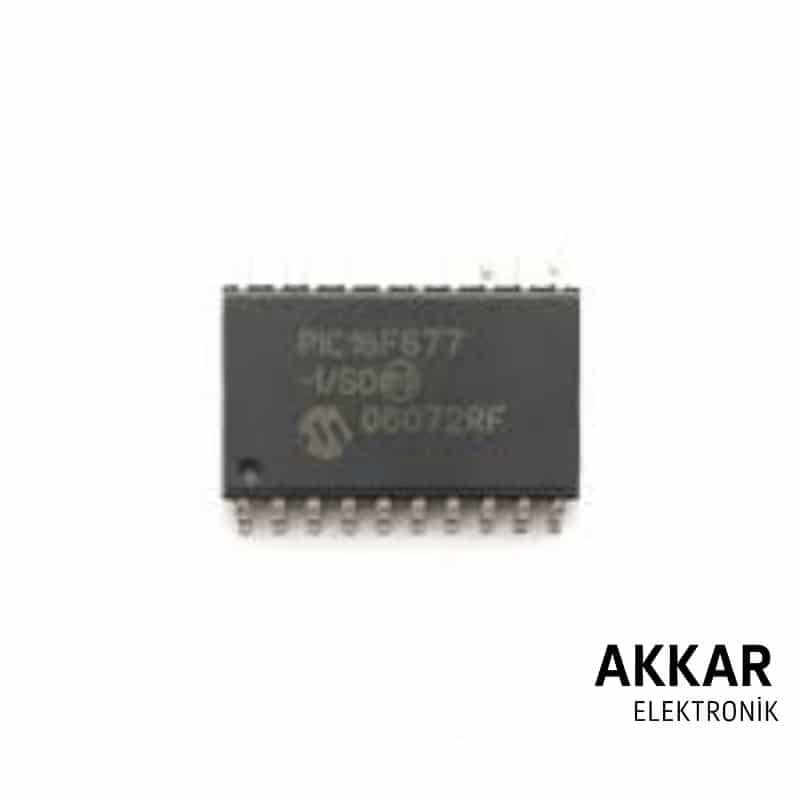

PIC16F677-I/SO Mikrodenetleyici | 8-Bit MCU | SMD SOIC-20 Paket

PIC16F677-I/SO mikrodenetleyici, Microchip’in geliştirdiği, yüzey montaj (SMD) uyumlu, güçlü ve kompakt bir 8-bit MCU’dur. SOIC-20 paket sayesinde küçük alanlarda yüksek işlevsellik sağlar. 12 kanallı 10-bit ADC, EEPROM, düşük güç tüketimi gibi özellikleriyle otomasyon, sensör sistemleri ve kontrol projelerinde sıkça tercih edilir.

Öne Çıkan Özellikler

• 8-bit PIC mikrodenetleyici çekirdeği
• 3.5KB Flash program belleği
• 128 Byte SRAM veri belleği
• 256 Byte EEPROM hafıza
• 12 kanallı 10-bit ADC
• Komparatör modülleri
• Harici osilatör desteğiyle maksimum 20 MHz çalışma frekansı
• Düşük güç tüketimi ve gelişmiş uyku modu
• Çalışma gerilimi: 2.0V - 5.5V
• SOIC-20 (SMD - Yüzey Montaj Tipi Paket)

Kullanım Alanları

• Endüstriyel otomasyon ve kontrol devreleri
• Analog sensör uygulamaları
• LED aydınlatma ve kontrol sistemleri
• Motor kontrol ve sürücü devreleri
• Hobi elektroniği ve eğitim projeleri

Teknik Özellikler

• İşlemci: 8-bit PIC çekirdeği
• Program Belleği: 3.5KB Flash
• Veri Belleği: 128 Byte SRAM
• EEPROM: 256 Byte
• ADC: 10-bit çözünürlük, 12 kanal
• Çalışma Frekansı: Harici osilatör ile 20 MHz
• Komparatör: Var
• PWM: Yok
• USART: Yok
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket: SOIC-20 (SMD)

Datasheet (Veri Sayfası)

PIC16F677 Datasheet - Microchip (PDF)

Sıkça Sorulan Sorular (SSS)

1. PIC16F677-I/SO hangi projelerde kullanılır?

Endüstriyel otomasyon, sensör uygulamaları, LED kontrol devreleri ve motor kontrol sistemlerinde sıkça tercih edilir.

2. SMD uyumlu mu?

Evet, SOIC-20 paketi sayesinde yüzey montaj devrelerde kullanıma uygundur.

3. Maksimum çalışma frekansı nedir?

Harici osilatörle maksimum 20 MHz frekansında çalışabilir.

4. ADC özelliği mevcut mu?

Evet, 12 kanallı 10-bit ADC modülü bulunmaktadır.

5. PWM veya USART desteği var mı?

Hayır, bu modelde PWM ve USART desteği yoktur; ADC ve komparatör modülleri mevcuttur.
