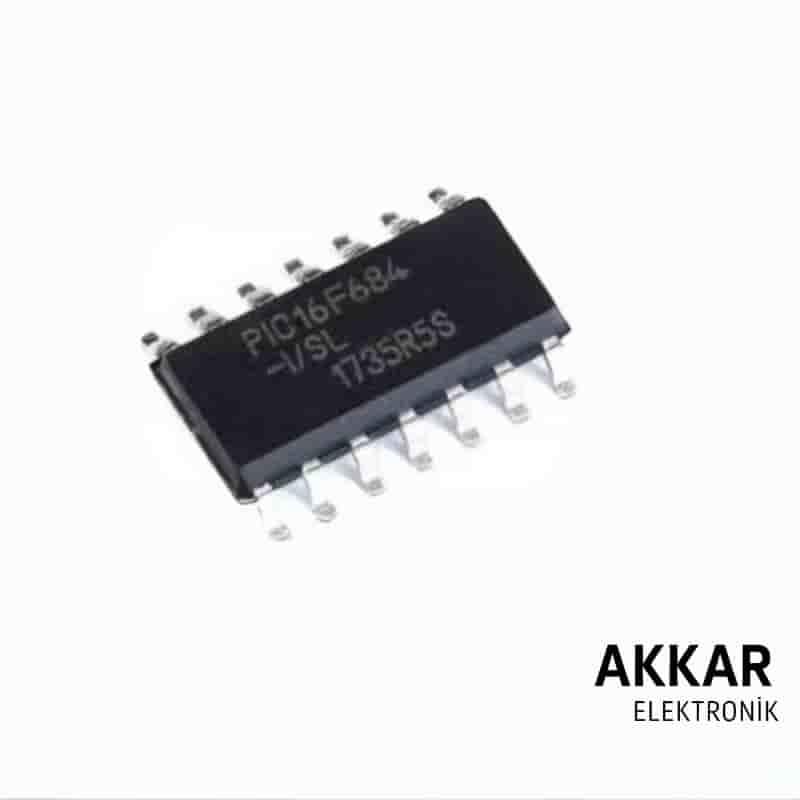

PIC16F684-I/SL Mikrodenetleyici | 8-Bit MCU | SMD SOIC-14 Paket

PIC16F684-I/SL mikrodenetleyici, Microchip tarafından geliştirilen, yüzey montaj uyumlu (SMD) ve kompakt bir 8-bit MCU’dur. Küçük SOIC-14 paketiyle yer tasarrufu sağlar ve küçük ölçekli devrelerde yüksek performans sunar. 8 kanallı 10-bit ADC, PWM, EEPROM ve düşük güç tüketimi özellikleriyle otomasyon, LED kontrol ve sensör uygulamalarında sıkça tercih edilir.

Öne Çıkan Özellikler

• 8-bit PIC mikrodenetleyici çekirdeği
• 3.5KB Flash program belleği
• 128 Byte SRAM veri belleği
• 256 Byte EEPROM hafıza
• 8 kanallı 10-bit ADC
• 2 PWM modülü
• Komparatör modülleri
• Harici osilatör desteğiyle maksimum 20 MHz çalışma frekansı
• Düşük güç tüketimi ve uyku modu
• Çalışma gerilimi: 2.0V - 5.5V
• SOIC-14 (SMD - Yüzey Montaj Tipi Paket)

Kullanım Alanları

• Otomasyon ve kontrol sistemleri
• LED aydınlatma ve ışık kontrol devreleri
• Analog sensör uygulamaları
• Motor kontrol ve hız sürücü devreleri
• Hobi elektroniği ve eğitim amaçlı projeler

Teknik Özellikler

• İşlemci: 8-bit PIC çekirdeği
• Program Belleği: 3.5KB Flash
• Veri Belleği: 128 Byte SRAM
• EEPROM: 256 Byte
• ADC: 10-bit çözünürlük, 8 kanal
• PWM: 2 adet PWM modülü
• Komparatör: Var
• Çalışma Frekansı: Harici osilatör ile 20 MHz
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket: SOIC-14 (SMD)

Datasheet (Veri Sayfası)

PIC16F684 Datasheet - Microchip (PDF)

Sıkça Sorulan Sorular (SSS)

1. PIC16F684-I/SL hangi projelerde kullanılır?

Otomasyon sistemleri, LED aydınlatma kontrolü, sensör uygulamaları ve motor sürücü projelerinde yaygın olarak kullanılır.

2. SMD uyumlu mu?

Evet, SOIC-14 paketiyle yüzey montaj devreler için uygundur.

3. Maksimum çalışma frekansı nedir?

Harici osilatörle maksimum 20 MHz frekansında çalışabilir.

4. ADC özelliği mevcut mu?

Evet, 8 kanallı 10-bit ADC modülü bulunmaktadır.

5. PWM ve USART desteği var mı?

2 adet PWM modülü vardır; USART özelliği bulunmamaktadır.
