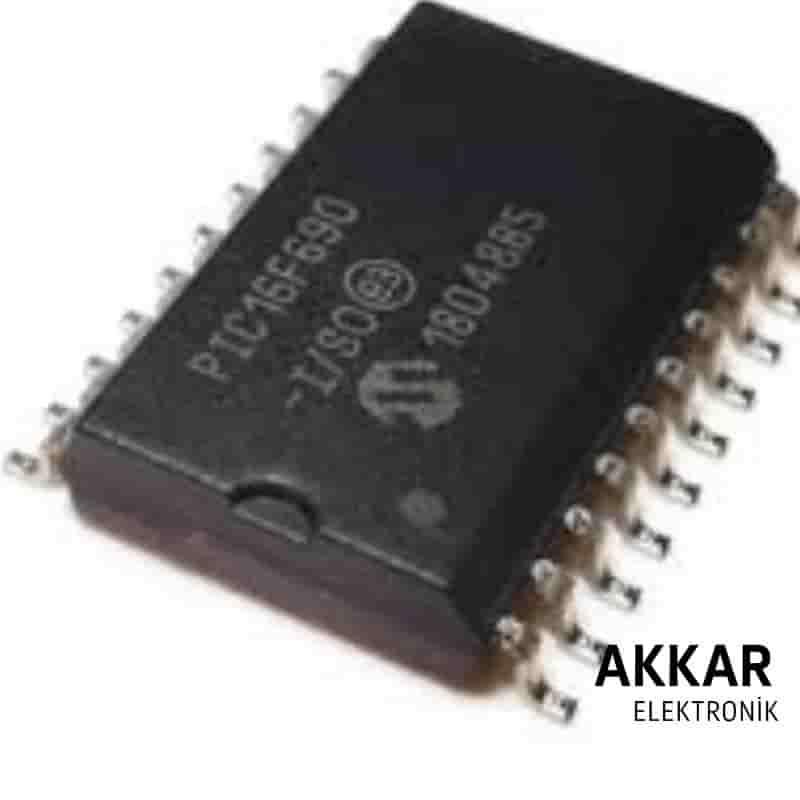

PIC16F690-I/SO Mikrodenetleyici | 8-Bit MCU | SMD SOIC-20 Paket

PIC16F690-I/SO mikrodenetleyici, Microchip tarafından üretilen, güçlü ve kompakt bir 8-bit MCU’dur. Yüzey montaj uyumlu SOIC-20 paketi sayesinde SMD projelerde yer tasarrufu sağlar. 12 kanallı 10-bit ADC, PWM, USART, EEPROM ve düşük güç tüketimi özellikleriyle sensör, otomasyon, LED kontrol ve haberleşme projelerinde ideal bir çözümdür.

Öne Çıkan Özellikler

• 8-bit PIC mikrodenetleyici çekirdeği
• 7KB Flash program belleği
• 256 Byte SRAM veri belleği
• 256 Byte EEPROM hafıza
• 12 kanallı 10-bit ADC
• 2 PWM modülü
• USART (Seri Haberleşme Modülü)
• Komparatör modülleri
• Harici osilatör desteğiyle maksimum 20 MHz çalışma frekansı
• Düşük güç tüketimi ve gelişmiş uyku modu
• Çalışma gerilimi: 2.0V - 5.5V
• SOIC-20 (SMD - Yüzey Montaj Tipi Paket)

Kullanım Alanları

• Endüstriyel otomasyon ve kontrol sistemleri
• LED aydınlatma ve ışık animasyon projeleri
• Analog sensör ve ölçüm uygulamaları
• Seri haberleşme (USART) tabanlı projeler
• Motor kontrol ve hız sürücü devreleri
• Hobi elektroniği ve eğitim projeleri

Teknik Özellikler

• İşlemci: 8-bit PIC çekirdeği
• Program Belleği: 7KB Flash
• Veri Belleği: 256 Byte SRAM
• EEPROM: 256 Byte
• ADC: 10-bit çözünürlük, 12 kanal
• PWM: 2 adet PWM modülü
• USART: Var
• Komparatör: Var
• Çalışma Frekansı: Harici osilatör ile 20 MHz
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket: SOIC-20 (SMD)

Datasheet (Veri Sayfası)

PIC16F690 Datasheet - Microchip (PDF)

Sıkça Sorulan Sorular (SSS)

1. PIC16F690-I/SO hangi projelerde kullanılır?

Otomasyon, LED kontrol, sensör uygulamaları, motor sürücü devreleri ve seri haberleşme gerektiren projelerde sıkça kullanılır.

2. SMD uyumlu mu?

Evet, SOIC-20 paketiyle yüzey montaj devrelerde rahatlıkla kullanılabilir.

3. Maksimum çalışma frekansı nedir?

Harici osilatörle maksimum 20 MHz frekansta çalışabilir.

4. ADC ve PWM özellikleri mevcut mu?

Evet, 12 kanallı 10-bit ADC ve 2 adet PWM modülü bulunmaktadır.

5. USART desteği var mı?

Evet, dahili USART modülü sayesinde seri haberleşme desteği sunar.
