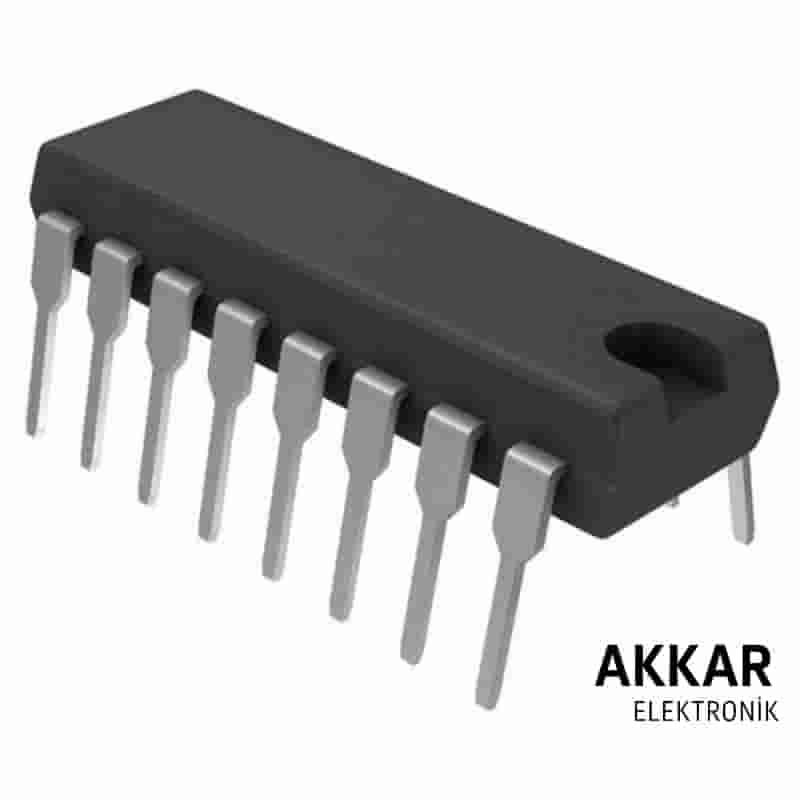

TL494 PWM Kontrol Entegresi - Voltaj Referanslı SMPS Entegre

TL494, anahtarlamalı güç kaynaklarında (SMPS), DC-DC dönüştürücülerde ve motor sürücü uygulamalarında yaygın olarak kullanılan bir PWM kontrol entegresidir. Entegre içeriğinde voltaj referansı, hata amplifikatörleri, osilatör, darbe genişlik modülatörü ve çıkış kontrol devresi bulunur.

Ürün Özellikleri

• Kılıf Tipi: DIP-16 (Through-Hole)
• 2 adet hata amplifikatörü
• Dahili 5V voltaj referansı (±1%)
• Ayar yapılabilir frekanslı dahili osilatör
• Çıkış kontrolü: push-pull veya single-ended
• Yüksek hassasiyetli PWM kontrol
• Düşük standby akımı
• Çalışma Gerilimi: 7V – 40V

Kullanım Alanları

• Switch mode power supply (SMPS)
• DC-DC dönüştürücüler
• Akü şarj devreleri
• Motor hız kontrol devreleri
• Güç regülasyon sistemleri

Avantajları

• Entegre voltaj referansı ve osilatör sayesinde harici bileşen ihtiyacı azalır
• Geniş frekans ve kontrol aralığı
• Hem ekonomik hem de güvenilir çözüm sunar
• Endüstriyel ve profesyonel güç devrelerinde yaygın kullanım

Pin Dizilimi (DIP-16)

1. 1: 1IN+
2. 2: 1IN−
3. 3: FEEDBACK
4. 4: DTC
5. 5: CT
6. 6: RT
7. 7: GND
8. 8: OUTPUT CTRL
9. 9: OUTPUT A
10. 10: OUTPUT B
11. 11: VCC
12. 12: E2
13. 13: E1
14. 14: VREF
15. 15: 2IN−
16. 16: 2IN+

Teknik Doküman (Datasheet)

TL494 datasheet için buraya tıklayın.

Kutu İçeriği

• 1 x TL494 PWM Kontrol Entegre (DIP-16)

Neden Akkar Elektronik?

• Stoktan aynı gün kargo
• Orijinal ve güvenilir ürünler
• Teknik destek ve uygun fiyat
• Güvenli alışveriş deneyimi

Sıkça Sorulan Sorular (SSS)

TL494 hangi güç devrelerinde kullanılır?

SMPS, DC-DC konvertör, motor sürücü ve şarj devrelerinde kullanılır.

Voltaj referansı sabit mi?

Evet, ±1% toleransla 5V voltaj referansı sunar.

Çıkış konfigürasyonu nasıl?

Push-pull veya single-ended çıkış yapısı seçilebilir.

Stokta mevcut mu?

Evet, ürün stoklarımızda mevcuttur ve siparişler aynı gün kargoya verilir.

TL494 ile güç kontrol projelerinize hassas ve güvenilir bir çözüm kazandırın. Akkar Elektronik güvencesiyle hemen sipariş verin!
