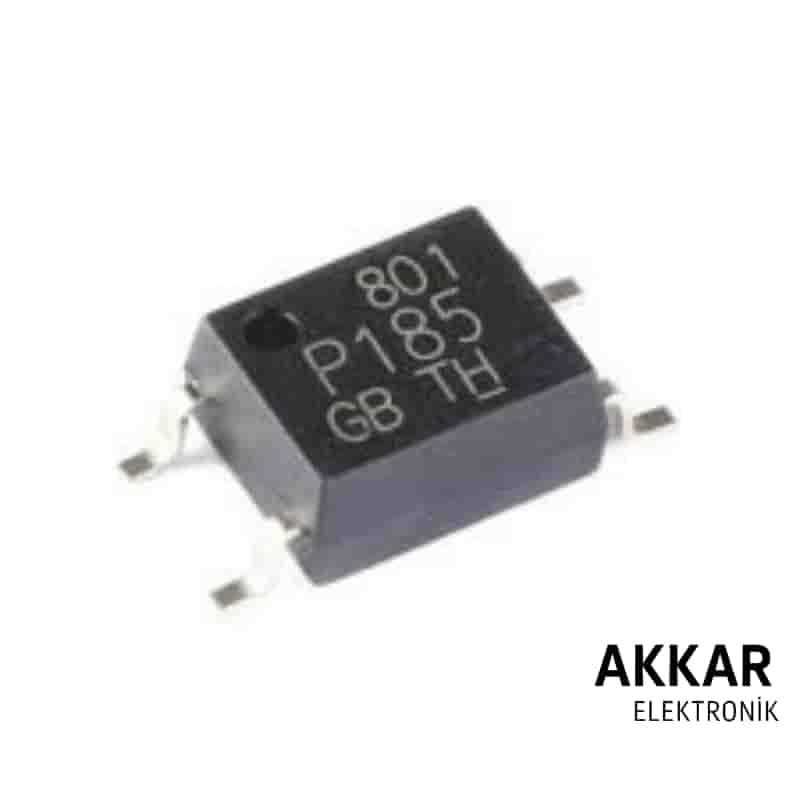

TLP185 SOP-4 SMD Transistör Çıkışlı Optokuplör Entegre

TLP185, dijital sinyalleri galvenik izolasyonla aktaran SMD tipi, transistör çıkışlı bir optokuplör entegresidir. Toshiba üretimi bu entegre, mikrodenetleyici devrelerinden endüstriyel otomasyon sistemlerine kadar birçok alanda izolasyon ve parazit koruması için tercih edilir.

Ürün Özellikleri

• Kılıf Tipi: SOP-4 (SMD - yüzey montaj)
• Giriş: IR LED
• Çıkış: Foto transistör
• Yalıtım gerilimi: 3750 Vrms
• Çıkış akımı: 50 mA maksimum
• Düşük LED sürücü akımı (IF = 5 mA ile çalışabilir)
• Çıkış kollektör-emiter gerilimi: 80V
• Çalışma sıcaklığı aralığı: -55°C ~ +110°C
• Düşük giriş akımıyla hızlı anahtarlama

Kullanım Alanları

• Mikrodenetleyici ile röle veya motor sürücü izolasyonu
• Endüstriyel kontrol sistemleri
• Giriş/çıkış sinyal izolasyonu
• Güç kaynağı izleme ve geri bildirim devreleri
• DC-DC dönüştürücü geri besleme izolasyonu

Avantajları

• Kompakt SOP-4 kılıf ile yer tasarrufu
• Yüksek izolasyon gerilimi ile güvenli sinyal aktarımı
• Düşük giriş akımı ile enerji tasarrufu
• SMD montaj uyumluluğu ile hızlı üretim

Pin Dizilimi (SOP-4)

• 1 - Anot (LED +)
• 2 - Katot (LED -)
• 3 - Emitter (Transistör çıkışı -)
• 4 - Collector (Transistör çıkışı +)

Teknik Doküman (Datasheet)

TLP185 datasheet için buraya tıklayın.

Kutu İçeriği

• 1 x TLP185 SOP-4 SMD Optokuplör Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün kargo
• Orijinal ürün garantisi
• Teknik destek ve hızlı çözüm
• Güvenli alışveriş, uygun fiyat

Sıkça Sorulan Sorular (SSS)

TLP185 kaç voltla çalışır?

Giriş LED’i genellikle 1.2V civarında çalışır, 5 mA ile sürülebilir. Transistör çıkış kısmı 80V’a kadar dayanıklıdır.

Mikrodenetleyici ile doğrudan bağlanabilir mi?

Evet, düşük LED sürücü akımı sayesinde mikrodenetleyici GPIO çıkışı ile doğrudan sürülebilir.

Endüstriyel kullanıma uygun mu?

Evet, yüksek izolasyon gerilimi ve geniş sıcaklık aralığı sayesinde endüstriyel uygulamalar için uygundur.

Stokta mevcut mu?

Evet, ürün stoklarımızda mevcuttur. Siparişleriniz aynı gün kargoya verilir.

TLP185 ile sinyal izolasyonunuzu güvenli hale getirin, kompakt ve güvenilir çözüme hemen sahip olun. Akkar Elektronik’ten sipariş verin!
