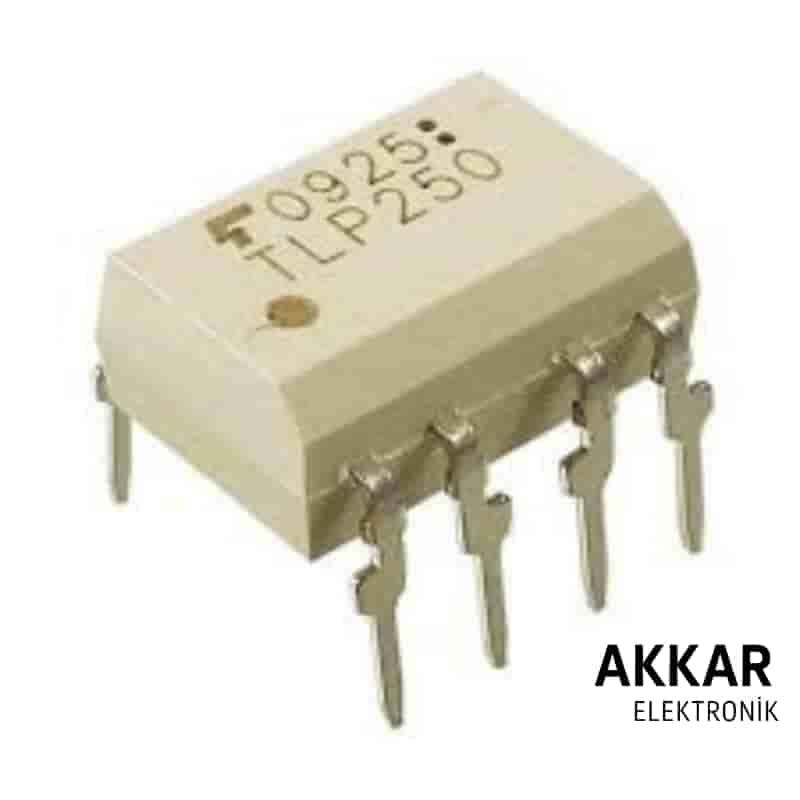

TLP250 DIP-8 MOSFET Sürücü Çıkışlı Optokuplör Entegre

TLP250, yüksek hızlı MOSFET ve IGBT sürücü olarak kullanılan, entegre bir optokuplör (optik izolasyonlu sürücü) entegresidir. Dahili foto transistör yerine CMOS çıkış aşaması kullanarak güçlü ve hızlı anahtarlama performansı sunar. Güç elektroniği uygulamalarında izolasyon ve güvenilir sinyal aktarımı sağlar.

Ürün Özellikleri

• Kılıf Tipi: DIP-8 (Through-Hole)
• Giriş: IR LED
• Çıkış: CMOS buffer (MOSFET/IGBT sürücü)
• İzolasyon gerilimi: 2500 Vrms (1 dakika)
• Çalışma gerilimi: 10 – 35V
• Tipik çıkış akımı: ±1.5A (sürücü çıkışı)
• Yüksek anahtarlama hızı: 500ns rise/fall
• Düşük yayılım gecikmesi: max. 0.5 µs
• Giriş sinyali uyumluluğu: 5V – 15V TTL/CMOS

Kullanım Alanları

• IGBT ve MOSFET sürücü devreleri
• SMPS (Anahtarlamalı Güç Kaynakları)
• Motor sürücüler
• Endüstriyel inverter sistemleri
• Solar inverter ve UPS devreleri
• Yüksek hızlı güç elektroniği izolasyon sistemleri

Avantajları

• Yüksek sürücü kapasitesi (±1.5A)
• Galvanik izolasyon ile sistem güvenliği
• Güç elektroniği için uygun hızlı anahtarlama
• Kolay montaj için DIP-8 kılıf
• Düşük EMI ve yüksek dayanıklılık

Pin Dizilimi (DIP-8)

• 1 - Anot
• 2 - Katot
• 3 - NC
• 4 - GND
• 5 - Vout
• 6 - Vcc
• 7 - NC
• 8 - Vout

Teknik Doküman (Datasheet)

TLP250 datasheet için buraya tıklayın.

Kutu İçeriği

• 1 x TLP250 DIP-8 MOSFET/IGBT Sürücü Optokuplör Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı kargo
• Orijinal ürün garantisi
• Teknik destek ve uygun fiyat
• Güvenli alışveriş altyapısı

Sıkça Sorulan Sorular (SSS)

TLP250 doğrudan MOSFET sürmek için yeterli midir?

Evet, ±1.5A çıkış kapasitesi sayesinde düşük ve orta güçteki MOSFET’leri doğrudan sürebilir.

Hangi giriş sinyali seviyeleri ile çalışır?

TTL/CMOS seviyeleri ile çalışır (5V – 15V giriş sinyali uyumlu).

IGBT ile kullanıma uygun mu?

Evet, TLP250 orta hızlı IGBT sürücü uygulamaları için idealdir.

Stokta mevcut mu?

Evet, ürün stoklarımızda mevcuttur. Siparişleriniz aynı gün kargoya verilir.

TLP250 ile MOSFET ve IGBT’lerinizi güvenli ve hızlı bir şekilde kontrol edin. İzolasyonlu ve güçlü bir sürücü çözümüne Akkar Elektronik kalitesiyle sahip olun!
