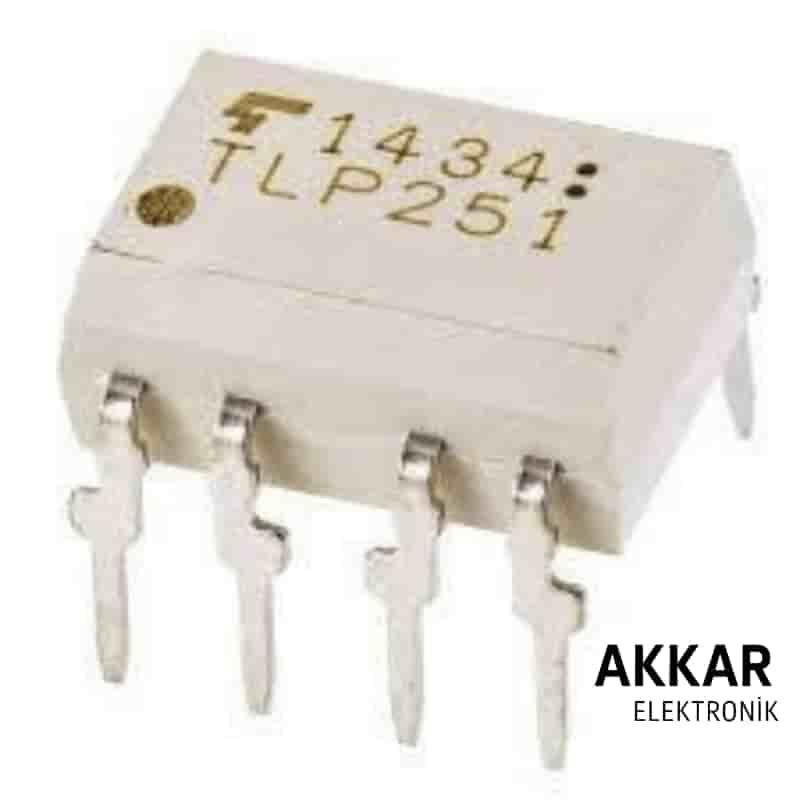

TLP251 DIP-8 MOSFET Sürücü Çıkışlı Optokuplör Entegre

TLP251, DIP-8 kılıfa sahip, MOSFET ve IGBT sürücü olarak kullanılan bir optokuplör entegresidir. Toshiba tarafından üretilen bu entegre, giriş ve çıkış arasında yüksek elektriksel izolasyon sağlayarak motor kontrol sistemleri, inverter devreleri ve SMPS gibi birçok güç elektroniği uygulamasında güvenli sinyal aktarımı sunar.

Ürün Özellikleri

• Kılıf Tipi: DIP-8 (Through-Hole)
• Giriş: IR LED
• Çıkış: MOSFET/IGBT sürücü CMOS çıkış
• İzolasyon gerilimi: 2500 Vrms (1 dakika)
• Çıkış akımı: ±1.5A sürücü çıkışı
• Çalışma gerilimi: 10V – 35V
• Giriş sinyali uyumluluğu: TTL/CMOS
• Yüksek hızlı anahtarlama (typ. 0.5 µs rise/fall time)
• Geliştirilmiş yayılım gecikme eşitliği (propagation delay matching)

Kullanım Alanları

• IGBT ve MOSFET sürme uygulamaları
• Motor kontrol sistemleri
• Endüstriyel inverterler
• Solar inverter sistemleri
• UPS cihazları
• SMPS (Anahtarlamalı güç kaynakları)

Avantajları

• ±1.5A çıkış akımı ile doğrudan sürme kapasitesi
• Giriş-çıkış izolasyonu ile güvenli sistem kontrolü
• Düşük EMI ve hızlı tepki süresi
• Kolay prototipleme için DIP-8 kılıf

Pin Dizilimi (DIP-8)

• 1 - Anot
• 2 - Katot
• 3 - NC
• 4 - GND
• 5 - Vout-
• 6 - Vcc
• 7 - Vout+
• 8 - NC

Teknik Doküman (Datasheet)

TLP251 datasheet için buraya tıklayın.

Kutu İçeriği

• 1 x TLP251 DIP-8 MOSFET/IGBT Sürücü Optokuplör Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı gönderim
• Orijinal ürün garantisi
• Uygun fiyat ve güvenli alışveriş
• Teknik destek ve memnuniyet odaklı hizmet

Sıkça Sorulan Sorular (SSS)

TLP251 ve TLP250 arasında fark nedir?

TLP251, daha gelişmiş gecikme dengelemesi sunar ve sinyal eşzamanlılığı gereken durumlar için daha uygundur. Çıkış yapıları benzerdir.

Çıkış akımı yeterli mi?

Evet, ±1.5A çıkışı sayesinde çoğu orta seviyeli MOSFET ve IGBT’yi doğrudan sürebilir.

Giriş sinyali doğrudan mikrodenetleyici ile verilebilir mi?

Evet, 5V TTL/CMOS sinyallerle doğrudan sürülebilir.

Stok durumu nedir?

Ürün stoklarımızda mevcuttur ve aynı gün kargoya verilmektedir.

TLP251 ile MOSFET ve IGBT kontrol sistemlerinizde izolasyonu artırın, güçlü ve hızlı sürme avantajından yararlanın. Akkar Elektronik güvencesiyle hemen sipariş verin!
