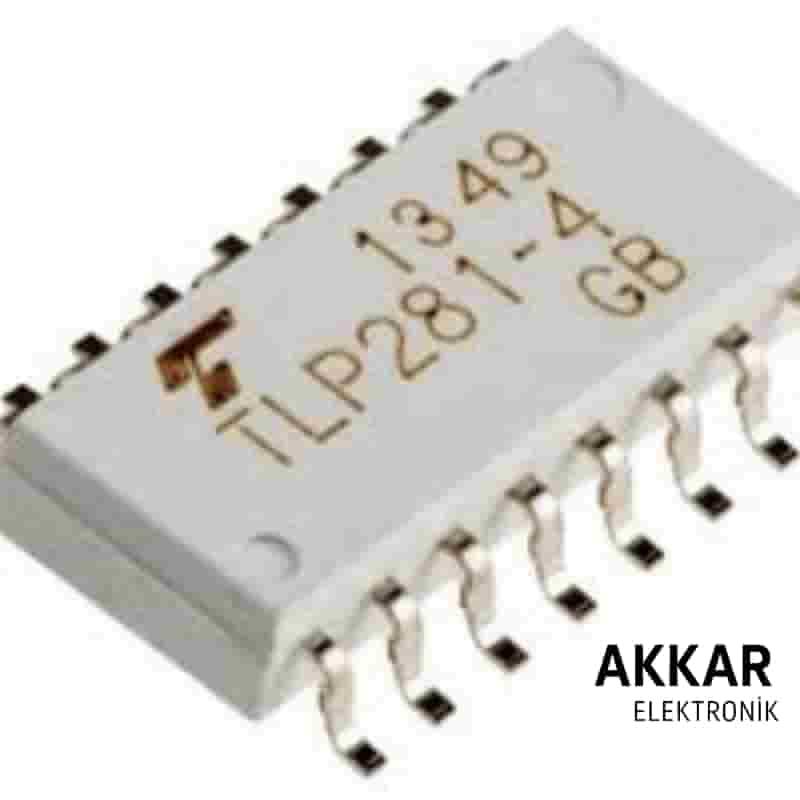

TLP281-4 SOIC-16 SMD 4'lü Transistör Çıkışlı Optokuplör Entegre

TLP281-4, Toshiba tarafından üretilen ve dört adet bağımsız transistör çıkışlı optokuplör içeren SOIC-16 SMD yapıda bir entegredir. Her kanal IR LED girişine ve foto-transistör çıkışına sahiptir. Kompakt yapısıyla çok kanallı izolasyon gereken dijital sistemlerde ideal çözümdür.

Ürün Özellikleri

• Kılıf: SOIC-16 (SMD)
• 4 bağımsız kanal (LED + foto-transistör)
• İzolasyon gerilimi: 3750 Vrms (1 dakika)
• Collector-Emitter gerilimi (VCEO): 80V
• Collector akımı: 50mA max
• CTR (Current Transfer Ratio): %50 - %600
• Düşük LED sürme akımı: 5 mA
• Çalışma sıcaklığı: -55°C ~ +110°C

Kullanım Alanları

• Giriş/çıkış sinyal izolasyonu
• Endüstriyel kontrol devreleri
• Mikrodenetleyici haberleşme devreleri
• Röle ve triak sürücü izolasyonu
• SMPS geri besleme hatları
• Dijital veri hatları izolasyonu

Avantajları

• 4 kanallı yapı ile yer tasarrufu
• SMD montaj uyumu ile üretim kolaylığı
• Yüksek izolasyon güvenliği
• Düşük güç tüketimi

Pin Dizilimi (SOIC-16)

Her kanal için 2 pin giriş (LED) ve 2 pin çıkış (Transistör) olacak şekilde toplam 16 pinlidir:

• Kanal 1: 1-2 (LED), 15-16 (Transistör)
• Kanal 2: 3-4 (LED), 13-14 (Transistör)
• Kanal 3: 5-6 (LED), 11-12 (Transistör)
• Kanal 4: 7-8 (LED), 9-10 (Transistör)

Teknik Doküman (Datasheet)

Detaylı teknik bilgi için TLP281-4 Datasheet PDF dosyasına göz atabilirsiniz.

Kutu İçeriği

• 1 x TLP281-4 SOIC-16 SMD 4’lü Optokuplör Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı kargo
• Orijinal ürün ve uygun fiyat garantisi
• Teknik destek ve müşteri memnuniyeti

Sıkça Sorulan Sorular (SSS)

Her kanal birbirinden izole mi çalışır?

Evet, her kanal bağımsız LED ve transistör yapısıyla ayrı ayrı çalışır.

Mikrodenetleyici ile doğrudan kullanılabilir mi?

Evet, düşük giriş akımı sayesinde GPIO pinleri ile uyumludur.

Stok durumu nedir?

Ürün stoklarımızda mevcuttur ve aynı gün kargoya verilir.

TLP281-4 ile çoklu dijital hatlarınızda güvenli izolasyon sağlayın. Akkar Elektronik kalitesiyle hemen sipariş verin!
