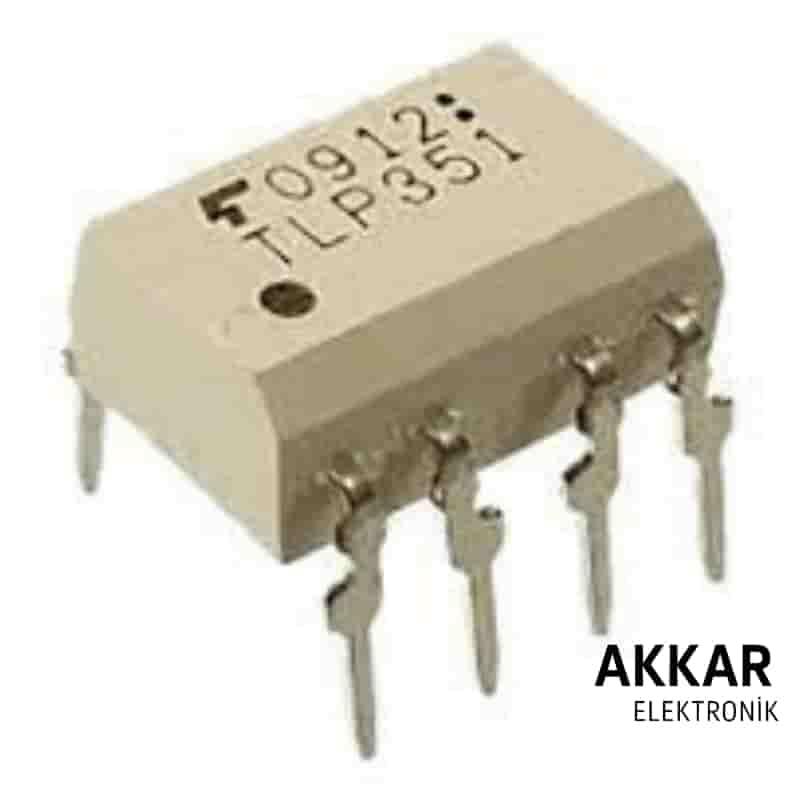

TLP351 MOSFET/IGBT Sürücü Çıkışlı Optokuplör Entegre

TLP351, Toshiba tarafından üretilen ve yüksek hızlı MOSFET/IGBT sürücü amaçlı kullanılan bir optokuplör entegresidir. Yüksek çıkış akımı, düşük gecikme süresi ve yüksek izolasyon seviyesiyle güç elektroniği sistemlerinde güvenli sinyal aktarımı sağlar.

Temel Özellikler

• Kılıf Tipi: SOIC-8 (SMD)
• Çıkış Akımı: ±2.5A (MOSFET/IGBT sürücüsü olarak)
• Giriş Voltajı Uyumluluğu: 3.3V / 5V TTL/CMOS
• İzolasyon Gerilimi: 3750 Vrms (1 dakika)
• Hızlı Tepki Süresi: < 500 ns (propagation delay)
• Rise/Fall Time: Yaklaşık 100 ns
• Düşük giriş akımı: 3 - 5 mA
• Düşük EMI tasarımı

Kullanım Alanları

• IGBT ve MOSFET sürücü devreleri
• Motor kontrol sistemleri
• Solar inverterler
• UPS ve güç kaynakları
• SMPS devreleri
• Endüstriyel otomasyon sistemleri

Avantajları

• Güçlü çıkış akımı ile doğrudan sürüm
• Yüksek hızda anahtarlama
• Yüzey montaj uyumluluğu ile kompakt tasarımlar
• Yüksek izolasyon ile devre koruması
• IGBT/MOSFET sürme görevlerinde maksimum verim

Pin Dizilimi (SOIC-8)

• 1 - Anot (LED +)
• 2 - Katot (LED -)
• 3 - NC
• 4 - GND
• 5 - Vout-
• 6 - VCC
• 7 - Vout+
• 8 - NC

Teknik Doküman (Datasheet)

Detaylı teknik bilgi için TLP351 Datasheet PDF dokümanını inceleyebilirsiniz.

Kutu İçeriği

• 1 x TLP351 SOIC-8 SMD MOSFET/IGBT Sürücü Optokuplör Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün kargo imkanı
• Orijinal ve faturalı ürün garantisi
• Teknik destek ve uygun fiyat politikası
• Yüksek müşteri memnuniyeti

Sıkça Sorulan Sorular (SSS)

TLP351 ile TLP350 farkı nedir?

TLP351 daha yüksek sıcaklık dayanımı ve geliştirilmiş EMI özellikleri sunar. Her ikisi de benzer çıkış akımı sağlar.

MOSFET doğrudan sürülebilir mi?

Evet, ±2.5A çıkış kapasitesi ile düşük ve orta güç MOSFET’ler doğrudan sürülebilir.
