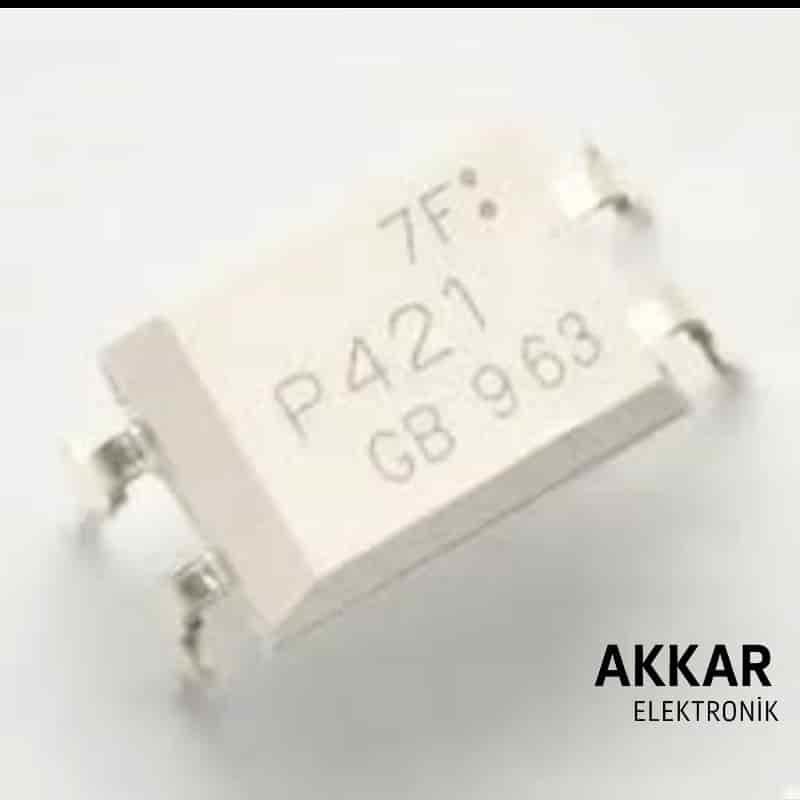

TLP421 DIP-4 Transistör Çıkışlı Optokuplör Entegre

TLP421, Toshiba üretimi, DIP-4 kılıfa sahip transistör çıkışlı optokuplör entegredir. Dijital devrelerde ve mikrodenetleyici sistemlerinde sinyal izolasyonu sağlamak amacıyla kullanılır. Yüksek izolasyon voltajı ve düşük giriş akımı ile güvenilir bir çözüm sunar.

Temel Özellikler

• Kılıf: DIP-4
• Çıkış: Foto-transistör
• İzolasyon Gerilimi: 5000 Vrms (1 dakika)
• Collector-Emitter Gerilimi: 80V
• Collector Akımı: 50 mA max
• CTR (Current Transfer Ratio): %50 – %600
• LED Sürme Akımı: 5 mA tipik
• Çalışma Sıcaklığı: -55°C ~ +110°C

Kullanım Alanları

• Mikrodenetleyici ile röle veya triak izolasyonu
• Güç kaynağı geri besleme devreleri
• Dijital giriş/çıkış koruması
• Endüstriyel kontrol sistemleri
• AC/DC ayırma uygulamaları

Avantajları

• Yüksek izolasyon güvenliği
• Düşük akım ihtiyacı
• Kolay montaj (DIP-4 soket uyumlu)
• Uzun ömürlü ve kararlı çalışma

Pin Dizilimi (DIP-4)

• 1 - Anot (LED+)
• 2 - Katot (LED-)
• 3 - Emitter (Transistör -)
• 4 - Collector (Transistör +)

Teknik Doküman (Datasheet)

Detaylı teknik bilgi için TLP421 Datasheet PDF dokümanına göz atabilirsiniz.

Kutu İçeriği

• 1 x TLP421 DIP-4 Optokuplör Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün kargo
• Orijinal ve uygun fiyatlı ürün
• Teknik destek ve güvenli alışveriş
• Hızlı gönderim ve müşteri memnuniyeti

Sıkça Sorulan Sorular (SSS)

5V sistemlerle doğrudan uyumlu mu?

Evet, LED girişi düşük akımla çalıştığı için 5V mikrodenetleyicilerle doğrudan uyumludur.

Transistör çıkışı açık kolektör müdür?

Evet, çıkış açık kolektör yapıdadır ve harici pull-up direnç ile kullanılabilir.

Stokta var mı?

Ürün stoklarımızda mevcuttur. Siparişler aynı gün kargoya verilir.

TLP421 ile devrelerinizi güvenle izole edin, Akkar Elektronik kalitesiyle hızlı ve güvenli alışverişin keyfini çıkarın!
