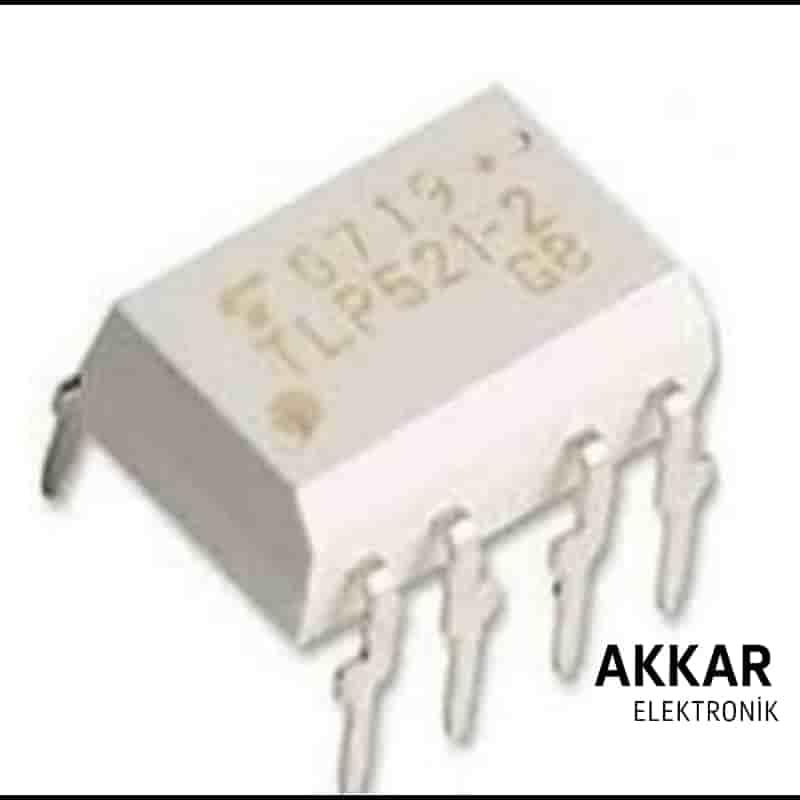

TLP521-2 DIP-8 Transistör Çıkışlı 2 Kanallı Optokuplör Entegre

TLP521-2, Toshiba üretimi, iki bağımsız optokuplör kanalına sahip DIP-8 kılıflı bir entegredir. Her kanal ayrı bir LED ve transistör yapısıyla çalışır ve dijital sistemlerde güvenli izolasyon sağlar. Kompakt ve güvenilir yapısıyla mikrodenetleyici, endüstriyel kontrol ve sinyal izolasyonu devrelerinde yaygın olarak kullanılır.

Temel Özellikler

• Kılıf Tipi: DIP-8
• 2 adet bağımsız optokuplör (LED + foto-transistör)
• Çıkış: Açık kolektör transistör
• İzolasyon Gerilimi: 5000 Vrms (1 dakika)
• Collector-Emitter Gerilimi: 80V
• Collector Akımı: 50 mA
• CTR: %50 – %600 (typ. %100, IF = 5 mA)
• Çalışma Sıcaklığı: -55°C ~ +110°C

Kullanım Alanları

• Mikrodenetleyici ile donanım izolasyonu
• Triak, röle veya MOSFET tetikleme devreleri
• Endüstriyel otomasyon sistemleri
• Dijital veri hattı izolasyonu
• SMPS, UPS ve güç elektroniği devreleri

Avantajları

• 2 kanallı yapı ile yer ve maliyet avantajı
• Yüksek izolasyon güvenliği
• Düşük giriş akımı ve yüksek CTR
• DIP-8 kılıf ile prototipleme ve soket uyumu

Pin Dizilimi (DIP-8)

• 1 - Anot (LED1+)
• 2 - Katot (LED1-)
• 3 - Katot (LED2-)
• 4 - Anot (LED2+)
• 5 - Emitter 2
• 6 - Collector 2
• 7 - Collector 1
• 8 - Emitter 1

Teknik Doküman (Datasheet)

Detaylı teknik bilgiler için TLP521-2 Datasheet PDF dokümanına göz atabilirsiniz.

Kutu İçeriği

• 1 x TLP521-2 DIP-8 Transistör Çıkışlı 2’li Optokuplör Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı kargo
• Uygun fiyat, orijinal ürün garantisi
• Teknik destek ve güvenli alışveriş
• Müşteri memnuniyeti odaklı hizmet

Sıkça Sorulan Sorular (SSS)

Bu entegre kaç kanal izolasyon sağlar?

TLP521-2 toplam iki adet bağımsız optokuplör devresi içerir. Her biri ayrı sinyaller için kullanılabilir.

DIP-8 kılıf nedir?

Dual In-line Package (DIP) 8 pinli bir kılıf yapısıdır. Breadboard ve soketler için uygundur.

Stokta mevcut mu?

Evet, ürün stoklarımızda mevcuttur. Siparişiniz aynı gün kargoya verilir.

TLP521-2 ile dijital sistemlerinizde hem yerden kazanın hem de çift izolasyon avantajı sağlayın. Akkar Elektronik kalitesiyle hemen sipariş verin!
