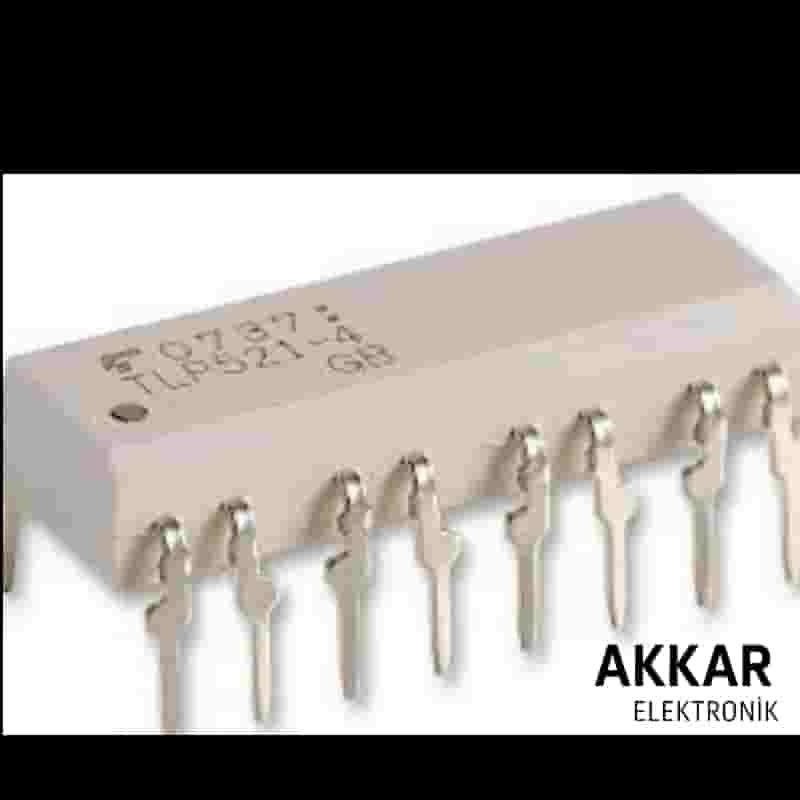

TLP521-4 DIP-16 Transistör Çıkışlı 4 Kanallı Optokuplör Entegre

TLP521-4, Toshiba üretimi, DIP-16 kılıfa sahip 4 bağımsız optokuplör devresini içeren çok kanallı bir entegredir. Her kanal ayrı bir LED ve transistör yapısına sahiptir. Bu yapı, dijital sistemlerde ve endüstriyel otomasyonda çoklu izolasyon uygulamaları için oldukça idealdir.

Temel Özellikler

• Kılıf: DIP-16
• 4 adet bağımsız optokuplör (LED + foto-transistör)
• Çıkış: Transistör (açık kolektör)
• İzolasyon Gerilimi: 5000 Vrms (1 dakika)
• Collector-Emitter Gerilimi (Vce max): 80V
• Collector Akımı (Ic max): 50 mA
• CTR: %50 – %600 (typ. %100, IF = 5 mA)
• Çalışma Sıcaklığı: -55°C ~ +110°C

Kullanım Alanları

• Mikrodenetleyici kontrollü sistemler
• Çoklu dijital giriş/çıkış izolasyonu
• Endüstriyel otomasyon ve haberleşme sistemleri
• Röle ve triak tetikleme izolasyonu
• Veri hattı ve sensör izolasyonu

Avantajları

• 4 kanalı tek entegrede sunan kompakt çözüm
• Yüksek izolasyon gerilimi ile güvenlik
• Düşük akım gereksinimi ve yüksek CTR
• Prototipleme ve üretim için DIP uyumu

Pin Dizilimi (DIP-16)

Her kanalın LED ve transistör çıkışı aşağıdaki gibi gruplanmıştır:

• 1-2: Kanal 1 (LED1)
• 3-4: Kanal 2 (LED2)
• 5-6: Kanal 3 (LED3)
• 7-8: Kanal 4 (LED4)
• 9-10: Transistör 4 (E4-C4)
• 11-12: Transistör 3 (E3-C3)
• 13-14: Transistör 2 (E2-C2)
• 15-16: Transistör 1 (E1-C1)

Teknik Doküman (Datasheet)

Daha fazla teknik detay için TLP521-4 Datasheet PDF dosyasına göz atabilirsiniz.

Kutu İçeriği

• 1 x TLP521-4 DIP-16 Transistör Çıkışlı 4’lü Optokuplör Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı kargo
• Uygun fiyat ve orijinal ürün garantisi
• Teknik destek ve satış sonrası hizmet
• Kurumsal güvence ve müşteri memnuniyeti

Sıkça Sorulan Sorular (SSS)

TLP521-4 ile kaç izolasyon hattı yapılabilir?

Toplam 4 bağımsız sinyal izolasyonu yapılabilir. Her biri ayrı LED ve transistör içerir.

DIP-16 kılıf nedir?

DIP-16 (Dual In-Line Package), 16 pinli çift sıralı montaj yapısına sahip entegredir. Breadboard ve soketler ile uyumludur.

Ürün stokta mevcut mu?

Evet, ürün Akkar Elektronik stoklarında mevcuttur. Siparişiniz aynı gün kargoya verilir.

TLP521-4 ile projelerinizde çoklu sinyal izolasyonunu tek entegreyle sağlayın. Akkar Elektronik güvencesiyle hemen sipariş verin!
