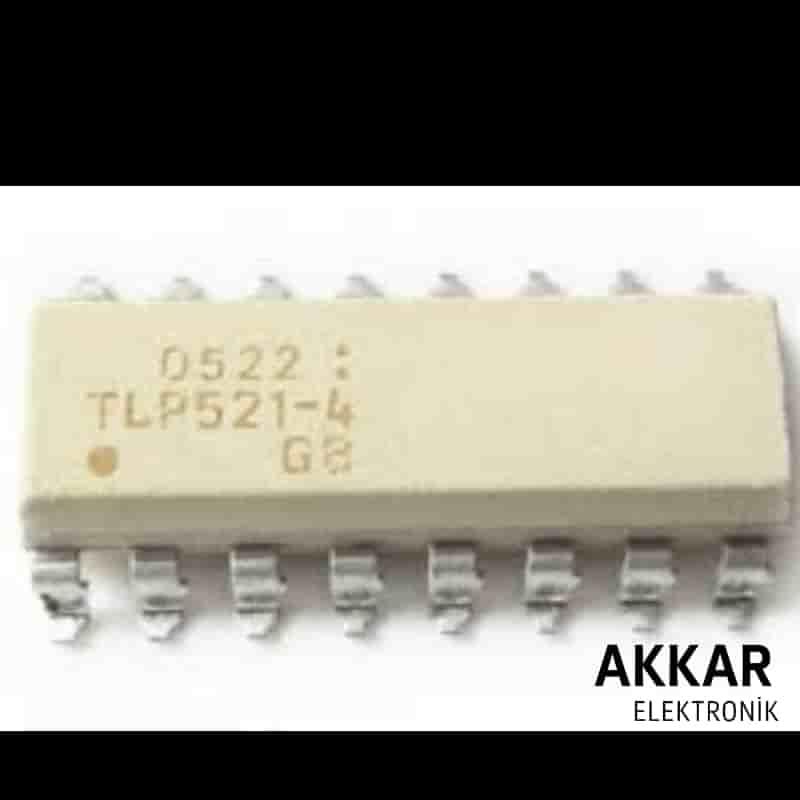

TLP521-4 SMD Transistör Çıkışlı 4 Kanallı Optokuplör Entegre

TLP521-4 SMD, Toshiba üretimi, SMD (Surface Mount Device) tipi bir 4 kanallı optokuplör entegresidir. Her kanal bir LED ve foto-transistör çifti içerir. Bu yapı, çoklu dijital sinyal izolasyonunun gerektiği uygulamalarda ideal bir çözümdür. Kompakt form faktörü sayesinde özellikle alan sınırlı sistemlerde tercih edilir.

Öne Çıkan Özellikler

• Kılıf: SMD (SOIC veya eşdeğer - 16 pin)
• 4 bağımsız optokuplör kanalı
• Çıkış: Açık kolektör transistör
• İzolasyon Gerilimi: 5000 Vrms
• Collector-Emitter Gerilimi (Vce): 80V
• Collector Akımı (Ic): 50 mA
• CTR: %50 – %600 (typ. %100 @ IF = 5 mA)
• Çalışma sıcaklığı: -55°C ~ +110°C

Kullanım Alanları

• Gömülü sistemlerde çoklu giriş/çıkış izolasyonu
• Endüstriyel otomasyon kontrol kartları
• IGBT, MOSFET, röle sürücü izolasyonları
• SMPS ve güç kaynağı devreleri
• Veri haberleşmesi ve sensör devreleri

Avantajları

• SMD formu ile yerden tasarruf
• Yüksek izolasyon güvenliği
• Azaltılmış parça sayısıyla maliyet avantajı
• Otomatik montaja uygun yapı

Pin Dizilimi (16 Pinli SMD Kılıf)

• 1-2: LED1
• 3-4: LED2
• 5-6: LED3
• 7-8: LED4
• 9-10: Transistör4 (E4-C4)
• 11-12: Transistör3 (E3-C3)
• 13-14: Transistör2 (E2-C2)
• 15-16: Transistör1 (E1-C1)

Teknik Doküman (Datasheet)

Ayrıntılı teknik bilgiler için TLP521-4 Datasheet PDF bağlantısını kullanabilirsiniz.

Kutu İçeriği

• 1 x TLP521-4 SMD Transistör Çıkışlı 4’lü Optokuplör Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün kargo
• Orijinal ürün garantisi
• Teknik destek ve hızlı yanıt
• Yüksek müşteri memnuniyeti

Sıkça Sorulan Sorular (SSS)

DIP ve SMD versiyonları arasındaki fark nedir?

Sadece montaj tipi farklıdır. Elektriksel performansları aynıdır. SMD versiyon, yüzeye montajlı sistemler içindir.

SMD kılıfı lehimlemek zor mu?

Uygun lehimleme ekipmanı ile kolayca monte edilir ve üretim hatlarıyla tam uyumludur.

Stok durumu nedir?

Ürün stoklarımızda mevcuttur. Siparişiniz aynı gün kargoya verilir.

TLP521-4 SMD ile kompakt tasarımlarda güvenli ve çoklu izolasyon çözümleri elde edin. Akkar Elektronik güvencesiyle şimdi sipariş verin!
