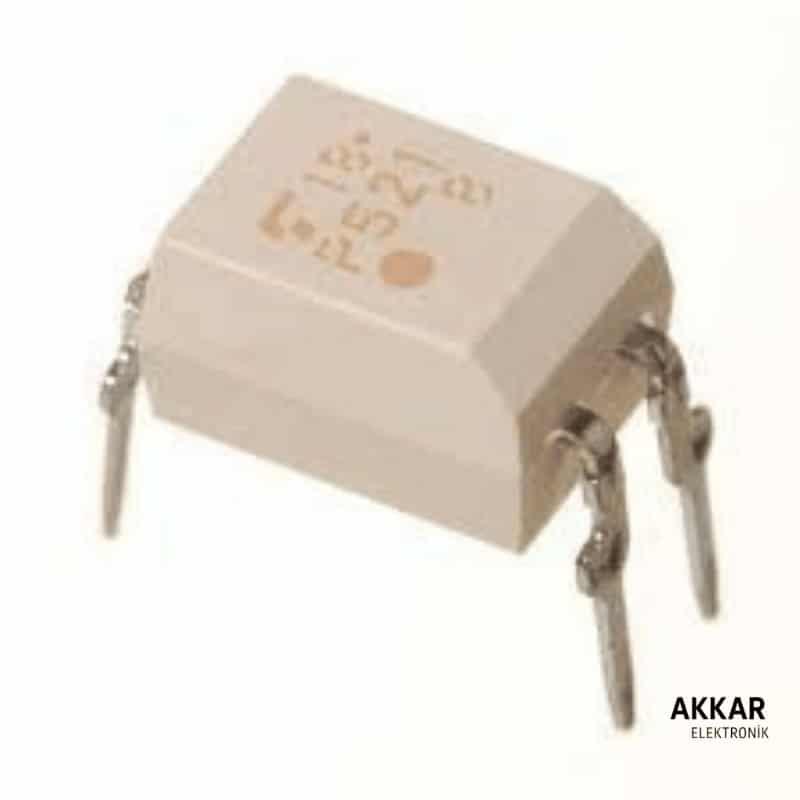

TLP521-1 DIP-4 Transistör Çıkışlı Optokuplör Entegre

TLP521-1, Toshiba tarafından üretilen DIP-4 kılıf yapısında, foto-transistör çıkışlı optokuplör entegresidir. Dijital ve endüstriyel devrelerde, mikrodenetleyicilerle kullanılan sistemlerde elektriksel izolasyon sağlayarak veri bütünlüğünü ve sistem güvenliğini artırır.

Öne Çıkan Özellikler

• Kılıf: DIP-4 (4 pin)
• Çıkış: Foto-transistör (açık kolektör)
• İzolasyon Gerilimi: 5000 Vrms (1 dakika)
• Collector-Emitter Gerilimi (Vce max): 80V
• Collector Akımı (Ic max): 50 mA
• CTR: %50 – %600 (tipik 100%, IF = 5 mA)
• Çalışma Sıcaklığı: -55°C ~ +110°C
• LED sürme akımı: 5–10 mA (tipik)

Kullanım Alanları

• Mikrodenetleyici ve dijital giriş izolasyonu
• Endüstriyel otomasyon sistemleri
• Triak, röle ve MOSFET tetikleme izolasyonu
• SMPS geri besleme ve hata sinyali izolasyonu
• Veri haberleşme hattı koruması

Avantajları

• Geniş giriş/çıkış izolasyonu
• Basit sürme devresi gereksinimi
• Düşük maliyetli ve güvenilir çözüm
• DIP kılıf ile breadboard ve soket uyumu

Pin Dizilimi (DIP-4)

• 1 - Anot (LED+)
• 2 - Katot (LED-)
• 3 - Emitter (Transistör -)
• 4 - Collector (Transistör +)

Teknik Doküman (Datasheet)

Detaylı teknik bilgi için TLP521-1 Datasheet PDF dokümanını inceleyebilirsiniz.

Kutu İçeriği

• 1 x TLP521-1 DIP-4 Transistör Çıkışlı Optokuplör Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı kargo
• Orijinal ve uygun fiyatlı ürün
• Teknik destek ve güvenli alışveriş
• Yüksek müşteri memnuniyeti

Sıkça Sorulan Sorular (SSS)

TLP521-1 nedir?

TLP521-1, tek kanallı (1 optokuplör içeren) DIP-4 entegre bir optik izolasyon elemanıdır.

Arduino ile uyumlu mu?

Evet, düşük giriş akımı sayesinde doğrudan mikrodenetleyici dijital çıkışlarıyla çalışabilir.

Stokta mevcut mu?

Evet, bu ürün Akkar Elektronik stoklarında mevcuttur ve aynı gün kargolanır.

TLP521-1 ile devrelerinizi izolasyonla güvenceye alın. Akkar Elektronik kalitesiyle şimdi sipariş verin!
